HR9 uunin latauskorin valmistaja | FH® metalliseos

HR9 Lämpökäsittely Loading Basket | 1380 × 1230 × 280 mm
Suuri pinottava uunikori teolliseen lämpökäsittelyyn
FH® metalliseos valmistaa räätälöityjä lämpökäsittelytäyttökoreja, uunien hyllyjä ja lämmönkestäviä kalusteita teollisiin lämpökäsittelysovelluksiin.

Tämä lämpökäsittelykori on valmistettu HR9 lämmönkestävästä metalliseoksesta ja sen mitat ovat 1380 × 1230 × 280 mm.

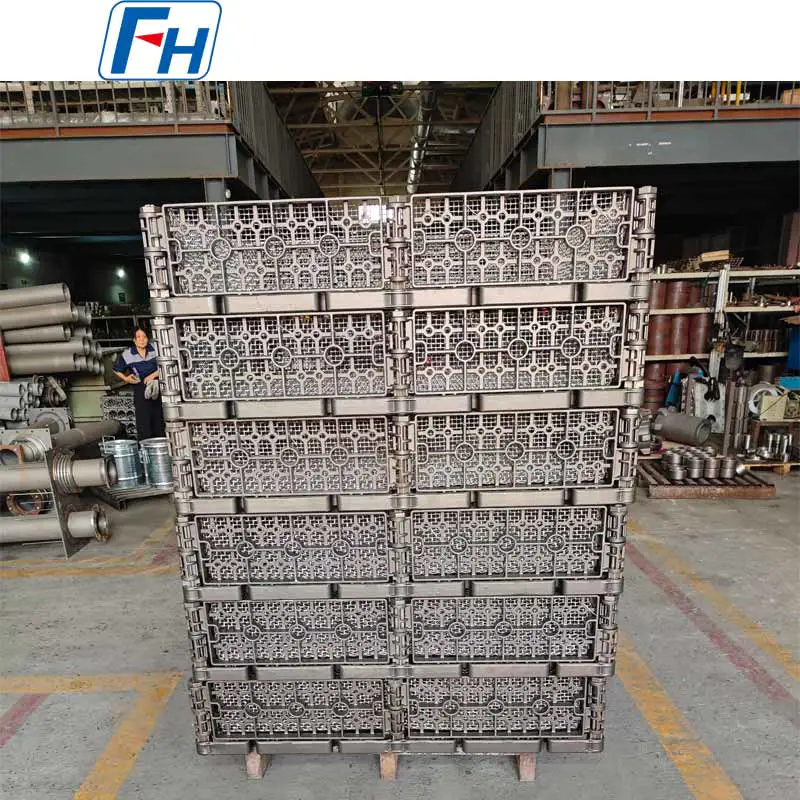

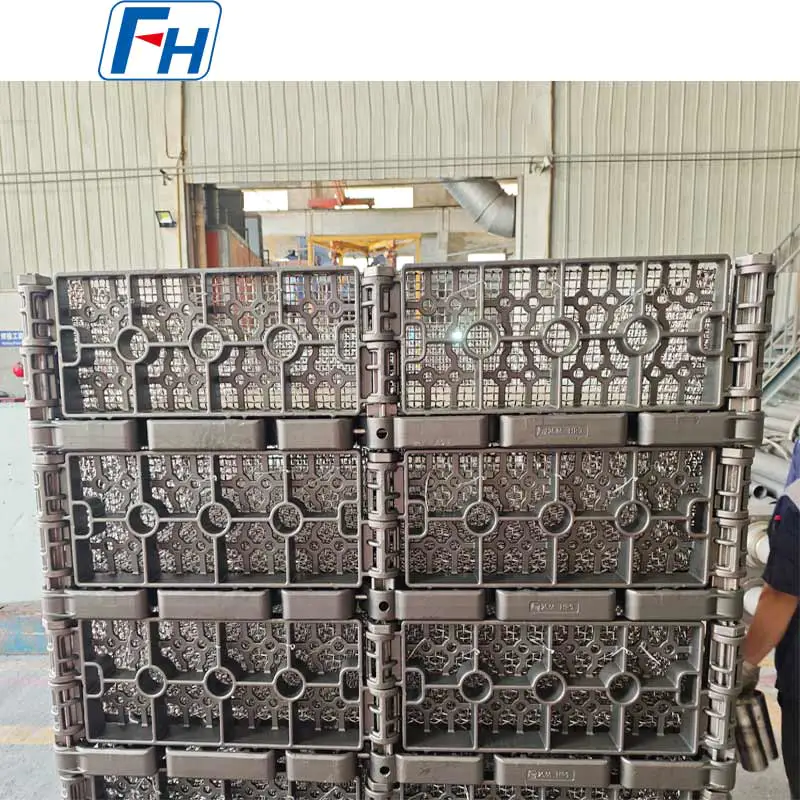

Korissa on suuri avoin ristikkokehys, jossa on vahvistetut sivuseinät ja integroidut pinoamiskohdat. Useita koria voidaan koota pystysuunnassa täydellisen uunin latausjärjestelmän luomiseksi, mikä tekee suunnittelusta sopivan erätuotantoon, jossa useita kerroksia komponentteja on käsiteltävä yhdellä uunipanoksella.

Jokainen kori voidaan räätälöidä asiakkaan uunin mittojen, työkappaleen geometrian, lastauspainon ja lämpökäsittelyprosessin mukaan.

Tuotteen tekniset tiedot

Suuri uunin latauskori
Tämä kori, jonka mitat ovat 1380 × 1230 mm, on suunniteltu suurikokoiseksi uunin täyttökiinnikkeeksi.
Verrattuna pieniin komponenttikoreihin, suurten lämpökäsittelylaitteiden on kestettävä suurempia kuormia ja säilytettävä mittavakaus toistuvan lämmityksen ja jäähdytyksen aikana.
Korissa on vahvistettu rakenteellinen runko kehällä ja kauttaaltaan sivuseinissä tukemaan uunin käytön ja käsittelyn aikana.
Sen matala profiilikorkeus 280 mm mahdollistaa myös useiden korien pinoamisen käytettävissä olevan uunikammion korkeuden sisällä.

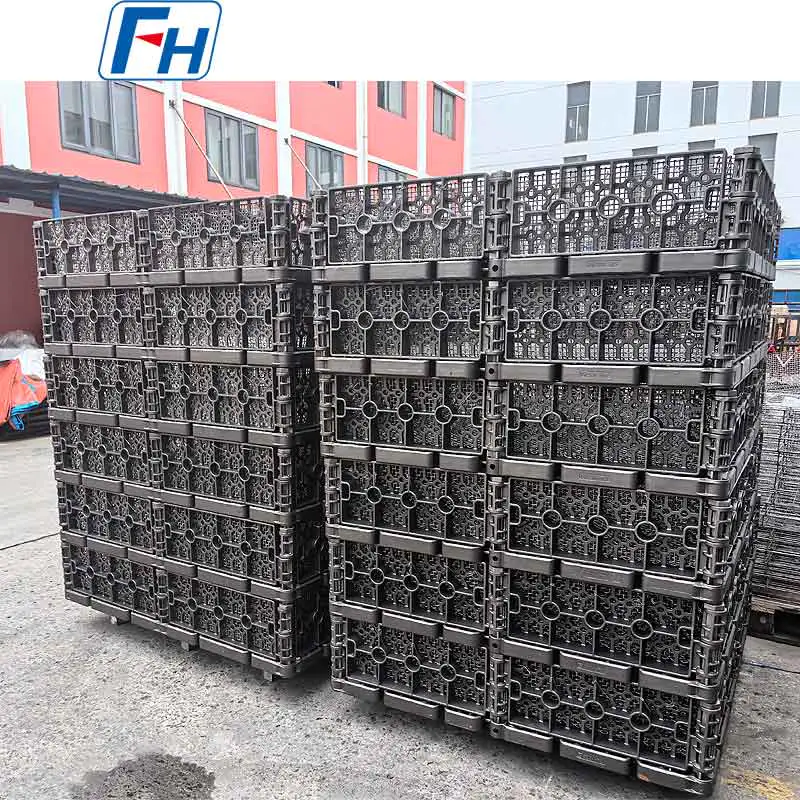

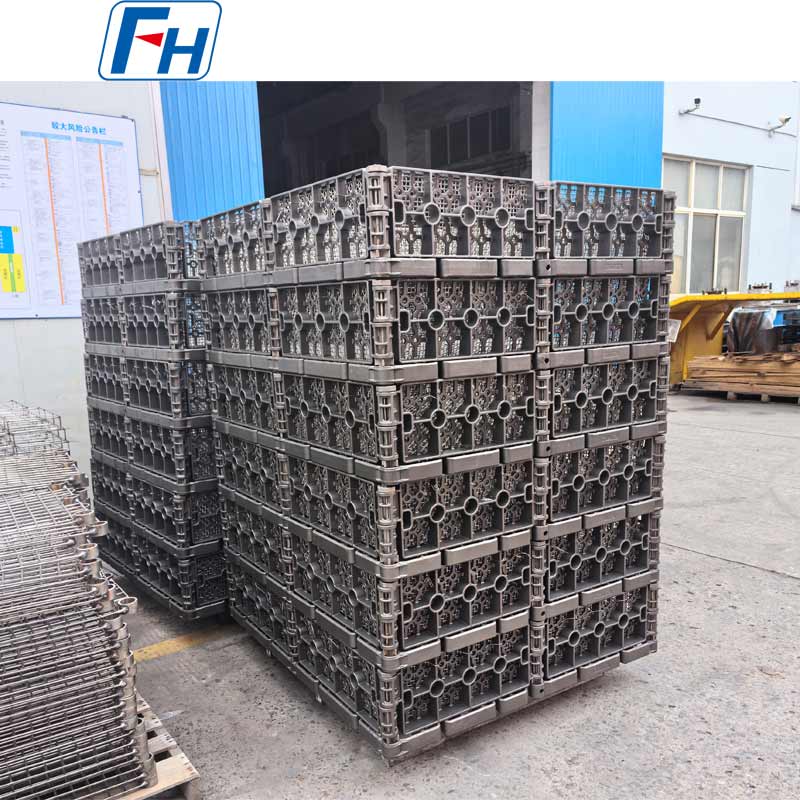

Modulaarinen pinottava muotoilu
Kori on suunniteltu siten, että useat yksiköt voidaan yhdistää pystysuoraan lastauskokoonpanoon.
Tämä modulaarinen järjestely tarjoaa joustavuutta eri tuotantoerille.
Uunista ja lastausvaatimuksista riippuen asiakkaat voivat käyttää:

• Yksi kori

• Useita pinottuja koreja

• Täydellinen monikerroksinen lastauskokoonpano


Pinoamisrakenne auttaa säilyttämään tasaisen etäisyyden kerrosten välillä ja mahdollistaa samalla uunikammion tehokkaamman käytön.
Vaihtoprojekteissa FH® Alloy voi myös toistaa tai suunnitella uudelleen olemassa olevia pinoamisliitäntöjä asiakkaan piirustusten tai näytteiden mukaan.

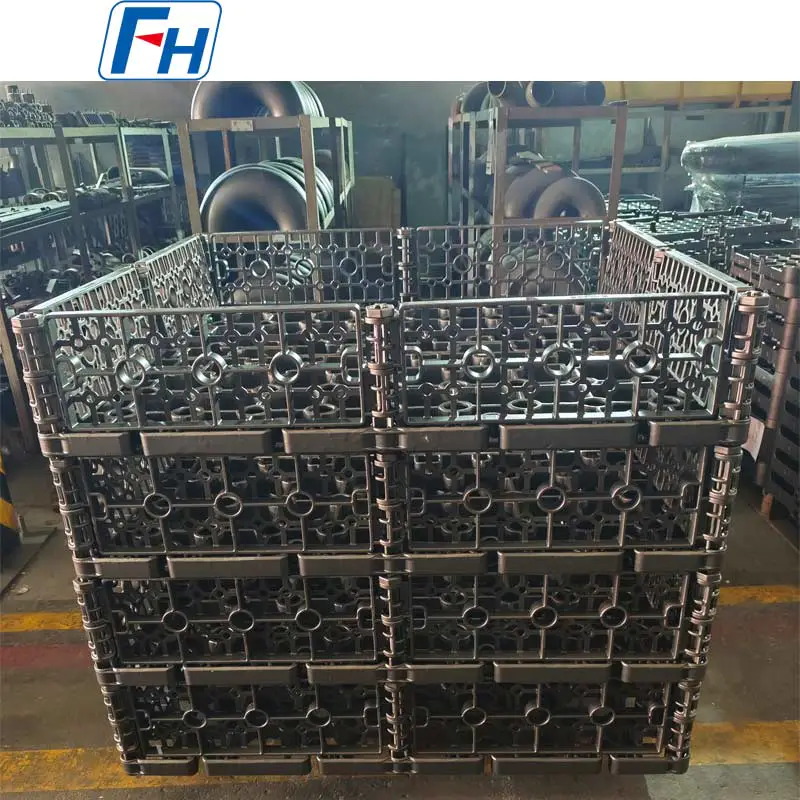

Avoin verkkorakenne
Avoin ristikkorakenne tarjoaa runsaasti vapaata tilaa ladattujen osien ympärille.
Tämä on tärkeää lämpökäsittelylaitteiden kannalta, koska itse kori ei saa tarpeettomasti estää uunin ilmaa tai lämmön virtausta.

Avoin rakenne voi tukea:

• Uunin ilmakehän kierto

• Lämmönsiirto työkappaleiden ympärillä

• Jäähdytysmateriaalin virtaus

• Pienennä tarpeetonta kiinnitysmassaa

• Ladattujen komponenttien silmämääräinen tarkastus on helpompi


Avauskuviota ja sisäisiä tukiasentoja voidaan säätää käsiteltävien osien koon ja muodon mukaan.

HR9 lämmönkestävä materiaali
Tämä kori on valmistettu HR9 lämmönkestävästä metalliseoksesta.
Lämpökäsittelylaitteiden on kestettävä toistuvasti kohonneita lämpötiloja, lämpölaajenemista, mekaanista kuormitusta ja jäähdytystä. Materiaalivalinta vaikuttaa siten suoraan kiinnittimen vakauteen ja huoltoon.
Lämpökäsittelykoria varten materiaali tulee valita koko työympäristön mukaan, mukaan lukien:

• Uunin lämpötila

• Uunin tunnelma

• Lämmitysaika

• Jäähdytysmenetelmä

• Täyttö koria kohden

• Lämpöjaksojen lukumäärä

• Työkappaleen jakelu


FH® Alloy voi tarvittaessa valmistaa myös vastaavia uunin täyttökiinnityksiä vaihtoehtoisista lämmönkestävistä materiaaleista.

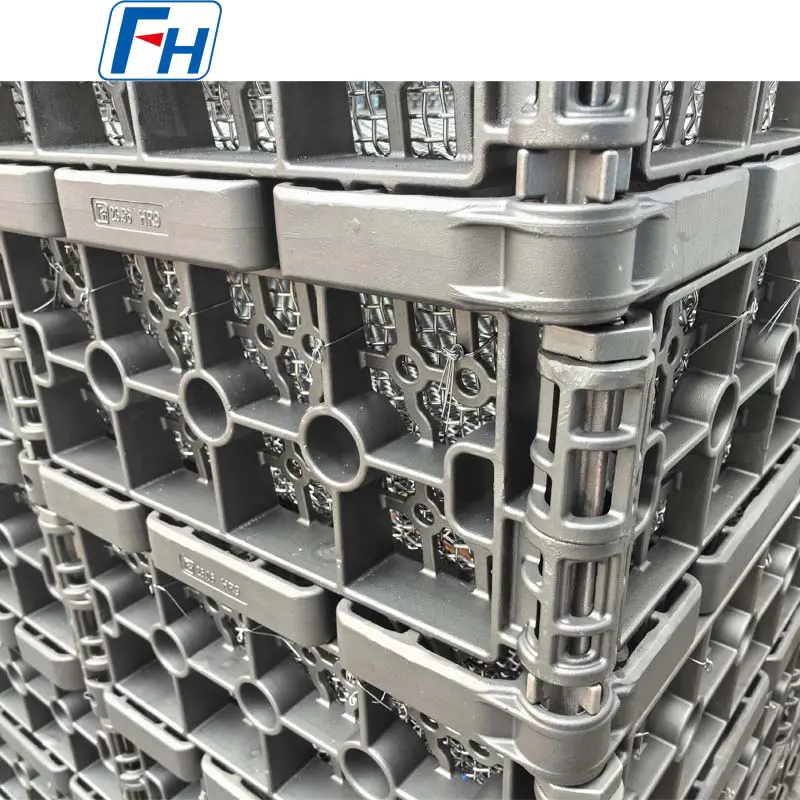

Vahvistettu runkorakenne
Suuret uunikorit voivat vähitellen vääntyä, jos rakennetta ei ole suunniteltu oikein.
Tässä mallissa käytetään vahvistettua runkoa, jossa on useita risteyksiä ja tukiosia kuorman jakamiseksi korin läpi.
Sen sijaan, että luottaisi vain paksumpiin osiin, uunin kiinnittimen tulisi tasapainottaa:
Mekaaninen lujuus Terminen vakaus kiinnitys Paino Lämpövirta
Tämä on erityisen tärkeää suurille koreille, joita pinotaan toistuvasti, nostetaan ja altistetaan korkeille lämpötiloille.

Suunniteltu toistuviin uunikiertoihin
Tuotannon aikana lämpökäsittelykorit altistetaan toistuvasti:
Lataus → Lämmitys → Pito → Jäähdytys → Purku
Pitkäaikaisessa käytössä valaisimet voivat kokea virumista korkeassa lämpötilassa, lämpöväsymistä, hapettumista ja mittamuutoksia.
Korin rakennesuunnittelu on siksi kehitetty alkuperäisen kantavuuden lisäksi myös toistuvaan teolliseen käyttöön.
FH® Alloy voi optimoida rungon geometrian ja tukiasennot asiakkaan todellisten työolosuhteiden mukaan.

Lämpökäsittelysovellukset
Suuret HR9-uunikorit voidaan räätälöidä erilaisten teollisuusosien käsittelyyn, mukaan lukien:

• Gears

• Akselit

• Sormukset

• Laakerikomponentit

• Autojen komponentit

• Vaihteiston osat

• Taotut komponentit

• Koneiden osat

• Erälämpökäsittelyä vaativat metalliosat


D erilaisia kuormitustukia voidaan sisällyttää komponenttien geometrian mukaan.

Uunien sovellukset
Tämän tyyppinen uunin latauskori voidaan sovittaa erilaisiin teollisiin lämpökäsittelylaitteisiin, mukaan lukien:

• Panosuunit

• Tunnelmalliset uunit

• Hehkutusuunit

• Karkaisuuunit

• Hiiletysuunit

• Karkaisuuunit

• Jatkuvat lämpökäsittelylinjat

• Muut teolliset lämpökäsittelyjärjestelmät


Tarkka kiinnitysrakenne tulisi sovittaa tiettyyn uuniin ja prosessiin sen sijaan, että se valitaan vain ulkomittojen mukaan.

Räätälöity uunikorin valmistus
FH® Alloy tukee täysin räätälöityä uunikiinnikkeiden tuotantoa.

Asiakkaat voivat tarjota:
2D-piirustus / 3D-malli / olemassa oleva näyte / uunin tiedot
Voimme mukauttaa:

• Kokonaispituus

• Leveys

• Korkeus

• Materiaaliluokka

• Rungon rakenne

• Ristikon järjestely

• Vahvistusasennot

• Lataustuet

• Pinoamisliittymät

• Nostopisteet

• Ominaisuuksien sijainti


Jos olemassa olevassa valaisimessa on ollut vääntymiä tai halkeamia, asiakkaat voivat toimittaa myös kuvia käytetystä korista rakennearviointia varten.

Tietoja tarjousta varten
Mukautettua uunikoriprojektia varten anna mahdollisimman paljon tietoa:
Uunin tiedot

• Uunin tyyppi

• Kammion mitat

• Työlämpötila

• Maksimilämpötila

• Uunin tunnelma

• Lämmityssykli

• Jäähdytysmenetelmä


Työkappaleen tiedot

• Osan mitat

• Osapaino

• Osien lukumäärä kerrosta kohti

• Kokonaiskuorma koria kohden

• Latausjärjestely


Ottelun tiedot

• Vaaditut korin mitat

• Pinoavien kerrosten lukumäärä

• Olemassa olevat piirustukset

• Olemassa olevat korikuvat

• Suosittu materiaali


Nämä tiedot auttavat määrittämään sopivan materiaalin, rakenteen ja kiinnityspainon yhdistelmän.

Valmistusprosessi
Räätälöidyt lämpökäsittelykorit voivat sisältää seuraavat tuotantovaiheet:
Tekninen katsaus → Piirustusvahvistus → Materiaalin valmistelu → Valu → Työstö → Kokoaminen → Tarkastus → Pakkaus
Suurissa pinottavissa koreissa mittojen hallinta sijoitus- ja pinoamisalueilla on erityisen tärkeää, jotta useita koreja voidaan koota oikein.

Laaduntarkastus
Hankkeen vaatimuksista riippuen tarkastus voi sisältää:

• Kokonaismitat

• Rungon geometria

• Pinoamisen käyttöliittymä

• Rakenteellinen tasaus

• Avaimen asennusmitat

• Pinnan kunto

• Kokoonpano sopiva


Asiakaskohtaisista tarkastusvaatimuksista voidaan keskustella ennen tuotantoa.

Saatavilla lämmönkestäviä materiaaleja
HR9:n lisäksi FH® Alloy voi valmistaa uunikoreja ja lämpökäsittelylaitteita seuraavista materiaaleista:

• 1.4848

• 1.4849

• 1.4852

• 310S

• Cr25Ni20

• Cr25Ni35

• HU

• HT

• Muut lämmönkestävät seokset

• Nikkelipohjaiset seokset


Lopullinen materiaali tulee valita todellisen lämpötilan, ilmakehän, jäähdytystavan ja mekaanisten kuormitusolosuhteiden mukaan.

Räätälöidyt lämpökäsittelykiinnikkeet FH®-seoksesta
FH® Alloy on erikoistunut lämpöä kestäviin uunityökaluihin teollisiin lämpökäsittelysovelluksiin.

Räätälöity tuotevalikoimamme sisältää:

• Lämpökäsittelykorit

• Uunien latauskorit

• Lämpökäsittelyalustat

• Lämpökäsittelytelineet

• Pohjatarjottimet

• Pit uunien kalusteet

• Räätälöidyt uunien kalusteet


Tuotanto voi perustua asiakkaan piirustuksiin tai uunin todellisiin käyttövaatimuksiin.

Pyydä mukautettu uunikori
Tarvitsetko uuden lämpökäsittelyn lastauskorin tai vaihtokiinnikkeen?
Lähetä FH® Alloy:
Piirustusuunin mitat Käyttölämpötila Ilmakehän jäähdytysmenetelmä Työkappaleen koko Kantavuus
Tiimimme voi arvioida käyttöolosuhteet ja kehittää sopivan uunin lataustelineen.
FH® Alloy
Räätälöidyt lämpökäsittelykiinnikkeet ja lämmönkestävät metalliseoskomponentit

FAQ
Q1: Mikä on tämän lämpökäsittelykorin koko?
Korin mitat:
1380 × 1230 × 280 mm
Mukautetut mitat ovat saatavilla.

Q2: Mitä materiaalia käytetään?
Tämä tuote on valmistettu HR9 lämmönkestävästä metalliseoksesta.

Q3: Voiko nämä korit pinota?
Kyllä. Korissa on pinottava kokoonpano, joten useita yksiköitä voidaan koota pystysuoraan uunin sisään.

Q4: Voidaanko sisäistä tukirakennetta muuttaa?
Kyllä. Tukiasentoja, aukkoja ja rungon geometriaa voidaan säätää työkappaleen mukaan.

Q5: Voitko toistaa nykyisen uunikorimme?
Kyllä. FH® Alloy voi valmistaa asiakkaan piirustusten, 3D-mallien tai olemassa olevien valaisinnäytteiden mukaan.

Q6: Voitko suunnitella valaisimen, jos tarjoamme vain uunitiedot?
Kyllä. Kiinnityskehityksen perustana voidaan käyttää uunin mittoja, käyttölämpötilaa, ilmakehää, jäähdytysolosuhteita ja kuormitustietoja.

Q7: Onko muita lämmönkestäviä seoksia saatavilla?
Kyllä. Materiaalivaihtoehtoja ovat 1.4848, 1.4849, 1.4852, 310S, Cr25Ni20, Cr25Ni35, HU, HT ja muut lämmönkestävät seokset.
