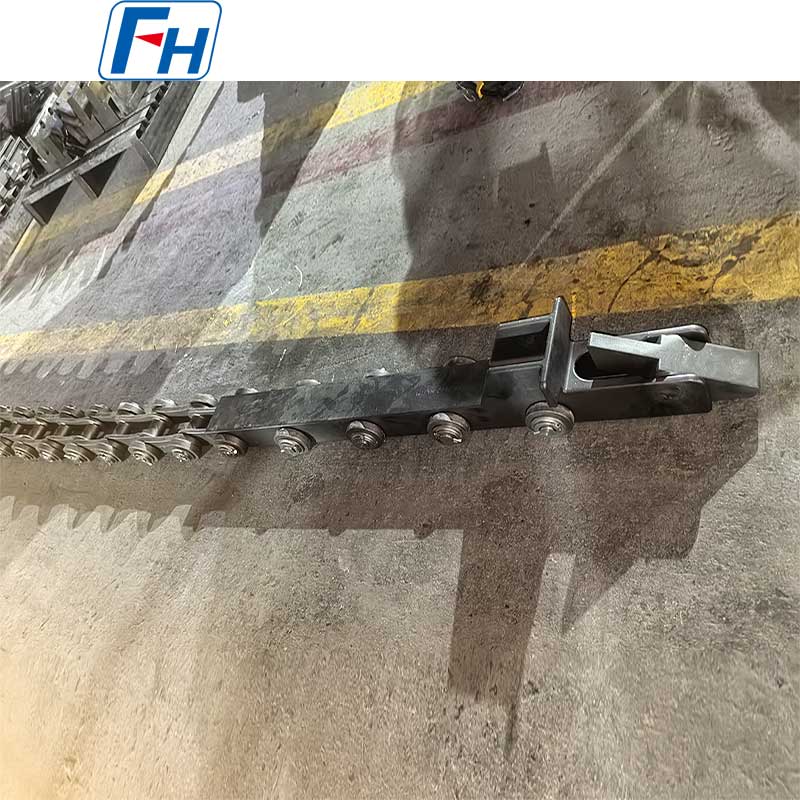

FH® työntöpää + ketjukokoonpano | Jatkuva uunin käyttöjärjestelmä

FH® Push Head Ketju Assembly | Raskaaseen käyttöön tarkoitettu uunin käyttö- ja kuljetusjärjestelmä

Tärkeimmät edut

• Integroitu Push Head Chain System
  Suunniteltu täydelliseksi kokoonpanoksi – sopii täydellisesti työntöpään, ketjukiinnikkeiden ja vetopyörän välillä.
• Suuri työntövoimakapasiteetti
  Vahvistettu työntöpäärakenne kestää suuria työntökuormia – siirtää raskaat tarjotinpinot uunin läpi taipumatta tai rikkoutumatta.
• Lämpöä ja kulutusta kestävä
  Korkean lämpötilan metalliseokset ja erikoistunut lämpökäsittely – kestävät lämpövääristymiä, hankausta ja hapettumista uuniympäristöissä.
• Tarkkuusketjukäyttö
  Tarkkuuskoneistetut tapit, holkit ja sivulevyt – tasainen kiinnitys, pienempi venymä ja pitkä käyttöikä.
• Mukautetut kokoonpanot
  Mikä tahansa työntöpään koko, ketjun jako, pituus ja kiinnitysväli – suunniteltu uunin asettelua ja alustamittoja varten.

Tekniset tiedot

Järjestelmän osat

Miksi valita FH®-työntöpääketjukokoonpanot?
1. Kriittinen rooli jatkuvissa uuneissa
Työntöpää- ja ketjukokoonpano on jatkuvan työntöuunin käyttöjärjestelmän sydän. Huono suunnittelu johtaa:

• Vääntyneet tai rikkoutuneet työntöpäät – uunin pysäytys
• Ketjun venymä tai vika – kohdistusvirhe ja tukokset
• Epätasainen alustan liike – osavaurioita tai uunin tulenkestäviä vaurioita
• Korkeat huoltoseisokit

FH®-kokoonpanot on suunniteltu luotettaviksi.

2. Materiaalin valintaopas

3. Suunnitteluominaisuudet

Sovellukset
Uunien tyypit:

• Jatkuvat työntöuunit (karkaisu, hiiletys)
• Rullauunit (työntöosa)
• Verkkohihnauunit (raskaaseen käyttöön)
• Kävelypalkkiuunit (siirtomekanismi)
• Lokeron paluulinjat

Tyypillisiä osia siirretty:

• Ladatut korit ja tarjottimet
• Vaihteisto- ja akselipinot
• Laakerirenkaat
• Kiinnitystarjottimet

Materiaalin arvotaulukko:

Aitoja valokuvia FH®-lämpökäsittelylaitteista

Tilausprosessi

1. Tarjoa:

• Uunin tyyppi ja käyttömekanismi (ratas, hydraulinen, ruuvi)
• Vaadittu työntövoima (tai lokeron lokeroiden lukumäärä)
• Käyttölämpötila (uunin sisällä vs viileä alue)
• Lokeron/korin mitat ja työntöliitäntä
• Ketjun nousu ja pituus vaaditaan
• Kiinnitysväli (työntöpäiden välinen etäisyys)

2. FH® ehdottaa:

• Materiaalisuositus työntöpäälle ja ketjulle
• Työntöpään muotoilu (muoto, kulutustyyny, ohjain)
• Ketjun erittely (jako, kiinnikkeet, lämpökäsittely)
• CAD-piirustus hyväksyttäväksi
• Hinta ja toimitusaika

3. Tuotanto: 15-25 työpäivää

4. Toimitus sisältää:

• Materiaalitestitodistukset
• Mittatarkastusraportti
• Kokoonpanopiirustus ja asennusohje

UKK:

Q1: Mikä on työntöpään ja ketjun tyypillinen käyttöikä?
V: Oikealla voitelulla ja linjauksella: työntöpää – 2–5 vuotta lämpötilasta ja työntövoimasta riippuen; ketju – 3–7 vuotta uunilaatuisille materiaaleille. Säännöllinen kulumisen, venymän tai taipumisen tarkastus on suositeltavaa 6–12 kuukauden välein.

Kysymys 2: Mitä materiaalia suosittelette 950 °C:n hiiletysuunin työntöpäälle?
V: 950 °C:n hiiletysilmakehään suosittelemme työntöpääksi 1.4849 – erinomainen virumislujuus ja hiiltymiskestävyys. Käytä uunin sisällä olevaa ketjua varten myös 1.4849 tai 310S. Kylmän paluulinjan ketjuun riittää lämpökäsitelty seosteräs.

Kysymys 3: Voitko yhdistää olemassa olevan työntöpään, joka ei ole enää saatavilla?
V: Kyllä – käänteinen suunnittelu saatavilla. Lähetä meille kulunut työntöpää tai piirustukset. Mittaamme, suosittelemme materiaalipäivityksiä, jos se on hyödyllistä, ja tuotamme suoran vaihdon.

Q4: Mistä tiedän, milloin ketju on vaihdettava?
V: Mittaa ketjun venymä. Vaihda, kun venymä ylittää 2–3 % alkuperäisestä pituudesta. Tarkasta myös kuluneiden tappien, halkeilevien sivulevyjen tai takertuneiden linkkien varalta. FH® tarjoaa vaihtoketjuja samalla kiinnitysvälillä.

Q5: Mikä on takuusi?
V: 12 kuukautta valmistusvirheitä vastaan ​​(hitsaushalkeamat, materiaalivirheet, koneistusvirheet). Normaalia kulumista, ketjun venymistä ja lämpöväsymistä ei kateta – mutta FH® suosittelee oikeita materiaaleja olosuhteisiisi maksimoidakseen käyttöiän.
