FH® Universal Heat Treatment Fixture System
Tärkeimmät edut
- Monen prosessin monipuolisuus
Soveltuu karkaisuun, karkaisuun, hehkutukseen, hiilettämiseen, hiilitridaukseen ja nitridaukseen – yksi järjestelmä kattaa useita sovelluksia. - Universaali uunien yhteensopivuus
Suunniteltu sopimaan laatikkouuneihin, kuoppauuneihin, auton pohjauuneihin ja kellouuneihin – saatavilla vakio- ja mukautettuja kokoja. - Kestävä rakenne
Tarkkuushitsaus tai -valu jännitystä kevennettynä – kestää lämpöväsymystä, virumista ja ilmakehän iskua. - Puhdas toiminta
Sileät pinnat ja optimoitu geometria vähentävät hilseilyä ja osien kontaminaatiota – minimoi jälkipuhdistuksen. - Mukautettava kokoonpano
Tarjottimet, korit, ritilät, telineet, ripustuskalusteet ja osakohtaiset pesät – rakennettu juuri sinun tarpeidesi mukaan.
Tuotevalikoima
| Kirjoita | Paras | Keskeinen ominaisuus |
| Pohjalevyt | Pienet osat, mutterit, pultit, aluslevyt | Kiinteä tai rei'itetty pohja, korotetut reunat |
| Pinottavat korit | Hammaspyörät, akselit, renkaat, keskikokoiset osat | Avoin ristikko, pinoamisjalat, vahvistetut kulmat |
| Avaa ruudukot | Isoja osia, muotteja, lohkoja | Suurin kaasuvirtaus, raskas kuorma |
| Riippuvat telineet | Pitkät akselit, putket, tangot | Pystysuuntainen, useita ripustuspisteitä |
| Osakohtaiset pesät | Oudot muodot, ohuet seinät, herkät osat | Mukautetut taskut, minimaaliset kosketuskohdat |
Tekniset tiedot
| Käyttölämpötila alue | 150°C – 1150°C (materiaalista riippuen) |
| Materiaalivaihtoehdot | Hiiliteräs, 310S, 1.4828, 1.4849, Ni-pohjaiset seokset |
| Kantavuus | 10 kg – 2000 kg (riippuu suunnittelusta) |
| Uunin yhteensopivuus | Laatikko, kuoppa, auton pohja, kello, pyörivä |
| Valmistus | Tarkkuushitsaus tai sijoitusvalu |
| Pintakäsittely | Hitsattu / esihapetettu / ruiskupuhallettu |
| Toimitusaika (vakio) | 7-15 työpäivää |
| Toimitusaika (muokattu) | 10-25 työpäivää |
| Toimitusaika (muokattu) | 10-25 työpäivää |
| Materiaalitestitodistus (MTC) sisältyy jokaisen FH®-valaisimen mukana | |
Miksi valita FH® Universal Heat Treatment Fixtures?
1. Yksi toimittaja, täydellinen ratkaisu
Erilaisia valaisimia ei tarvitse hankkia eri toimittajilta. FH® tarjoaa kaiken, mitä tarvitset lämpökäsittelyosastollesi – pienistä osalaatikoista raskaisiin koreihin ja mukautettuihin pesiin.
2. Materiaalin valintaohjeet
| Materiaali | Max lämpötila | Paras |
| Hiiliterästä | 450 °C | Matalan lämpötilan karkaisu, kustannusherkät sovellukset |
| 310S | 950 °C | Yleiskarkaisu, hiiletys |
| 1.4837 | 1000°C | Korkeamman lämpötilan hehkutus, hyvä hiiltymisenesto |
| 1.4849 | 1100 °C | Raskaat kuormat, pitkät syklit, aggressiiviset ilmapiirit |
| Ni-pohjaiset seokset | 1200 °C | Äärimmäiset lämpötilat, kova metallipöly |
3. Merkittävät suunnitteluominaisuudet
| Ominaisuus | Hyöty |
| Sileät, kuonattomat hitsit | Ei osien vaurioita, minimaalista hilseilyä |
| Pyöristetyt kulmat | Vähentää jännityksen keskittymistä, ehkäisee halkeilua |
| Vahvistetut kuormituskohdat | Ylimääräistä materiaalia korkean kulutuksen alueilla |
| Optimoitu avoin alue | Tasapaino voiman ja kaasuvirran välillä |
| Pinoamisominaisuudet | Tasainen kohdistus, ei kaatumista |
4. Laatu, johon voit luottaa
- 100 % mittatarkastus ennen lähetystä
- Hitsauksen läpäisytestaus kriittisissä liitoksissa
- Materiaalitodistukset täyden jäljitettävyyden takaamiseksi
- ISO 9001:2021 -sertifioitu laitos
Sovellukset
Prosessit:
- Kovettuminen / Karkaisu
- Karkaisu
- Hehkutus / Sferoidointi
- Hiiletys/hiiletys
- Kaasu/plasma nitraus
- Stressiä lievittävä
- Ratkaisukäsittely
Osat:
- Hammaspyörät, akselit, laakerit
- Kiinnikkeet (pultit, mutterit, aluslevyt)
- Jouset, pidikkeet, pidikkeet
- Muotit, muotit, työkalut
- Sormukset, holkit, hihat
- Valukappaleet, takeet
- Pitkät putket, tangot, tangot
- Pienet, herkät komponentit
Uunien tyypit:
- Laatikoiden uunit
- Kuoppa- / kaivotyyppiset uunit
- Auton pohjauunit
- Kellouunit
- Pyörivät tulisija-uunit
Materiaalin arvotaulukko:
| Lämmönkestävää terästä | |||||||||||||
| / | GB | DIN | ASTM | JIS | Kemiallinen koostumus (%) | Maksimi käyttölämpötila | |||||||
| C | Si | Mn | Cr | Ni | Nb/Cb | Mo | Muut | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0,30 - 0,50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0,50 | - | 1050 ℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0,30 - 0,50 | 1.00 - 2.50 | ≤2.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0,50 | - | 950℃ |
| 3 | ZG30Cr28Ni10 | - | HE | SCH17 | 0,20 - 0,50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050 ℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | HH | SCH13 | 0,30 - 0,50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0,50 | - | 1050 ℃ |
| 5 | ZG30Cr28Ni16 | - | HI | SCH18 | 0,20 - 0,50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | HK | SCH21 | 0,30 - 0,50 | ≤1,75 | ≤1,50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0,50 | - | 1100℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0,20 - 0,50 | ≤2.00 | ≤2.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0,35 - 0,75 | ≤2,50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0,35 - 0,70 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0,50 | - | 1000℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0,30 - 0,50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0,80 - 1,80 | ≤0,50 | - | 1100℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0,30 - 0,50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1,20-1,80 | ≤0,50 | - | 1100℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0,30 - 0,50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0,80 - 1,80 | ≤0,50 | - | 1050 ℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0,35 - 0,50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0,50 | - | 1100℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0,06 - 0,15 | 0,50 - 1,50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0,50 - 1,50 | ≤0,50 | - | 1050 ℃ |
| 15 | ZG45Cr12Ni60 | - | HW | - | 0,35 - 0,75 | ≤2.00 | ≤2.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0,35 - 0,75 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0,05 - 0,25 | 0,50 - 1,00 | ≤1,50 | 27.00 - 30.00 | ≤1.00 | ≤0,50 | ≤0,50 | Co: 48,0 - 52,0 | 1200℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0,25 - 0,35 | 0,50 - 1,50 | 0,50 - 1,50 | 27.00 - 29.00 | - | 1,50 - 2,50 | ≤0,50 | Co: 48,0 - 52,0 | 1200℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0,35 - 0,55 | 1.00 - 2.00 | ≤1,50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0,50 | L: 4,0 - 5,5 | 1200℃ |

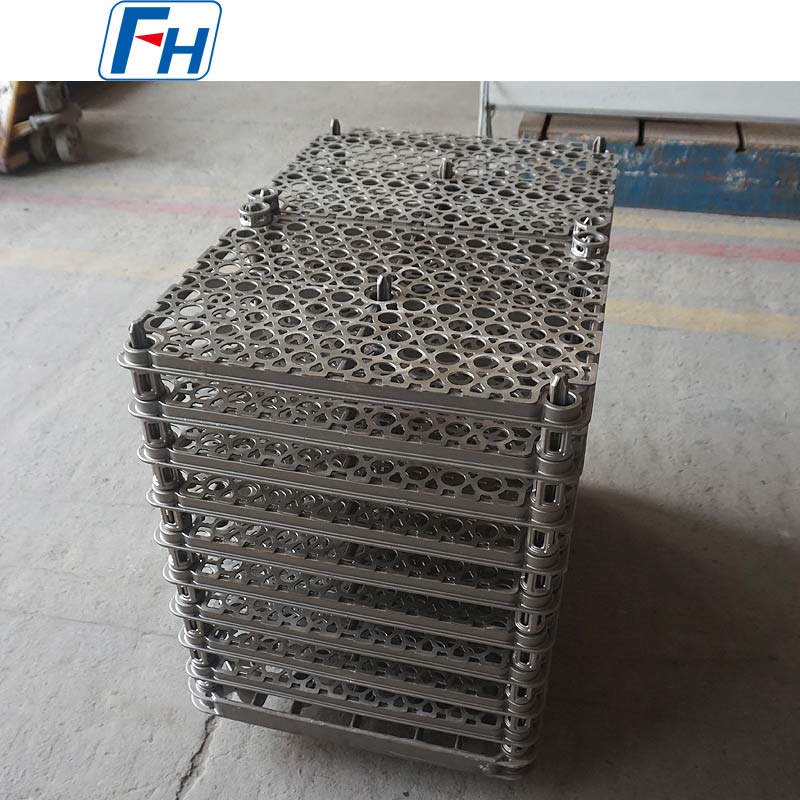

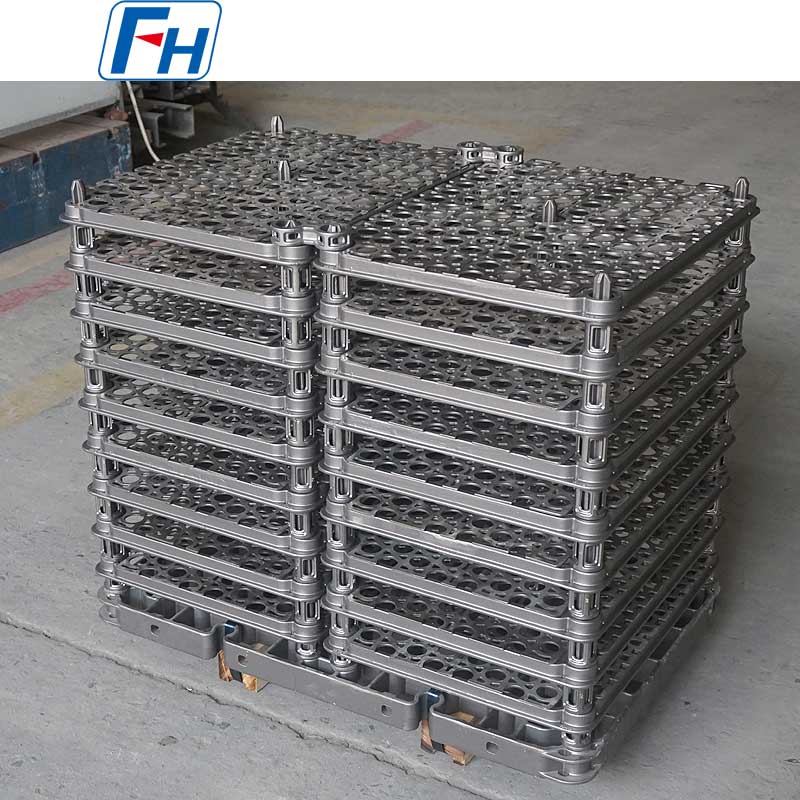

Aitoja valokuvia FH®-lämpökäsittelylaitteista
Tilausprosessi
1. Kerro meille:
- Uunin tyyppi ja sisämitat
- Osan muoto, koko ja eräpaino
- Prosessin lämpötila ja ilmakehä
- Haluttu kiinnitystyyppi (tarjotin, kori, ristikko, teline jne.)
2. FH® suosittelee:
- Optimaalinen materiaaliluokka
- Valaisimen suunnittelu ja konfigurointi
- Tarvittava määrä uunin kuormaa kohti
3. Tarjoamme:
- CAD-piirustus hyväksyttäväksi
- Kuorman laskenta
- Hinta ja toimitusaika
4. Tuotanto ja toimitus
5. Sisältää: MTC, tarkastusraportti, hoitoopas
FAQ:
Q1: Millaisia lämpökäsittelylaitteita FH® tarjoaa?
V: FH® tarjoaa täydellisen valikoiman: pohjaalustat, pinottavat korit, avoimet ristikot, ripustustelineet ja mukautetut osakohtaiset lämpökäsittelylaitteet. Katamme kaikki yleiset lämpökäsittelyprosessit, mukaan lukien karkaisu, karkaisu, hehkutus, hiiletys ja nitraus.
Q2: Kuinka valitsen oikean materiaalin valaisimelleni?
V: Se riippuu kolmesta tekijästä:
- Käyttölämpötila – korkeammat lämpötilat vaativat korkealaatuisempia seoksia
- Ilmakehä – hiiletys ja nitraus tarvitsevat kestävämpiä materiaaleja
- Budjetti – hiiliteräs on halvinta, mutta rajoittuu alhaisiin lämpötiloihin
FH® tarjoaa maksutonta materiaalivalintaopastusta sinun prosessisi perusteella.
Kysymys 3: Voiko FH® valmistaa mukautettuja kiinnikkeitä omituisille osille?
V: Kyllä – custom on erikoisuutemme. Suunnittelemme osakohtaisia pesiä ja pidikkeitä monimutkaisille geometrioille, ohuille seinille tai herkille komponenteille. Lähetä meille osapiirustus tai näyte – ehdotamme optimaalista suunnittelua.
Q4: Tarjoatko sekä hitsattuja että valettuja kiinnikkeitä?
V: Kyllä. Hitsatut kiinnikkeet ovat ihanteellisia useimpiin sovelluksiin – kustannustehokkaita ja nopeita valmistaa. Valetut kalusteet sopivat paremmin monimutkaisiin geometrioihin, raskaaseen kuormitukseen tai kun vaaditaan saumatonta rakennetta. Suosittelemme parasta vaihtoehtoa tarpeisiisi.
Q5: Mikä on vähimmäistilausmääräsi?
V: MOQ on 1 kpl vakiomalleille. Räätälöityjen valaisimien MOQ on tyypillisesti 1–2 kappaletta koekäyttöön. Kannustamme ensikertalaisia asiakkaita tilaamaan pienen määrän validointia varten.
Q6: Tarjoatko materiaalitodistuksia?
V: Kyllä. Jokaisen FH®-valaisimen mukana tulee materiaalitestitodistus (MTC), joka vahvistaa laadun ja koostumuksen. Hitsauksen tarkastusraportit ovat saatavilla pyynnöstä.
Q7: Voinko käyttää samaa valaisinta eri prosesseihin?
V: Monissa tapauksissa kyllä. Suosittelemme kuitenkin erityisiä valaisimia vaihdettaessa aggressiivisen ympäristön välillä (esim. hiiletys typpipitoon), koska ristikontaminaatio voi nopeuttaa kulumista. Yleiskäyttöön (karkaisukarkaisu) sama teline on hyvä.
Q8: Mikä on takuusi?
V: 12 kuukautta valmistusvirheitä vastaan (hitsaushalkeamat, valuvirheet, materiaalivirheet). Normaalia kulumista, mukaan lukien virumista, lämpöväsymystä ja ilmakehäiskua, ei kateta – näitä odotetaan ajan myötä. Kaikki kiinnikkeet tarkastetaan ennen toimitusta.
