FH® suolakylpyuunin yhdistetyt latauskorit
Tärkeimmät edut
- Modulaarinen / yhdistelmäsuunnittelu
Lukittava alusta, sivuseinät, jakajat ja ripustuskehykset – määritä useita korikokoja yhdestä komponenttisarjasta. - Salt-Bath-erityinen muotoilu
Optimoitu avoin alue nopeaa suolanpoistoa varten uunista nostettaessa – minimoi suolan kuljetus- ja vetohäviöt. - Korroosionkestävät materiaalit
Erikoislejeeringit, jotka on valittu sulan suolan ympäristöihin (kloridi-, nitraatti-, syanidi- tai neutraali suolakylvyt) – kestävät kuoppia ja rakeiden välistä hyökkäystä. - Lämpöiskunkestävä
Suunniteltu kestämään toistuva upotus 500–1050 °C sulaan suolaan ja sen jälkeen sammutukseen – ei halkeilua tai vääristymiä. - Nopea tyhjennysgeometria
Viistot tai kartiomaiset pohjapalkit, suuret tyhjennysaukot ja tarttumattomat pinnat – suola valuu pois nopeasti, mikä vähentää korin jäähtymistä ja jähmettymistä. - Helppo huolto ja korjaus
Modulaariset komponentit voidaan vaihtaa yksitellen – koko koria ei tarvitse heittää pois, kun yksi osa kuluu.
Tekniset tiedot
| Parametri | Arvo |
| Tyypillisiä materiaaleja | 310S, 1,4849, 2.4879, Inconel 600/625, RA330 (suolakylpylaadut) |
| Max. jatkuva lämpötila | 500°C – 1200°C (riippuen materiaalista ja suolatyypistä) |
| Yhteensopivuus suolakylpyyn | Kloridi, nitraatti, syanidi, neutraali, bariumkloridi |
| Viemäröinti avoin alue | ≥60 % pohjapinnasta (vakio) |
| Modulaarinen liitäntä | Pin-lock / drop-in / pultattu yhteen (ei hitsausta paikan päällä) |
| Max. kuorma | 50-2000 kg (riippuu mallista) |
| Vakiokoot | 400×400 mm, 500×500 mm, 600×600 mm jalusta (saatavana tilauksesta) |
| Odotettu käyttöikä | 150-400 sykliä (riippuen suolatyypistä ja lämpötilasta) |
| Materiaalitestitodistus (MTC) korroosionsoveltuvuuslausunto sisältyy jokaisen FH®-järjestelmän mukana | |
Miksi valita FH® suolakylvyn modulaariset korit?
1. Suunniteltu erityisesti suolakylpyhaasteisiin
| Haaste | FH® ratkaisu |
| Sulan suolan korroosio | Erityiset suolakylpyseokset sileät pinnat |
| Suolan siirto / ulosveto | Suuret tyhjennysaukot kartiomaiset tangot |
| Lämpöshokki upotuksessa | Jännitystä vähentävä rakenne pyöristetyt kulmat |
| Suolan jähmettyminen korissa | Tarttumaton pintakäsittely, helppo puhdistaa |
| Eri osakokoja joka ajossa | Modulaarinen – konfiguroi uudelleen ilman uutta koria |
2. Modulaarinen/Yhdistetty = Joustava Kustannustehokas
| Skenaario | Kiinteä kori | FH® modulaarinen järjestelmä |
| Muuta osan kokoa | Tarvitaan uusi kori | Määritä moduulit uudelleen |
| Yksi osa kulunut | Vaihda koko kori | Vaihda vain vahingoittunut moduuli |
| Säilytystilaa | Useita omistettuja koreja | Yksi sarja moduuleja |
| Alkuinvestointi | Alempi per kori | Korkeampi, mutta vähemmän koria tarvitaan |
3. Materiaalin valinta suolakylpyihin
| Suolatyyppi | Lämpötila-alue | Suositeltu materiaali |
| Nitraattisuola (karkaisu) | 150-550 °C | 310S tai hiiliteräs |
| Neutraali suola (kovettuva) | 800-900°C | 310S, 1.4849 |
| Pikateräs (kloridi) | 1000-1100°C | 1.4849 tai Inconel 600 |
| Syanidisuola (hiiletys) | 800-950 °C | 1.4849 (erityistä huomiota ilmanvaihtoon) |
| Bariumkloridi | 900-1200°C | Inconel 600/625 |
4. Nopea tyhjennys – Vähennä suolan hukkaa
Jokainen uunista syötetty suolakilo maksaa rahaa ja aiheuttaa siivousongelmia. FH® suolakylpykoreissa on:
- Vähintään 60 % avointa pohja-alaa
- Kapenevat tai pyöristetyt tangot – suola valuu pois takertumisen sijaan
- Sileä, tarttumaton pintakäsittely
- Optimoidut nostonopeussuositukset
Vakiokokoonpanot
- Kokoonpano A – yksikerroksinen
Vain jalustan ripustuskehys – suurille, painaville yksittäisille osille - Kokoonpano B – Monikerroksinen jakajilla
Pohjasivuseinät 2–3 jakotasoa – keskikokoisille osille pinottuna erikseen - Kokoonpano C – Hieno osakori
Pohjassa rei'itetty kansi – pienille osille, kuten kiinnikkeille, tapeille - Kokoonpano D – High-Density Stack
Pohjassa täyskorkeat sivuseinät useita jakajia – suuri osatiheys
Kaikki kokoonpanot ovat vaihdettavissa samalla perusmoduulilla.
Sovellukset
- Suolakylpykarkaisu (työkaluteräs, pikateräs)
- Suolakylpykarkaisu (nitraattisuolat)
- Suolakylpyhiiletys / karbonitriding (syanidisuolat)
- Martemperointi / austempering
- Ei-rautametalliseosten liuoskäsittely
- Osat: porat, hanat, meistit, lävistimet, hammaspyörät, jouset, kiinnikkeet, työkalut/kiinnikkeet
Materiaalin arvotaulukko:
| Lämmönkestävää terästä | |||||||||||||
| / | GB | DIN | ASTM | JIS | Kemiallinen koostumus (%) | Maksimi käyttölämpötila | |||||||
| C | Si | Mn | Cr | Ni | Nb/Cb | Mo | Muut | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0,30 - 0,50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0,50 | - | 1050 ℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0,30 - 0,50 | 1.00 - 2.50 | ≤2.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0,50 | - | 950℃ |
| 3 | ZG30Cr28Ni10 | - | HE | SCH17 | 0,20 - 0,50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050 ℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | HH | SCH13 | 0,30 - 0,50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0,50 | - | 1050 ℃ |
| 5 | ZG30Cr28Ni16 | - | HI | SCH18 | 0,20 - 0,50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | HK | SCH21 | 0,30 - 0,50 | ≤1,75 | ≤1,50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0,50 | - | 1100℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0,20 - 0,50 | ≤2.00 | ≤2.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0,35 - 0,75 | ≤2,50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0,35 - 0,70 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0,50 | - | 1000℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0,30 - 0,50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0,80 - 1,80 | ≤0,50 | - | 1100℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0,30 - 0,50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1,20-1,80 | ≤0,50 | - | 1100℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0,30 - 0,50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0,80 - 1,80 | ≤0,50 | - | 1050 ℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0,35 - 0,50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0,50 | - | 1100℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0,06 - 0,15 | 0,50 - 1,50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0,50 - 1,50 | ≤0,50 | - | 1050 ℃ |
| 15 | ZG45Cr12Ni60 | - | HW | - | 0,35 - 0,75 | ≤2.00 | ≤2.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0,35 - 0,75 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0,05 - 0,25 | 0,50 - 1,00 | ≤1,50 | 27.00 - 30.00 | ≤1.00 | ≤0,50 | ≤0,50 | Co: 48,0 - 52,0 | 1200℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0,25 - 0,35 | 0,50 - 1,50 | 0,50 - 1,50 | 27.00 - 29.00 | - | 1,50 - 2,50 | ≤0,50 | Co: 48,0 - 52,0 | 1200℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0,35 - 0,55 | 1.00 - 2.00 | ≤1,50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0,50 | L: 4,0 - 5,5 | 1200℃ |

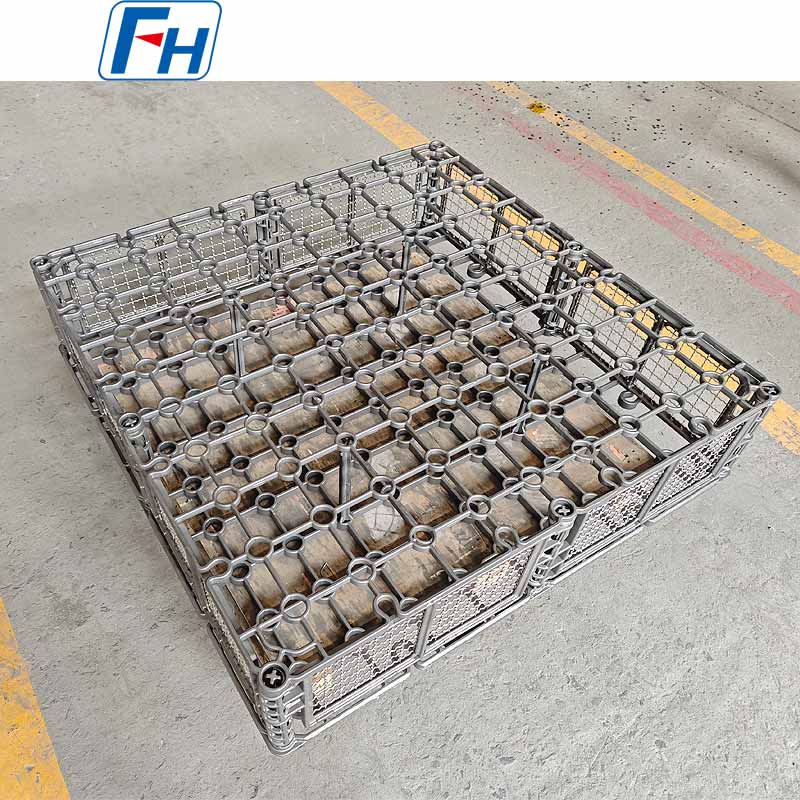

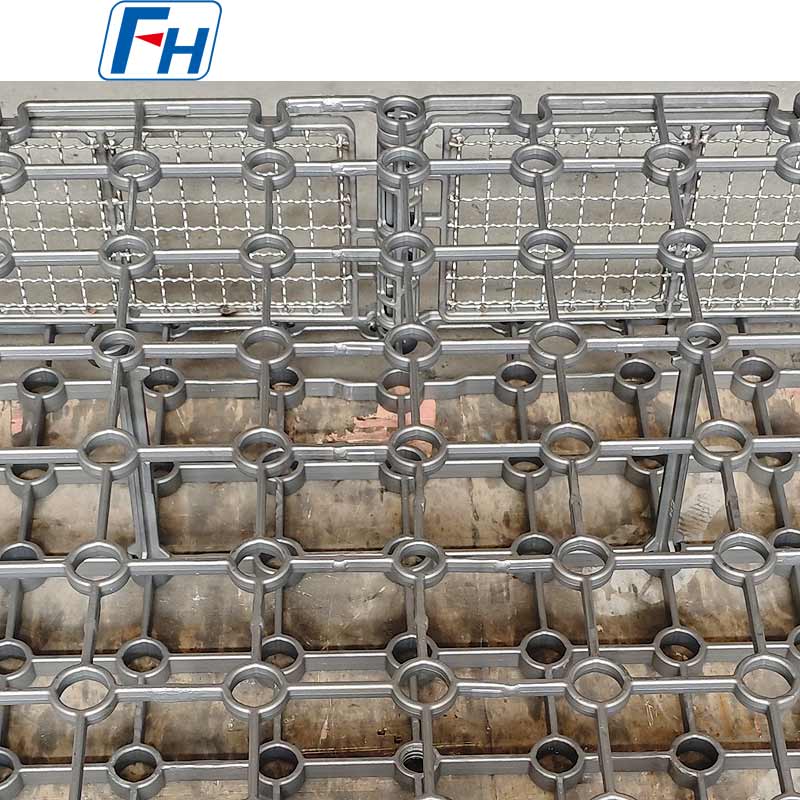

Aitoja valokuvia FH®-lämpökäsittelylaitteista
Tilausprosessi
1. Tarjoa:
- Suolan tyyppi ja käyttölämpötila
- Uunin työmitat (syvyys, halkaisija tai leveys)
- Osakokoalue (minimi-maksimi)
- Erän paino sykliä kohden
- Nostomenetelmä (nosturin koukku, manuaaliset pihdit, automaattinen nostolaite)
2. FH® ehdottaa:
- Materiaaliluokka perustuu suolakemiaan
- Modulaarinen kokoonpano (perustaan mitkä moduulit)
- Viemäröinnin optimointi
- CAD-piirustus hyväksyttäväksi
3. Tuotanto: 10-20 työpäivää
4. Toimitus sisältää: MTC, asennusohjeet, suolakylvyn hoito-opas
FAQ:
K1: Miksi tarvitsen erityisen korin suolakylpyuuneihin? Enkö voi käyttää tavallista kovetuskoriani?
V: Tavallisia koreja ei ole suunniteltu sulalle suolalle. Ne vangitsevat suolaa kulmiin ja suljettuihin osiin, mikä johtaa:
- Liiallinen suolan siirto (hävikki ja sotku)
- Suolan jähmettyminen putkien tai onttojen osien sisällä (mahdoton puhdistaa)
- Nopeutettu korroosio pysähtyneen suolan vuoksi
- Lämpösokki halkeilee
FH®-suolakylpykoreissa on avoin viemäröinti, tarttumattomat pinnat ja korroosionkestävät seokset.
Q2: Mitä "modulaarinen" tarkoittaa ja miksi se on hyödyllinen?
V: Modulaarinen tarkoittaa, että kori on rakennettu vaihdettavista osista – alusta, sivuseinät, jakajat, sisäosat. Edut:
- Yksi alusta toimii eri sivukorkeuksilla ja jakajilla
- Muuta eri osien kokoja ostamatta uutta koria
- Vaihda vain kuluneet osat koko korin sijaan
- Helpompi puhdistus – pura, jotta pääset käsiksi kokonaan
Q3: Kuinka estän suolan tarttumisen koriin poistamisen jälkeen?
V: Kolme tekijää:
- Muotoilu – avoin pohja ja kartiomaiset tangot mahdollistavat suolan nopean valumisen
- Pintakäsittely – sileä, tarttumaton pinta (suihkupuhallettu tai esihapetettu)
- Nostonopeus – vedä hitaasti ulos (2–4 sekuntia 100 mm:ä kohden) tyhjennyksen mahdollistamiseksi
FH®-korit on optimoitu kaikille kolmelle.
Q4: Kuinka puhdistan suolajäämät korista?
V: Anna korin jäähtyä jokaisen käyttökerran jälkeen ja sitten:
- Liota kuumassa vedessä nitraatti-/nitriittisuolan liukenemiseksi (ota huuhteluvesi - älä valuta viemäriin ilman käsittelyä)
- Noudata kloridi-/syanidisuoloja varten laitoksesi turvallisuusmenettelyä (yleensä vesihuuhtelu ja neutralointi)
- Kevyt helmipuhallus pinttyneille jäännöksille
Älä koskaan käytä hiiliteräsharjoja – ne jättävät korroosiota edistäviä hiukkasia.
Q5: Voinko käyttää samaa koria eri suolatyypeille (esim. nitraatti ja kloridi)?
V: Ei suositella. Ristikontaminaatio voi:
- Luo vaarallisia kemiallisia reaktioita (esim. nitraattisyanidi)
- Nopeuttaa korroosiota
Suosittelemme erityisiä koreja suolatyypille. FH® voi merkitä korit suolatyypin mukaan selkeää tunnistamista varten.
Q6: Korin nostaminen tapahtuu yläpuolisella nostimella. Tarjoatteko nostokorvakkeita?
V: Kyllä. Kaikissa FH® suolakylpykoreissa on ripustuskehys tai sanka vahvistetuilla nostokorvakkeilla. Tarvitsemme nostokoukkutyyppisi ja välyskorkeuden suunnitellaksemme oikean kiinnityksen.
K7: Voinko saada rei'itetyn sisäosan hyvin pienille osille (esim. 2 mm:n tapeille)?
V: Kyllä. Tarjoamme irrotettavia rei'itettyjä sisäosia tai hienoverkkovuorauksia, jotka putoavat modulaariseen koriin. Rei'ityksen koko 1 mm ylöspäin. Sisäosa on irrotettava puhdistusta ja osan purkamista varten.
Q8: Mikä on takuusi?
V: 12 kuukautta valmistusvirheitä vastaan (hitsaushalkeamat, materiaalivirheet, moduulien huono sovitus). Korroosio ja lämpöväsymys ovat prosessista riippuvaisia, eikä niitä kata – mutta FH® suosittelee oikeaa materiaalia suolahauteeseesi käyttöiän maksimoimiseksi.
