FH® 1.4849 lämpökäsittelykori | Suunniteltu monikammioisiin uuneihin (suljettu sammutus / hiiletys)
Tärkeimmät edut
- Alkuperäinen 1.4849 (X15CrNiSi25-21)
Korkeampi nikkeli-, kromi- ja piipitoisuus kuin 310S – poikkeuksellinen hapettumisenkestävyys ja virumislujuus hiiletysympäristöissä. - Hiiltymistä estävä muotoilu
Optimoitu seoskoostumus vähentää hiilen tunkeutumista ja metallin pölyämistä – säilyttää rakenteellisen eheyden satojen syklien ajan. - Virumisenkestävä rakenne
FEA-optimoitu riparakenne ja vahvistetut kulmat – minimaalinen painuma tai vääntymä 950–1050 °C:ssa raskaan kuormituksen alaisena. - Lämpöiskunkestävä
Kestää toistuvia öljyn sammutussyklejä halkeilematta – suunniteltu tiivistetyn jäähdytysuunin (SQF) työnkulkuihin. - Mukautetut koot ja kokoonpanot
Yksi- tai monikerroksinen, pinottava tai sisäkkäinen – suunniteltu uunin retorttiin ja osan geometriaan.
Tekniset tiedot
| Parametri | Arvo |
| Materiaali | 1.4849 (X15CrNiSi25-21) – sertifioitu |
| Max. jatkuva lämpötila | 1050 °C |
| Lyhytaikainen huippulämpötila. | 1100 °C |
| Pintakäsittely | Valettu/hitsattu esihapetettu |
| Max. kuorma | Jopa 500 kg (riippuu mallista) |
| Valmistus | Tarkkuusinvestointivalu tai laser/TIG-hitsaus |
| Vakiokoko (P × L × K) | 600×600×H mm (saatavana mukautettuna) |
| Odotettu käyttöikä | 300–500 hiiletyssykliä (kunnollisella huollolla) |
| Materiaali test certificate (MTC) included with every FH® heat treatment baskets | |
Miksi valita FH® 1.4849 lämpökäsittelykorit?
1. Suunniteltu monikammioisten uunien vaatimuksiin
Monikammioiset uunit (suljettu karkaisu, hiiletys, hiiletys) aiheuttavat vakavaa lämpöä ja kemiallista rasitusta – toistuva kuumennus 950 °C:seen, jota seuraa öljysammutus sekä aggressiiviset hiilipitoiset ilmakehät. FH® 1.4849 -lämpökäsittelykorit on erityisesti suunniteltu ja rakennettu kestämään nämä olosuhteet.
2. Parempi kuin 310S / 314
| Omaisuus | 310S | 1.4849 | Parantaminen |
| Virumalujuus 1000°C:ssa | Perustaso | 40 % | Korkeampi |
| Hapettumiskestävyys | Hyvä | Erinomainen | Pidempi käyttöikä |
| Hiiltymisen esto | Kohtalainen | Korkea | Vähemmän hiilen ottoa |
| Tyypillinen syklin käyttöikä | 150-200 | 300-500 | 2X pidempi |
3. Hitsauksen ja valun laatu, johon voit luottaa
- Sijoitusvalu: sileät pinnat, ei teräviä jännitysnousuja
- Hybridi laser-TIG-hitsaus: täysi tunkeutuminen, minimaalinen lämpövaikutusalue
- 100 % visuaalinen ja mittatarkastus ennen lähetystä
4. Realistinen, rehellinen opastus
Emme lupaa "ikuisesti". Lupaamme ennustettavan, toistettavan suorituskyvyn asianmukaisella huollolla – ja alhaisemmat kustannukset sykliä kohden kuin huonompilaatuiset vaihtoehdot.
Sovellukset
- Suljettu sammutusuuni (SQF)
- Erähiiletyslinjat
- Hiilitriding
- Suojaava ilmakehän kovettuminen
- Osat: vaihteet, akselit, laakerit, renkaat, kiinnikkeet, autojen voimansiirtokomponentit
Materiaalin arvotaulukko:
| Lämmönkestävää terästä | |||||||||||||
| / | GB | DIN | ASTM | JIS | Kemiallinen koostumus (%) | Maksimi käyttölämpötila | |||||||
| C | Si | Mn | Cr | Ni | Nb/Cb | Mo | Muut | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0,30 - 0,50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0,50 | - | 1050 ℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0,30 - 0,50 | 1.00 - 2.50 | ≤2.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0,50 | - | 950℃ |
| 3 | ZG30Cr28Ni10 | - | HE | SCH17 | 0,20 - 0,50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050 ℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | HH | SCH13 | 0,30 - 0,50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0,50 | - | 1050 ℃ |
| 5 | ZG30Cr28Ni16 | - | HI | SCH18 | 0,20 - 0,50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | HK | SCH21 | 0,30 - 0,50 | ≤1,75 | ≤1,50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0,50 | - | 1100℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0,20 - 0,50 | ≤2.00 | ≤2.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0,35 - 0,75 | ≤2,50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0,35 - 0,70 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0,50 | - | 1000℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0,30 - 0,50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0,80 - 1,80 | ≤0,50 | - | 1100℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0,30 - 0,50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1,20-1,80 | ≤0,50 | - | 1100℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0,30 - 0,50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0,80 - 1,80 | ≤0,50 | - | 1050 ℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0,35 - 0,50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0,50 | - | 1100℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0,06 - 0,15 | 0,50 - 1,50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0,50 - 1,50 | ≤0,50 | - | 1050 ℃ |
| 15 | ZG45Cr12Ni60 | - | HW | - | 0,35 - 0,75 | ≤2.00 | ≤2.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0,35 - 0,75 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0,05 - 0,25 | 0,50 - 1,00 | ≤1,50 | 27.00 - 30.00 | ≤1.00 | ≤0,50 | ≤0,50 | Co: 48,0 - 52,0 | 1200℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0,25 - 0,35 | 0,50 - 1,50 | 0,50 - 1,50 | 27.00 - 29.00 | - | 1,50 - 2,50 | ≤0,50 | Co: 48,0 - 52,0 | 1200℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0,35 - 0,55 | 1.00 - 2.00 | ≤1,50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0,50 | L: 4,0 - 5,5 | 1200℃ |

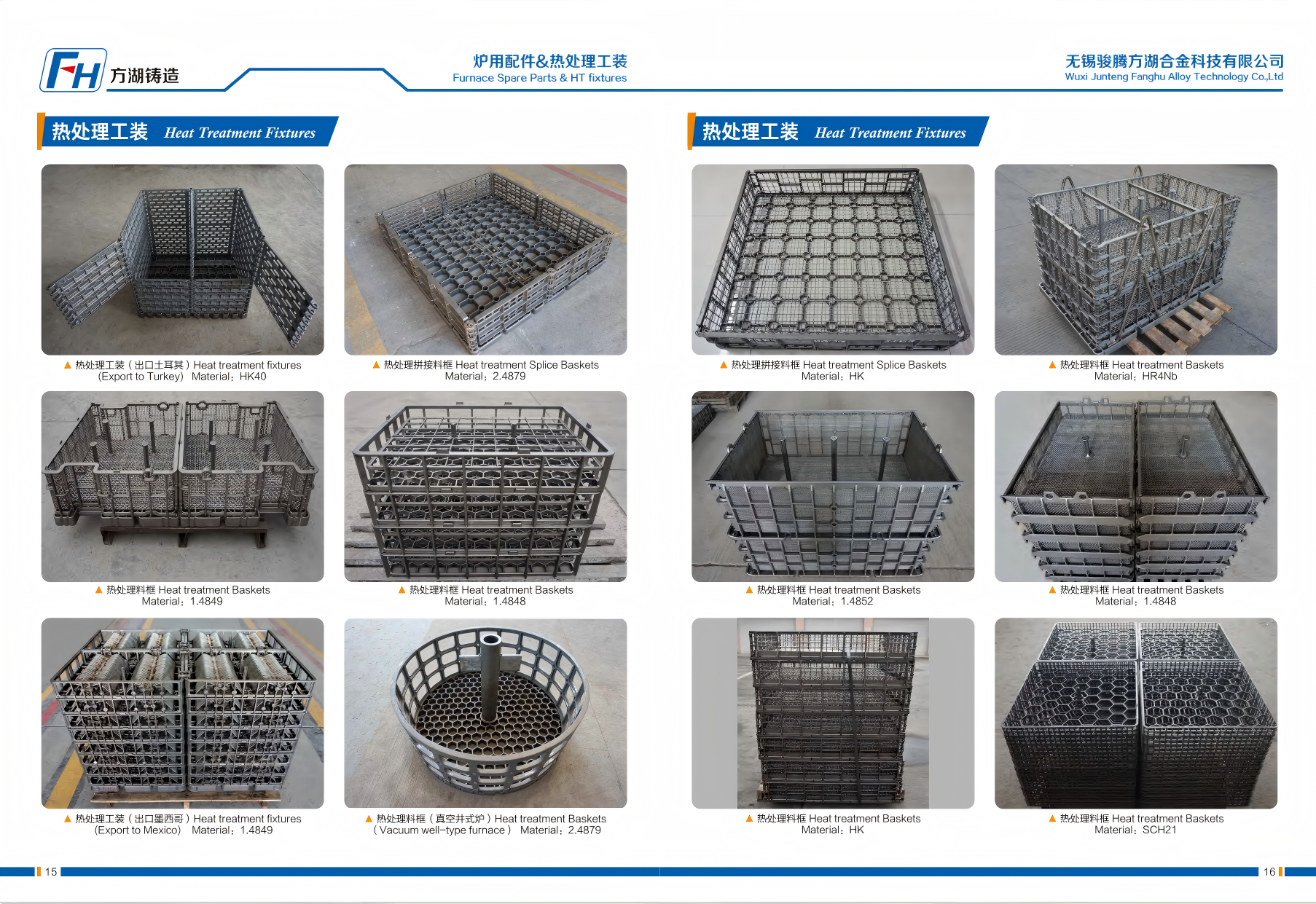

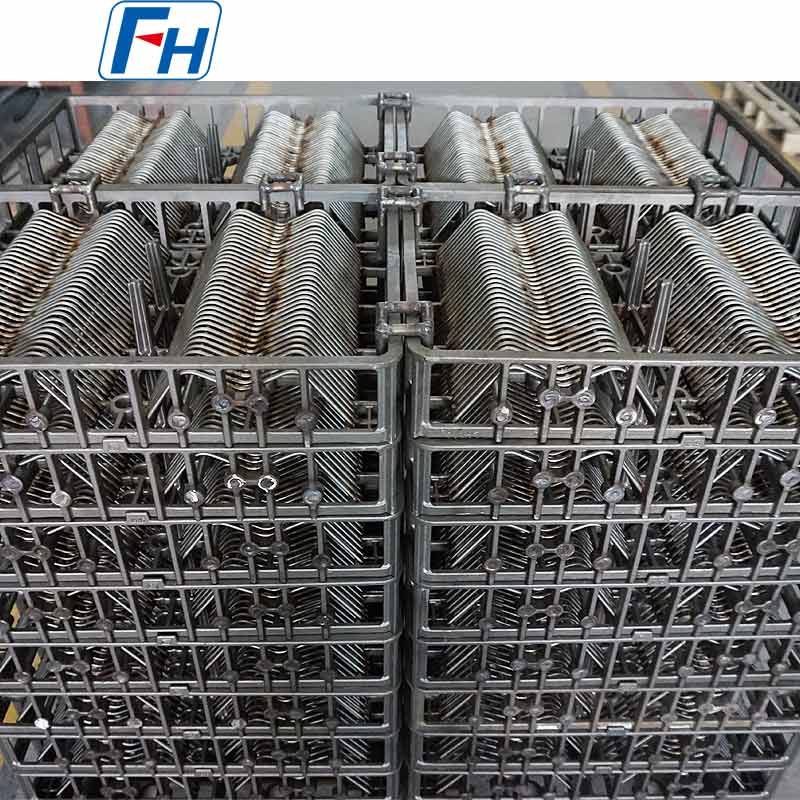

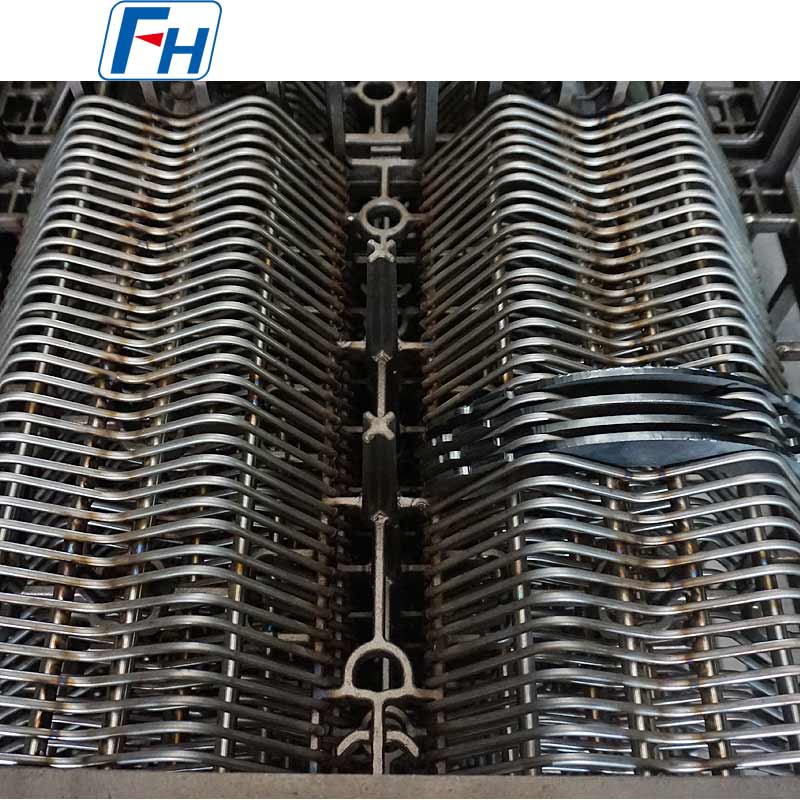

Aitoja valokuvia FH®-lämpökäsittelykorista
Tilausprosessi
- Ilmoita uunin tunnus, osan mitat ja erän enimmäispaino
- FH®-tiimi ehdottaa 3D-asettelua ja kuormituslaskentaa
- Vahvista pinnoite (vakio tai tarttumaton)
- Tuotanto: 10-15 työpäivää mukautetuille kooille
- Toimitukseen sisältyy MTC, hitsin tarkastuskuvat ja ensikäyttöopas
UKK:
Kysymys 1: Kuinka kauan FH® 1.4849 -lämpökäsittelykori kestää hiilettävässä monikammiouunissa?
V: Tyypillisesti 300–500 sykliä asianmukaisella huollolla (säännöllinen puhdistus, ei ylikuormitusta). Tämä on noin kaksi kertaa pidempi kuin 310S-korin käyttöikä samoissa olosuhteissa. Todellinen käyttöikä riippuu käyttölämpötilasta, ilmakehästä, sammutuksen vakavuudesta ja kuorman painosta.
Q2: Kuinka puhdistan ja huoltan lämpökäsittelykoria?
V: Kevyt helmipuhallus (lasihelmet, ≤0,3 MPa) 50–80 syklin välein hiilinoen ja irtonaisen hilseen poistamiseksi. Jos hiiltä kerääntyy voimakkaasti, käytä kontrolloitua polttosykliä (800 °C ilmassa) ja sen jälkeen kevyttä puhallusta. Älä käytä hiiliteräsharjoja tai voimakasta hiontaa.
Q3: Vääntyykö tai painuuko lämpökäsittelykori 950–1050 °C:ssa?
V: Minimi. FH® 1.4849 -koreissa on FEA-optimoidut rivat ja kulmat. Tyypillinen virumismuodonmuutos on <3 mm 500 mm:n pituutta kohti 300 syklin jälkeen. Ylikuormitus, yli 1050°C tai nopeat lämpöshokit normaalin sammutuksen ulkopuolella nopeuttavat vääntymistä.
Q4: Tarjoatko mukautettuja kokoja tietylle monikammio-uunilleni?
V: Kyllä. FH® on erikoistunut räätälöityihin koreihin. Lähetä meille uunipiirustus (tai voimme kenttämittaa), osakuvat ja syklin tiedot. Tarjoamme CAD-piirustuksen ja kuormitussimuloinnin ennen tuotantoa.
Q5: Mikä on takuusi ja toimitatko materiaalitodistuksia?
V: 12 kuukautta valmistusvirheitä vastaan (hitsaus-/valuhalkeamat, materiaalivirheet). Normaalia pintahiiletystä, asteittaista virumista ja lämpöväsymistä pidetään kulumisena – ei kata. Jokaisen korin mukana tulee 1.4849 myllytestitodistus (MTC).
