Mukautetut 2.4879 tyhjiöuunin lämpökäsittelyalustat slovenialaiselle asiakkaalle
Asiakkaan tapaustutkimus | Rakenneuudistus, valmistus ja toimitus
Asiakkaan sijainti: Slovenia
Tuote: Mukautetut tyhjiöuunin lämpökäsittelyalustat
Materiaali: 2.4879 Lämmönkestävä metalliseos
Maksimilämpötila: 1060 °C
Jäähdytysmenetelmä: 3 baarin typpikaasujäähdytys
Vaadittu kuormitus: 250 kg per lokero
Määrä: 1 alataso 2 välitasoa
Projektin laajuus: Tekninen uudelleensuunnittelu → 3D-mallinnus → Valmistus → Lopputarkastus → Toimitus
Valmistaja: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®-seos)

Hankkeen yleiskatsaus
FH® Alloy sai kyselyn slovenialaselta asiakkaalta räätälöityistä tyhjiöuunin lämpökäsittelyalustasta, joka on valmistettu 2.4879 lämmönkestävästä seoksesta.

Asiakas oli aiemmin arvioinut erästä ehdottamamme tarjotinkonseptia, mutta piti alkuperäistä ratkaisua liian raskaana sovellukseensa. Uutta projektia varten he pyysivät FH® Alloyta suunnittelemaan alustat uudelleen ja täyttämään samalla vaativan 250 kg:n kuormitusvaatimuksen.

Samanaikaisesti asiakas pyysi uusissa tarjottimissa lisäämään leikkauspaksuutta alkuperäiseen mittakonseptiin verrattuna.

Tämä loi tärkeän teknisen haasteen:
Kuinka parantaa kantokykyä ja rakenteellista vakautta turvautumatta vain liialliseen materiaaliin ja tarpeettomaan painoon.

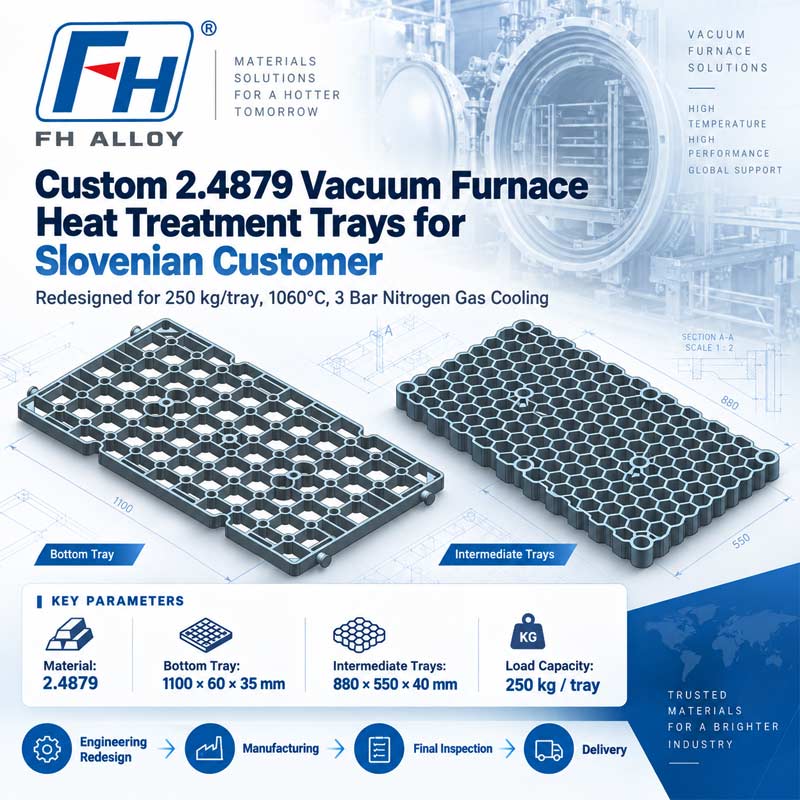

Asiakkaan uunin olosuhteiden, lastausvaatimusten ja mittatavoitteiden perusteella FH® Alloy kehitti kaksi uutta alustamallia:

• 1 pohjalokero

• 2 välialustaa


Lopullisia 3D-malleja käytettiin sitten valmistuksen, lopputarkastuksen ja kuljetuksen perustana.

Asiakkaan vaatimukset
Asiakas toimitti seuraavat käyttö- ja suunnitteluvaatimukset:

Alkuperäiset pyydetyt mitat olivat:
Alempi lokero:
1100 × 60 × 25 mm
Välialustat:
550 × 880 × 25 mm
Lisäsuunnittelun ja asiakaskeskustelun jälkeen lopulliset suunnitelmat tarkistettiin.

Lopulliset suunnitellut mitat
Alempi lokero
Lopullinen koko:
1100 × 60 × 35 mm
Määrä:
1 kpl
Tämä malli on esitetty ensimmäisessä 3D-mallissa.

Välialustat
Lopullinen koko:
880 × 550 × 40 mm
Määrä:
2 kpl
Tämä malli on esitetty toisessa 3D-mallissa.
Laajennetut profiilimitat sisällytettiin lopullisiin suunnitelmiin perustuen asiakkaan päivitettyyn rakenteelliseen lujuuteen ja 250 kg:n kantokykyyn astiaa kohti.

Suunnitteluhaaste: Paino vs. kantavuus
Yksi tämän projektin tärkeimmistä näkökohdista oli alustan painon ja rakenteellisen suorituskyvyn välinen suhde.
Asiakas oli aiemmin pitänyt aiemmin suositeltua tarjotinratkaisua liian raskaana.

Uutta suunnittelua varten he kuitenkin vaativat myös:

• suurempi kantavuus,

• paksummat rakenneosat,

• vakaa suorituskyky 1060 °C:ssa,

• ja kestävyys toistuville typen jäähdytyssykleille.


Pelkkä materiaalin lisääminen ei olisi ihanteellinen tekninen ratkaisu.
FH® Alloy keskittyi siksi tarjottimen rakenteellisen tehokkuuden parantamiseen sen sijaan, että se lisää massaa ilman valvontaa.

Tasapainoon tarvittava suunnittelu:
Kasetin paino Osion paksuus Korkean lämpötilan lujuus 250 kg Kantavuus

Tyhjiöuunin käyttöolosuhteet
Tarjottimet on tarkoitettu tyhjiölämpökäsittelyyn enintään:
1060 °C
sen jälkeen:
3 baarin typpikaasujäähdytys
Tämä toimintaympäristö asettaa kovat vaatimukset uunin työkaluille.

Tarjottimien on säilytettävä rakenteellinen vakaus seuraavien aikana:

• korkean lämpötilan lämmitys,

• liotus,

• kantavuus lämpötilassa,

• typpikaasujäähdytys,

• ja toistuvat lämpösyklit.


Nämä tekijät otettiin huomioon uudelleensuunnitteluvaiheessa.

Miksi 2.4879 käytettiin
Asiakas määritti projektille 2,4879.
2.4879:ää käytetään vaativissa korkean lämpötilan teollisuussovelluksissa, joissa vaaditaan hyvää lämpö- ja mekaanista suorituskykyä.

Uunin työkaluissa materiaalin valintaa on harkittava yhdessä rakennesuunnittelun kanssa, koska jopa sopiva korkean lämpötilan seos voi deformoitua, jos:

• osat ovat liian heikkoja,

• tukemattomat jännevälit ovat liian pitkiä,

• kuormat ovat keskittyneet,

• tai lokeron geometriaa ei ole optimoitu.


Tästä syystä FH® Alloy käsitteli materiaalia ja rakennetta tässä projektissa yhtenä suunnittelujärjestelmänä.

Alempi lokero Design
Ensimmäinen lopullinen malli on pohjalokero.
Tarjottimessa on avoin kantava rakenne, jossa on useita toisiinsa yhdistettyjä tukiosia.

Suunnittelu sisältää:

• vahvistettu kehärakenne,

• hajautetut kantavat rivat,

• useita tukipisteitä,

• ja erilliset yhteys-/paikannusalueet.


Tavoitteena oli jakaa 250 kg:n kuorma alustalle ja vähentää liiallista jännitystä korkean lämpötilan huollon aikana.

Välialustan suunnittelu
Toinen malli on välialusta, jonka lopullinen koko on:
880 × 550 × 40 mm
Lokerossa on käytetty tiheää avosolurakennetta.

Tämä muotoilu auttaa yhdistämään:

• kuorman jakautuminen,

• vähentynyt tarpeeton kiinteä massa,

• uunin ilmakehän kierto,

• kaasujäähdytyksen saatavuus,

• ja rakenteellista tukea.


Geometria on kehitetty erityisesti asiakkaan vaatimaa uunin lastausjärjestelyä varten.

Avorakenteinen suunnittelu typpijäähdytykseen
Koska tarjottimia käytetään 3 baarin typpikaasujäähdytyksellä, avoin rakenteellinen asettelu on tärkeä.
Avokennorakenne mahdollistaa jäähdytyskaasun kulkemisen tarjottimen läpi tehokkaammin kuin suljettu tai liian kiinteä rakenne.

Tämä voi tukea:

• tasaisempi kaasun kierto,

• tehokkaampi jäähdytys kuormitettujen osien ympärillä,

• ja vähentää tarpeettomia esteitä uunin sisällä.


Avoin rakenne auttaa myös vähentämään materiaalin käyttöä verrattuna täysin kiinteään alustaan.

Suunniteltu 250 kg per lokero
Asiakas vaati erityisesti:
Kuhunkin lokeroon kantavuus 250 kg
Tämä vaatimus oli keskeinen uudelleensuunnittelussa.

FH® Alloy arvioi kantavan rakenteen seuraavien perusteella:

• alustan geometria,

• tuen jakelu,

• osan paksuus,

• materiaali,

• ja käyttöolosuhteet korkeissa lämpötiloissa.


R Sen sijaan, että 250 kg:n painoa käsiteltiin pelkkänä huoneenlämpöisenä staattisena kuormana, rakenne on kehitetty varsinaista uunisovellusta ajatellen.

Asiakaspalautteesta lopulliseen suunnitteluun
Tämä projekti osoittaa, kuinka asiakaspalaute voidaan muuntaa uudeksi suunnitteluratkaisuksi.
Prosessi alkoi aikaisemmalla konseptilla, jota asiakas piti liian raskaana.

Uusi kehitysprosessi seurasi sitten:
Aikaisempi suunnittelupalaute
↓
Uusi latausvaatimus
↓
Päivitetty paksuusvaatimus
↓
Tyhjiöuunin kuntokatsaus
↓
Rakenneuudistus
↓
Lopulliset 3D-mallit
↓
Valmistus
↓
Lopputarkastus
↓
Toimitus
Tämän lähestymistavan ansiosta FH® Alloy pystyi kehittämään uuden ratkaisun aikaisemman konseptin toistamisen sijaan.

Valmistus
Lopullisten mallien vahvistamisen jälkeen FH® Alloy jatkoi seuraavien tuotteiden tuotantoa:

• 1 pohjalokero

• 2 välialustaa


Kaikki komponentit valmistettiin hyväksyttyjen suunnittelumallien ja asiakkaiden vaatimusten mukaisesti.

Tuotanto keskittyy ohjaukseen:

• mittatarkkuus,

• rakennegeometria,

• kriittiset tukialueet,

• ja yleinen johdonmukaisuus lopullisen suunnittelun kanssa.


Lopullinen laaduntarkastus
Ennen toimitusta FH® Alloy suoritti valmiiden lokeroiden lopputarkastuksen.
Katsastukseen kuului:
Mittatarkastus
Päämittojen ja poikkileikkauskorkeuksien tarkastus hyväksyttyjen piirustusten perusteella.
Rakennetarkastus
Kantavan rakenteen, tukialueiden ja alustan yleisgeometrian tarkastus.
Ulkonäön tarkastus
Katsaus yleiseen valmistuksen kuntoon ja pinnan laatuun.
Piirustusten yhdenmukaisuus
Vahvistus siitä, että valmiit lokerot vastaavat hyväksyttyjä 3D-suunnittelusuunnitelmia.
Tarkastuksen päätyttyä alustat valmisteltiin lähetettäväksi slovenialaiselle asiakkaalle.

Projektin tekniset tiedot

Projektin kohokohdat
Asiakaspalautteeseen perustuva uudelleensuunnittelu
Uudet alustat kehitettiin, kun asiakas piti aikaisempaa konseptia liian raskaana.
250 kg:n kuormavaatimus
Jokainen lokero suunniteltiin uudelleen vastaamaan vaadittua 250 kg:n kantavuutta.
Lisääntynyt rakenteellinen paksuus
Lopullisiin suunnitelmiin sisältyi lisätty leikkauspaksuus asiakkaan päivitettyjen vaatimusten mukaisesti.
Tyhjiöuunisovellus
Tarjottimet on suunniteltu 1060 °C:n toimintaan ja 3 baarin typpikaasujäähdytykseen.
Täydellinen projektin toteutus
FH® Alloy hoiti koko prosessin:
Tekninen uudelleensuunnittelu → 3D-mallinnus → Valmistus → Tarkastus → Toimitus

Enemmän kuin tavallinen uunipelti
Tämä projekti osoittaa, miksi räätälöityjä uunityökaluja ei tulisi valita vain materiaalilaadun tai ulkomittojen mukaan.

Onnistuneen alustan suunnittelussa on otettava huomioon:

• käyttölämpötila,

• jäähdytysmenetelmä,

• työkappaleen kuormitus,

• lokero omapaino,

• rakenteellinen paksuus,

• tuki asettelu,

• ja pitkäaikainen muodonmuutosriski.


FH® Alloy yhdistää nämä parametrit kehittäessään räätälöityjä lämpökäsittelytyökaluja.

Mukautetut tyhjiöuunialustat FH®-seoksesta
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®-seos) designs and manufactures customized high-temperature furnace tooling, including:

• Tyhjiöuunien tarjottimet

• Lämpökäsittelyalustat

• Uunin korit

• Lämpökäsittelylaitteet

• Pohjatarjottimet

• Välialustat

• Jatkuva uunityökalut

• Pit uunien kalusteet

• Mukautetut lämmönkestävät metalliseoskomponentit


Tuemme asiakkaita seuraavista:
Käyttöolosuhteiden tarkistus → Rakennesuunnittelu → 3D-mallinnus → Valmistus → Tarkastus → Toimitus

Haluatko optimoida uunipellin painon tai kuormituskapasiteetin?
Jos olemassa oleva uunipelti on:

• liian raskas,

• helposti muotoutuva,

• ei kestä vaadittua kuormaa,

• tai ei sovellu nykyiseen uuniprosessiisi,


FH® Alloy voi arvioida nykyisen suunnittelun ja kehittää optimoidun korvaavan.

Teknistä arviointia varten toimita:

• uunin tyyppi,

• tarjottimen mitat,

• materiaali,

• maksimi lämpötila,

• jäähdytysmenetelmä,

• tarvittava kuorma,

• olemassa oleva alustan paino,

• olemassa olevat palveluongelmat,

• ja piirustuksia tai valokuvia, jos saatavilla.


FH® Alloy voi kehittää räätälöidyn ratkaisun, joka perustuu todellisiin uunin olosuhteisiin ja lastausvaatimuksiin.
