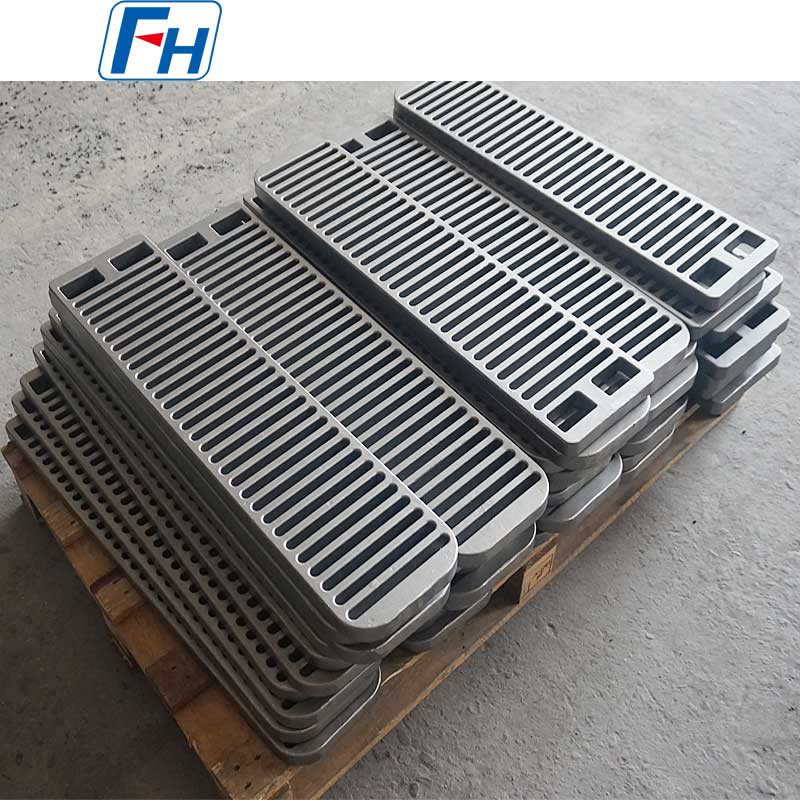

FH® tukikannattimet | Lämpökäsittelytelineet

Tuotemerkki: FH®

Sertifiointi: ISO9001, ISO14001

Materiaali: Lämmönkestävää terästä

Materiaaliluokka: HT

Koko: 832x190,5x25,4mm tai Räätälöity piirustojesi mukaan

Käyttölämpötila: 980℃

MOQ: 2 kpl

Ota yhteyttä

FH® tukikannattimet ja telinetelineet | Raskaat lämpökäsittelytelineet

Tärkeimmät edut

Raskas laakeri
Vahvistettu rakenne tukee raskaita koripinoja ja suuria osia – estää romahtamisen ja ylläpitää vakaata lastausta.
Korkean lämpötilan lujuus
Valmistettu kuumuutta kestävistä seoksista – säilyttää rakenteellisen eheyden uunin käyttölämpötiloissa 1150 °C asti.
Tarkkuushitsattu rakenne
Laser-TIG-hitsaus täydellä tunkeutumisella – ei heikkoja kohtia, ei roiskeita, ei hitsauspisaroita.
Pinoamisen yhteensopivuus
Suunniteltu toimimaan saumattomasti FH®-korien, tarjottimien ja ritilöiden kanssa – tasainen korkeus ja kohdistus.
Mukautetut kokoonpanot
Mikä tahansa korkeus, leveys tai kantavuus – suunniteltu erityisiä uuni- ja osavaatimuksia varten.

Tekniset tiedot

Parametri	Arvo
Materiaalit	310S, 1,4806, 1,4848, 1,4849, 2,4879, Inconel
Max. jatkuva lämpötila	450 °C – 1200°C (materiaalista riippuen)
Kantavuus kiinnikettä kohti	100 kg – 2000 kg (riippuu suunnittelusta)
Korkeusalue	50 mm – 500 mm (muokattavissa)
Ylin käyttöliittymä	Tasainen / uritettu / tappipaikkainen / mukautettu
Alempi käyttöliittymä	Tasainen / jalat / luistamaton
Valmistus	Tarkkuuslaser/TIG-hitsaus
Materiaalitestitodistus (MTC) mukana jokaisen FH®-kiinnikkeen mukana

Miksi valita FH®-tukikannattimet?
1. Turvallisen pinoamisen perusta
Huonosti suunnitellut tai heikot kiinnikkeet aiheuttavat:

Epätasainen kuorman jakautuminen – korin kaatuminen tai romahtaminen
Putoavien korien aiheuttamat osavauriot
Uunin tulenkestävät vauriot pudonneiden kuormien takia
Käyttäjän turvallisuusriskit

FH®-tukikannattimet on suunniteltu vakautta ja turvallisuutta varten.

2. Materiaalin valintaopas

Materiaali	Max lämpötila	Paras
Hiiliterästä	450°C	Matalan lämpötilan karkaisu, kustannusherkkä
310S	950 °C	Yleinen karkaisu, hiiletys
1.4806	1000°C	Korkeamman lämpötilan hehkutus
1.4849	1100 °C	Raskaat kuormat, pitkät syklit
Inconel	1150°C	Äärimmäiset lämpötilat

3. Suunnitteluvaihtoehdot

Kirjoita	Paras	Keskeinen ominaisuus
Kiinteä korkeus	Normaali pinoaminen	Yksinkertainen, vahva, kustannustehokas
Säädettävä	Muuttuvat kuormakorkeudet	Tappi- tai ruuvisäätö
Taitettava	Säilytys, kun sitä ei käytetä	Saranoidut jalat, tilaa säästävä
Modulaarinen	Useita kokoonpanoja	Vaihdettavat laajennukset

Sovellukset

1. Tuki pinotuille koreille laatikkouuneissa

2. Kerrosten erottelu kuoppa-/kaivotyyppisissä uuneissa

3. Alemmat nousuputket kaasun kiertoon astioiden alla

4. Välilevyt osakerrosten välillä

5. Tuki pitkille tai hankalalle osalle

6. Kaikki uunityypit: laatikko, kuoppa, auton pohja, kello

Materiaalin arvotaulukko:

Lämmönkestävää terästä
/	GB	DIN	ASTM	JIS	Kemiallinen koostumus (%)								Maksimi käyttölämpötila
/	GB	DIN	ASTM	JIS	C	Si	Mn	Cr	Ni	Nb/Cb	Mo	Muut	Maksimi käyttölämpötila
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0,30 - 0,50	≤2.00	≤1.00	24.00 - 28.00	4.00 - 6.00	-	≤0,50	-	1050 ℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0,30 - 0,50	1.00 - 2.50	≤2.00	19.00 - 23.00	8.00 - 12.00	-	≤0,50	-	950℃
3	ZG30Cr28Ni10	-	HE	SCH17	0,20 - 0,50	≤2.00	≤2.00	26.00 - 30.00	8.00 - 11.00	-	-	-	1050 ℃
4	ZG40Cr25Ni12	1.4837	HH	SCH13	0,30 - 0,50	1.00 - 2.50	≤2.00	24.00 - 27.00	11.00 - 14.00	-	≤0,50	-	1050 ℃
5	ZG30Cr28Ni16	-	HI	SCH18	0,20 - 0,50	≤2.00	≤2.00	26.00 - 30.00	14.00 - 18.00	-	-	-	1100℃
6	ZG40Cr25Ni20Si2	1.4848	HK	SCH21	0,30 - 0,50	≤1,75	≤1,50	23.00 - 27.00	19.00 - 22.00	-	≤0,50	-	1100℃
7	ZG30Cr20Ni25	-	HN	SCH19	0,20 - 0,50	≤2.00	≤2.00	19.00 - 23.00	23.00 - 27.00	-	-	-	1100℃
8	ZG40Cr19Ni39	1.4865	HU	SCH20	0,35 - 0,75	≤2,50	≤2.00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020℃
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0,35 - 0,70	≤2.00	≤2.00	15.00 - 19.00	33.00 - 37.00	-	≤0,50	-	1000℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0,30 - 0,50	≤2.00	≤2.00	24.00 - 28.00	33.00 - 37.00	0,80 - 1,80	≤0,50	-	1100℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0,30 - 0,50	1.00 - 2.50	≤2.00	18.00 - 21.00	36.00 - 39.00	1,20-1,80	≤0,50	-	1100℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0,30 - 0,50	1.00 - 2.50	≤2.00	23.00 - 25.00	23.00 - 25.00	0,80 - 1,80	≤0,50	-	1050 ℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0,35 - 0,50	1.00 - 2.50	≤2.00	24.00 - 28.00	33.00 - 37.00	-	≤0,50	-	1100℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0,06 - 0,15	0,50 - 1,50	≤2.00	19.00 - 21.00	31.00 - 33.00	0,50 - 1,50	≤0,50	-	1050 ℃
15	ZG45Cr12Ni60	-	HW	-	0,35 - 0,75	≤2.00	≤2.00	10.00 - 14.00	58.00 - 62.00	-	-	-	1100℃
16	ZG45Cr18Ni66	-	HX	-	0,35 - 0,75	≤2.00	≤2.00	15.00 - 19.00	64.00 - 68.00	-	-	-	1100℃
17	ZG1Cr28Co50	2.4778	-	-	0,05 - 0,25	0,50 - 1,00	≤1,50	27.00 - 30.00	≤1.00	≤0,50	≤0,50	Co: 48,0 - 52,0	1200℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0,25 - 0,35	0,50 - 1,50	0,50 - 1,50	27.00 - 29.00	-	1,50 - 2,50	≤0,50	Co: 48,0 - 52,0	1200℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0,35 - 0,55	1.00 - 2.00	≤1,50	27.00 - 30.00	47.00 - 50.00	-	≤0,50	L: 4,0 - 5,5	1200℃

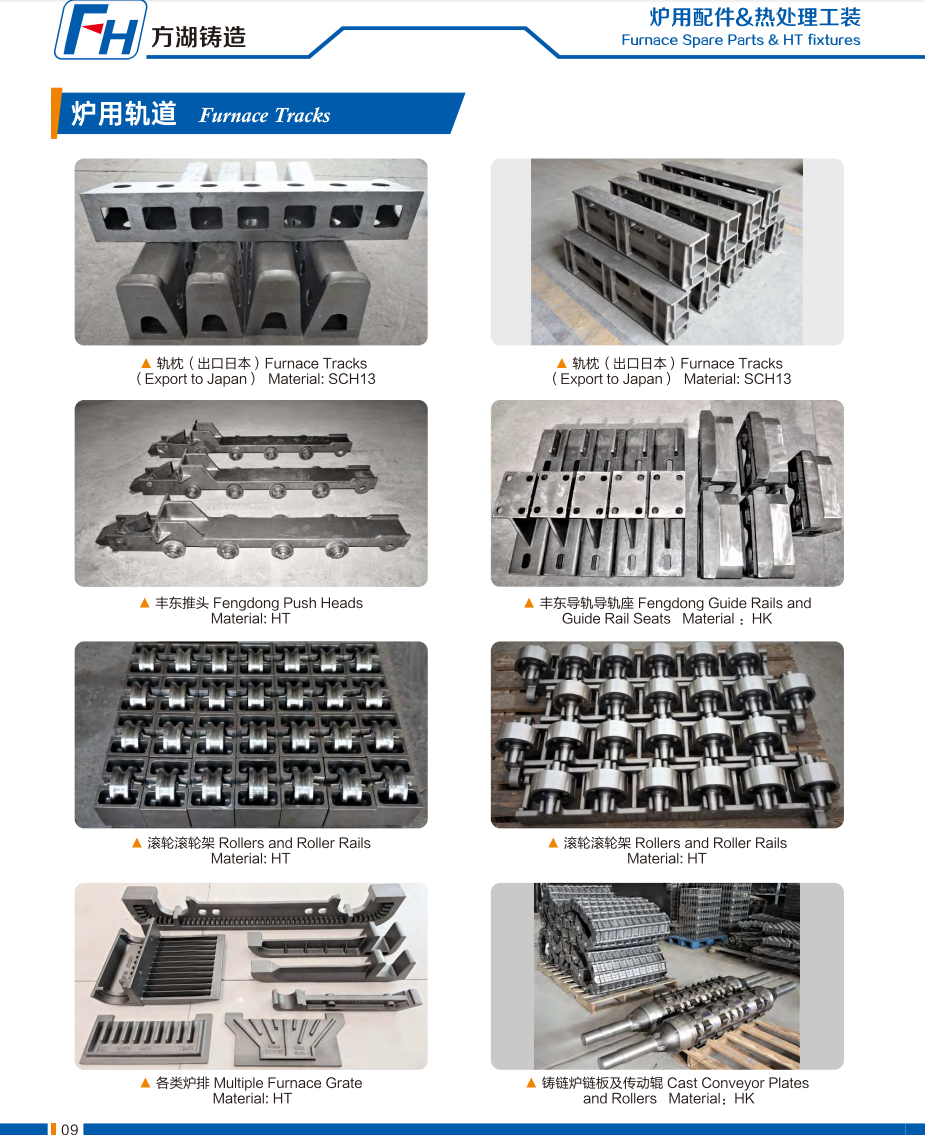

Aitoja valokuvia FH®-lämpökäsittelylaitteista

Tilausprosessi

Anna vaadittu korkeus, leveys ja kantavuus
Määritä käyttölämpötila ja ilmapiiri
FH® ehdottaa materiaalia ja muotoilua
Tuotanto: 7-15 työpäivää
Toimitus sisältää MTC:n ja tarkastusraportin

FAQ:
Q1: Mitä materiaalia suosittelet tukikannattimille?
V: ≤700°C: 310S. 950 °C:n hiiletys: 1,4849. >1000°C: Inconel. Hiiliterästä on saatavana vain matalissa lämpötiloissa (≤450°C).

Q2: Voitko tehdä kiinnikkeitä tietylle korkeudelle?
V: Kyllä – mikä tahansa korkeus 50 mm - 500 mm. Tarjoamme myös säädettäviä malleja vaihteleviin pinoamistarpeisiin.

Q3: Kuinka paljon painoa kannatin voi tukea?
V: Vakiomallit tukevat 100–500 kg:aa kiinnikettä kohti. Raskaat versiot tukevat jopa 2000 kg:aa kiinnikettä kohti. Kerro meille kuormitustarpeesi.

Q4: Toimitetaanko suluissa sarjoja?
V: Kyllä – tyypillisesti 4 kiinnikettä kerrosta kohti (yksi per kulma). Saatavilla räätälöityjä määriä.

Q5: Mikä on takuusi?
V: 12 kuukautta valmistusvirheiden varalta. Normaalia kulumista, virumista ja lämpöväsymistä ei kateta.
