FH® 2.4879 lämpökäsittelyn latauskorit ja kiinnikkeet AICHELINin kaivotyyppisiin uuneihin

Tuotemerkki: FH®

Sertifiointi: ISO9001, ISO14001

Materiaali: Lämmönkestävää terästä

Materiaaliluokka: 2.4879

Koko: φ1010x2160mm tai Räätälöity piirustojesi mukaan

Käyttölämpötila: 1200℃

MOQ: 2 kpl

FH® Heat Treatment Fixtures — Wuxi Junteng Fanghu Alloy Technology Co., Ltd.:n korkean lämpötilan kestävät, räätälöidyt teolliset lämpökäsittelyvalaisimet, jotka ovat yhteensopivat seuraavien kanssa: IPSEN, AICHELIN, AFC, SECO/WARWICK, SURFACE, INDUCTOTHERM, IVA SCHMETZ, ECM, ALD, MATTDONGSA,, PMDEREMAX DOWA, CAN-ENG, SANYONG, TENOVA ja muut maailmanlaajuiset uunimerkit.

Ota yhteyttä
PREV：FH® Cr25Ni20 -lämpökäsittelyvalaisimet AFC-kaivotyyppisiin uuneihin
SEURAAVA：FH® korkean lämpötilan kaivotyyppiset uunikiinnikkeet | Seosteräshyllyt ja -telineet
  • Parametri
  • Ota yhteyttä

FH®-kaivotyyppinen uunikiinnitysjärjestelmä | Pohjaalustan pinoaminen korien ritilä

Tärkeimmät edut

  • Täydellinen järjestelmäratkaisu
    Pohjakaukalon välikorien yläritilä – suunniteltu integroiduksi järjestelmäksi vakaaseen pinoamiseen ja optimaaliseen kaasuvirtaukseen.
  • Raskas laakeri
    Vahvistetut riparakenteet ja tukijalat jakavat painon tasaisesti – tukee korkeita osien pinoja tai useita koreja ilman keskustan painumista.
  • Kaasunkierto optimoitu
    Pohjaalustalla kohotetut jalat avoimet ristikkokuviot mahdollistavat kuuman kaasun virtauksen kaikkien pintojen ympäri – tasainen lämmitys alhaalta ylös.
  • Pitkä käyttöikä
    Tarkka valmistus ja jännitystä kevennetty suunnittelu kestävät lämpöväsymystä, virumista ja ilmakehäiskua normaaleissa käyttöolosuhteissa.
  • Mukautettu kokoonpano
    Pyöreä tai suorakulmainen – täsmällisesti sovitettu uunisi sisämittoihin. Segmentoidut vaihtoehdot suurille halkaisijoille.


Järjestelmän osat

Komponentti Toiminto Keskeinen ominaisuus
Pohjalokero Perustus koko pinolle Korotetut jalat kaasuvirtausta varten, vahvistetut rivat kuorman jakamiseen
Korien pinoaminen Pidä kiinni ja irrota osat Avoin ruudukko, sileät reunat, pinottava käyttöliittymä
Yläristikko Suojaa yläkerroksen Estää kaatumisen käsittelyn aikana, painon pysymisen


Tekniset tiedot

Parametri Arvo
Käyttölämpötila alue 400°C – 1200°C (riippuen materiaalivalinnasta)
Järjestelmän osat Pohjaalustan pinoamiskorit yläritilä
Max. kokonaiskuorma 500-2000 kg (riippuu suunnittelusta)
Muoto Pyöreä (vakio) tai suorakaiteen muotoinen
Vakiohalkaisijat 600 mm, 800 mm, 1000 mm, 1200 mm (muokattu)
Valmistus Tarkkuushitsaus tai sijoitusvalu
Pintakäsittely Hitsattu / esihapetettu / ruiskupuhallettu
Materiaalivalikoima käytettävissä käyttölämpötilasi ja ilmapiirisi perusteella


Miksi valita FH® Well -tyyppiset uunikalusteet?
1. Suunniteltu kaivotyyppisten uunien haasteisiin

Haaste FH® ratkaisu
Raskaat pinot (2-3 metriä korkeat) Vahvistetut kylkiluut erittäin luja muotoilu
Pohjakerros epätasainen lämmitys Kohotetut jalat avaavat ruudukkokuvioita
Vaikea yläpääsyasennus Segmentoidut vaihtoehdot suurille halkaisijoille
Lämpöpyöräilystressi Pyöristetyt kulmat jännitystä vähentävä rakenne

2. Koko kuormasi perusta
Pohjataso tukee kaikkea sen yläpuolella. Jos se painuu, halkeilee tai hajoaa, koko erä vaarantuu – osat voivat kaatua, korit voivat takertua ja lämmitys muuttuu epätasaiseksi. FH®-alustat on suunniteltu erityisesti tätä kriittistä tehtävää varten.

3. Merkittävät suunnitteluominaisuudet

Ominaisuus Hyöty
Vahvistettu resori alapuolella Estää keskustan painumisen raskaan kuormituksen aikana
Korotetut tukijalat Mahdollistaa kaasun virtauksen pohjakerroksen alle – tasainen lämmitys
Sileä yläpinta Vakaa pohja korien pinoamiseen
Avaa ruudukkokuvio Suurin kaasun kierto, minimaalinen lämpömassa
Pyöristetyt kulmat (suorakulmainen) Vähentää stressin keskittymistä
Segmentoitu rakenne (suuret halkaisijat) Helppo asennus yläaukon kautta

4. Puhdas toiminta

  • Esihapetettu tai suihkupuhdistettu pinta vähentää alkuperäistä hilseilyä
  • Sileät hitsauspinnat estävät osien vaurioitumisen ja hilseilyn tarttumisen
  • Osat tulevat puhtaammin ulos – vähentää käsittelyn jälkeistä puhdistusta


Sovellukset

  • Kaivotyyppiset / kaivohiiletysuunit
  • Kaivotyyppiset hiilitriding-uunit
  • Kaivotyyppiset hehkutusuunit
  • Hyvin tyyppiset karkaisuuunit
  • Kaivotyyppiset karkaisuuunit (keskikorkea lämpötila)
  • Kaivotyyppiset kaasunitrausuunit
  • Osat: suuret vaihteet, akselit, renkaat, meistit, työkalut, raskaat valut, pitkät putket


Materiaalin arvotaulukko:

Lämmönkestävää terästä
/ GB DIN ASTM JIS Kemiallinen koostumus (%) Maksimi käyttölämpötila
C Si Mn Cr Ni Nb/Cb Mo Muut
1 ZG40Cr27Ni4 1.4823 HD SCH11 0,30 - 0,50 ≤2.00 ≤1.00 24.00 - 28.00 4.00 - 6.00 - ≤0,50 - 1050 ℃
2 ZG40Cr22Ni10 1.4826 HF SCH12 0,30 - 0,50 1.00 - 2.50 ≤2.00 19.00 - 23.00 8.00 - 12.00 - ≤0,50 - 950℃
3 ZG30Cr28Ni10 - HE SCH17 0,20 - 0,50 ≤2.00 ≤2.00 26.00 - 30.00 8.00 - 11.00 - - - 1050 ℃
4 ZG40Cr25Ni12 1.4837 HH SCH13 0,30 - 0,50 1.00 - 2.50 ≤2.00 24.00 - 27.00 11.00 - 14.00 - ≤0,50 - 1050 ℃
5 ZG30Cr28Ni16 - HI SCH18 0,20 - 0,50 ≤2.00 ≤2.00 26.00 - 30.00 14.00 - 18.00 - - - 1100℃
6 ZG40Cr25Ni20Si2 1.4848 HK SCH21 0,30 - 0,50 ≤1,75 ≤1,50 23.00 - 27.00 19.00 - 22.00 - ≤0,50 - 1100℃
7 ZG30Cr20Ni25 - HN SCH19 0,20 - 0,50 ≤2.00 ≤2.00 19.00 - 23.00 23.00 - 27.00 - - - 1100℃
8 ZG40Cr19Ni39 1.4865 HU SCH20 0,35 - 0,75 ≤2,50 ≤2.00 17.00 - 21.00 37.00 - 41.00 - - - 1020℃
9 ZG40Cr15Ni35 1.4806 HT SCH15 0,35 - 0,70 ≤2.00 ≤2.00 15.00 - 19.00 33.00 - 37.00 - ≤0,50 - 1000℃
10 ZG40Cr25Ni35Nb 1.4852 HPCb SCH24Nb 0,30 - 0,50 ≤2.00 ≤2.00 24.00 - 28.00 33.00 - 37.00 0,80 - 1,80 ≤0,50 - 1100℃
11 ZG40Cr19Ni39Nb 1.4849 - - 0,30 - 0,50 1.00 - 2.50 ≤2.00 18.00 - 21.00 36.00 - 39.00 1,20-1,80 ≤0,50 - 1100℃
12 ZG40Cr24Ni24Nb 1.4855 - - 0,30 - 0,50 1.00 - 2.50 ≤2.00 23.00 - 25.00 23.00 - 25.00 0,80 - 1,80 ≤0,50 - 1050 ℃
13 ZG40Cr25Ni35 1.4857 HP SCH24 0,35 - 0,50 1.00 - 2.50 ≤2.00 24.00 - 28.00 33.00 - 37.00 - ≤0,50 - 1100℃
14 ZG1Cr20Ni32Nb 1.4859 - - 0,06 - 0,15 0,50 - 1,50 ≤2.00 19.00 - 21.00 31.00 - 33.00 0,50 - 1,50 ≤0,50 - 1050 ℃
15 ZG45Cr12Ni60 - HW - 0,35 - 0,75 ≤2.00 ≤2.00 10.00 - 14.00 58.00 - 62.00 - - - 1100℃
16 ZG45Cr18Ni66 - HX - 0,35 - 0,75 ≤2.00 ≤2.00 15.00 - 19.00 64.00 - 68.00 - - - 1100℃
17 ZG1Cr28Co50 2.4778 - - 0,05 - 0,25 0,50 - 1,00 ≤1,50 27.00 - 30.00 ≤1.00 ≤0,50 ≤0,50 Co: 48,0 - 52,0 1200℃
18 ZG30Cr28Co50Nb 2.4779 - - 0,25 - 0,35 0,50 - 1,50 0,50 - 1,50 27.00 - 29.00 - 1,50 - 2,50 ≤0,50 Co: 48,0 - 52,0 1200℃
19 ZG40Cr28Ni48W5 2.4879 - SCH42 0,35 - 0,55 1.00 - 2.00 ≤1,50 27.00 - 30.00 47.00 - 50.00 - ≤0,50 L: 4,0 - 5,5 1200℃

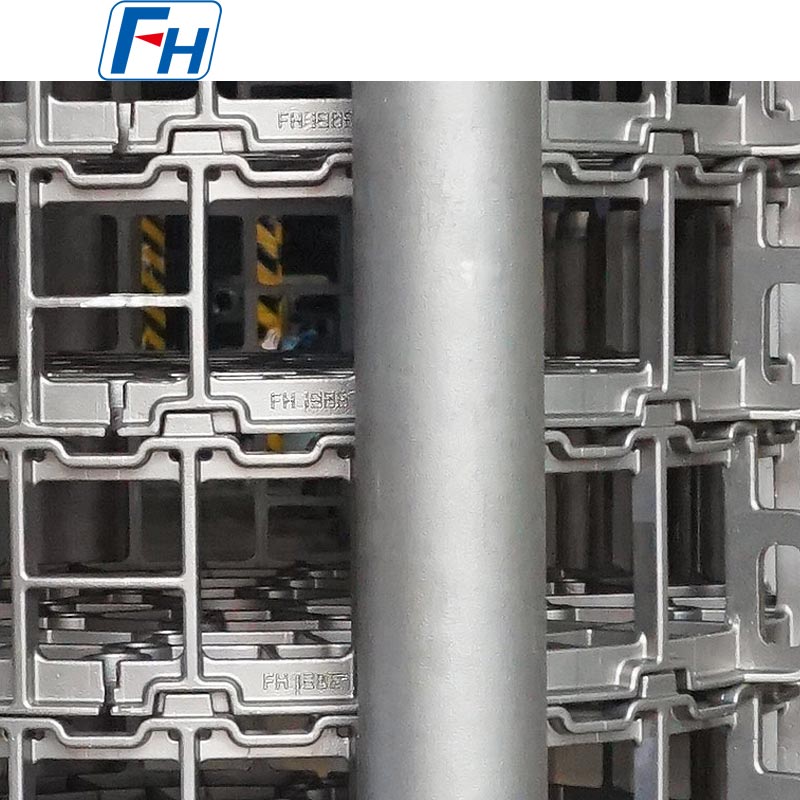

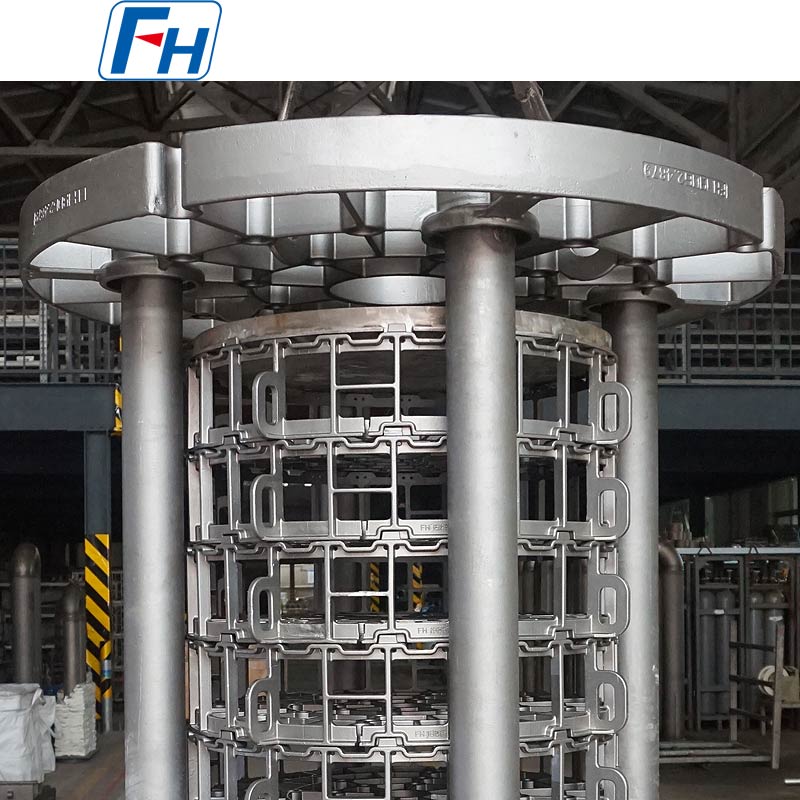

Aitoja valokuvia FH®-lämpökäsittelylaitteista



Tilausprosessi

  • Ilmoita uunin sisähalkaisija (tai L×W), syvyys ja pääsytapa
  • Jaa osien mitat, enimmäiskuorman paino erää kohti ja käyttölämpötila
  • Määritä ilmapiiri (hiiletys, hiilitriding, hehkutus jne.)
  • FH®-insinöörit ehdottavat täydellisen järjestelmän suunnittelun 3D-asettelua
  • Vahvista komponenttien määrät (yksi pohjalokero korien määrä)
  • Tuotanto: 15-25 työpäivää
  • Toimitus sisältää: MTC, tarkastusraportit, pinoamiskaavio, hoito-opas

FAQ:

K: Mitä täydellinen FH®-kaivotyyppinen uunin kiinnitysjärjestelmä sisältää?
V: Pohjaalustan pinoavien korien yläritilä – suunniteltu toimimaan yhdessä.

K: Kuinka monta koria voin pinota?
V: Riippuu uunin syvyydestä. FH® laskee tämän puolestasi suunnittelun aikana.

K: Kuinka kauan kalusteet kestävät?
V: Tyypillisesti 300–600 sykliä asianmukaisella huollolla ja normaaleissa käyttöolosuhteissa.

K: Voitko räätälöidä kalusteita uuniin?
V: Kyllä – mukautetut koot, muodot ja segmentoidut mallit ovat erikoisalaamme.

K: Mikä on takuusi?
V: 12 kuukautta valmistusvirheitä vastaan.
