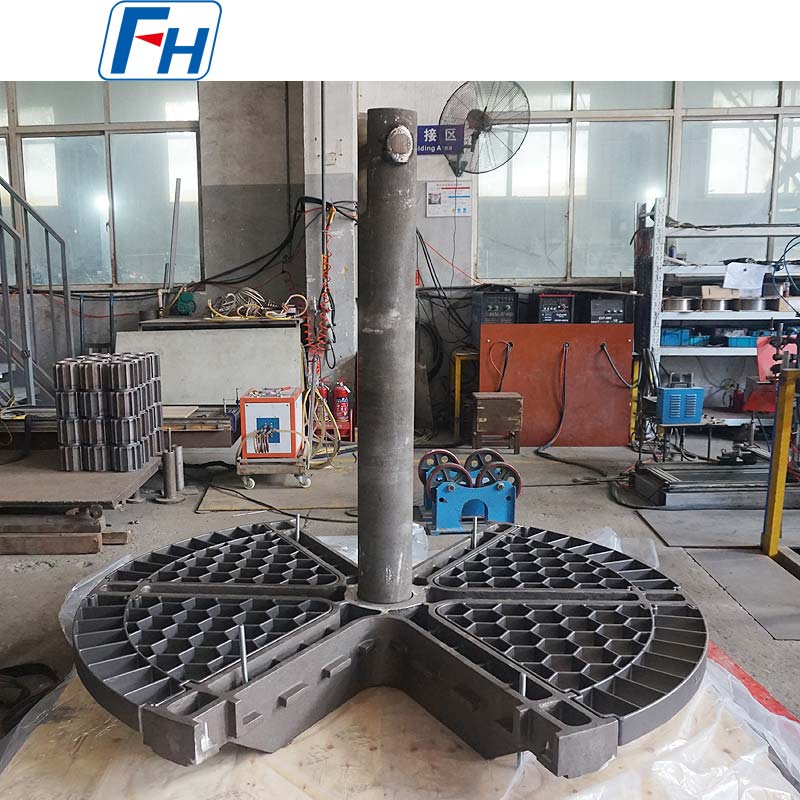

FH® 1.4849 Kaivotyyppinen uunin kiinnitysjärjestelmä
Tärkeimmät edut
- Alkuperäinen 1.4849 (ZG40Cr19Ni39Nb)
Korkeampi nikkeli-, kromi- ja piipitoisuus kuin 310S – poikkeuksellinen virumislujuus ja hiiltymisen esto jopa 1050 °C:n lämpötiloissa. - Täydellinen järjestelmäratkaisu
Pohjakaukalon välikorien yläritilä – suunniteltu integroiduksi järjestelmäksi vakaaseen pinoamiseen ja optimaaliseen kaasuvirtaukseen. - Raskas laakeri
Vahvistetut riparakenteet ja tukijalat jakavat painon tasaisesti – tukee korkeita osien pinoja tai useita koreja ilman keskustan painumista. - Hiiltymistä estävä suorituskyky
Korkea piipitoisuus (1,5–2,5 %) muodostaa SiO₂-esteen hiilen tunkeutumista vastaan – pidentää käyttöikää runsaissa hiilihapotusympäristöissä. - Kaasunkierto optimoitu
Pohjaalustalla kohotetut jalat avoimet ristikkokuviot mahdollistavat kuuman kaasun virtauksen kaikkien pintojen ympäri – tasainen lämmitys alhaalta ylös. - Mukautettu kokoonpano
Pyöreä tai suorakaiteen muotoinen – sovitettu tarkasti uunisi sisähalkaisijaan. Segmentoidut vaihtoehdot suurille halkaisijoille.
Tekniset tiedot
| Parametri | Arvo |
| Materiaali | 1.4849 (ZG40Cr19Ni39Nb) – sertifioitu |
| Max. jatkuva lämpötila | 1050°C |
| Lyhytaikainen huippulämpötila. | 1100 °C |
| Max. kokonaiskuorma | 500-2000 kg (riippuu suunnittelusta) |
| Valmistus | Tarkkuuslaser/TIG-hitsaus tai sijoitusvalu |
| Muoto | Pyöreä (vakio) tai suorakaiteen muotoinen |
| Vakiohalkaisijat | 600 mm, 800 mm, 1000 mm, 1200 mm (muokattu) |
| Odotettu käyttöikä | 400-600 hiiletysjaksoa |
| Materiaali test certificate (MTC) weld/cast inspection report included with every FH® system | |
Miksi valita FH® 1.4849 kaivotyyppiset uunikiinnikkeet?
1. 1.4849 – Erinomainen valinta kaivotyyppisiin uuneihin
| Omaisuus | 310S | 1.4849 | Etu |
| Virumalujuus 1000°C:ssa | Perustaso | 40 % | Vähemmän roikkumista |
| Hiiltymisen esto | Kohtalainen | Korkea | Pidempi elämä rikkaassa ilmapiirissä |
| Hapettumiskestävyys | Hyvä | Erinomainen | Vähemmän skaalausta |
| Lämpöväsymiskestävyys | Hyvä | Ensiluokkainen | Vähemmän halkeamia |
| Tyypillinen syklin käyttöikä | 150-250 | 400-600 | 400-600 |
2. Täydellinen järjestelmä – suunniteltu toimimaan yhdessä
| Komponentti | Toiminto | Keskeinen ominaisuus |
| Pohjalokero | Perustus, kaasuvirtaus | Korotetut jalat, vahvistetut kylkiluut |
| Korien pinoaminen | Osa suojaus | Avoin ristikko, sileät reunat |
| Yläristikko | Turvallinen yläkerros | Painonpidätys, kaatumisenesto |
3. Hiiltymisenestotekniikka
Hiiletyskaivotyyppisissä uuneissa hiili tunkeutuu ja haurauttaa tavallisia kalusteita. FH® 1.4848 -valaisimien ominaisuus:
- Korkea piipitoisuus – muodostaa vakaan SiO₂-sulun
- Esihapetuskäsittely – muodostaa suojaavan Cr₂O₃ -kerroksen
- Tiheä pintakäsittely – vähentää hiilen tarttumista
4. Suunniteltu kaivotyyppisten uunien haasteisiin
| Haaste | FH® ratkaisu |
| Raskaat pinot (2-3 metriä korkeat) | Vahvistetut rivat korkean virumislujuuden metalliseos |
| Pohjakerros epätasainen lämmitys | Kohotetut jalat avaavat ruudukkokuvioita |
| Vaikea yläpääsy poisto | Segmentoidut vaihtoehdot suurille halkaisijoille |
| Lämpöpyöräilystressi | Pyöristetyt kulmat jännitystä vähentävät hitsit |
Sovellukset
- Kaivotyyppiset / kaivohiiletysuunit
- Kaivotyyppiset hiilitriding-uunit
- Kaivotyyppiset hehkutusuunit (korkea lämpötila)
- Hyvin tyyppiset karkaisuuunit
- Osat: suuret vaihteet, akselit, renkaat, meistit, työkalut, raskaat valut, pitkät putket
Materiaalin arvotaulukko:
| Lämmönkestävää terästä | |||||||||||||
| / | GB | DIN | ASTM | JIS | Kemiallinen koostumus (%) | Maksimi käyttölämpötila | |||||||
| C | Si | Mn | Cr | Ni | Nb/Cb | Mo | Muut | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0,30 - 0,50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0,50 | - | 1050 ℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0,30 - 0,50 | 1.00 - 2.50 | ≤2.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0,50 | - | 950℃ |
| 3 | ZG30Cr28Ni10 | - | HE | SCH17 | 0,20 - 0,50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050 ℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | HH | SCH13 | 0,30 - 0,50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0,50 | - | 1050 ℃ |
| 5 | ZG30Cr28Ni16 | - | HI | SCH18 | 0,20 - 0,50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | HK | SCH21 | 0,30 - 0,50 | ≤1,75 | ≤1,50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0,50 | - | 1100℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0,20 - 0,50 | ≤2.00 | ≤2.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0,35 - 0,75 | ≤2,50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0,35 - 0,70 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0,50 | - | 1000℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0,30 - 0,50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0,80 - 1,80 | ≤0,50 | - | 1100℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0,30 - 0,50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1,20-1,80 | ≤0,50 | - | 1100℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0,30 - 0,50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0,80 - 1,80 | ≤0,50 | - | 1050 ℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0,35 - 0,50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0,50 | - | 1100℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0,06 - 0,15 | 0,50 - 1,50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0,50 - 1,50 | ≤0,50 | - | 1050 ℃ |
| 15 | ZG45Cr12Ni60 | - | HW | - | 0,35 - 0,75 | ≤2.00 | ≤2.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0,35 - 0,75 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0,05 - 0,25 | 0,50 - 1,00 | ≤1,50 | 27.00 - 30.00 | ≤1.00 | ≤0,50 | ≤0,50 | Co: 48,0 - 52,0 | 1200℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0,25 - 0,35 | 0,50 - 1,50 | 0,50 - 1,50 | 27.00 - 29.00 | - | 1,50 - 2,50 | ≤0,50 | Co: 48,0 - 52,0 | 1200℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0,35 - 0,55 | 1.00 - 2.00 | ≤1,50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0,50 | L: 4,0 - 5,5 | 1200℃ |
Aitoja valokuvia FH®-lämpökäsittelylaitteista
Tilausprosessi
- Ilmoita uunin sisähalkaisija (tai L×W), syvyys ja pääsytapa
- Jaa osien mitat, enimmäiskuorman paino erää kohti ja käyttölämpötila
- Määritä ilmapiiri (hiiletys, hiilitriding, hehkutus jne.)
- FH®-insinöörit ehdottavat täydellisen järjestelmän suunnittelun 3D-asettelua
- Vahvista komponenttien määrät (yksi pohjalokero korien määrä)
- Tuotanto: 15-25 työpäivää
- Toimitus sisältää: MTC, tarkastusraportit, pinoamiskaavio, hoito-opas
FAQ:
Q1: Mitä täydellinen FH®-kaivotyyppinen uunin kiinnitysjärjestelmä sisältää?
V: Vakiojärjestelmä sisältää kolme osaa:
- Pohjakaukalo – istuu uunin pohjalla nostetuilla jaloilla kaasun kiertoa varten
- Pinoa korit – pidä osista kiinni, pinoa päällekkäin
- Yläristikko – kiinnittää pintakerroksen ja estää kaatumisen
Kaikki komponentit on suunniteltu toimimaan yhdessä vakaan pinoamisen ja tasaisen lämmityksen aikaansaamiseksi. Mukautetut kokoonpanot ovat saatavilla.
Q2: Kuinka määritän oikean kiinnityskoon kaivotyyppiseen uuniin?
V: Tarvitsemme kolme mittausta:
- Sisähalkaisija (tai pituus × leveys suorakaiteen muotoisille uuneille)
- Käytettävä syvyys (uunin pohjasta alimpaan häiriöpisteeseen)
- Yläaukon halkaisija (asennusväliä varten)
FH® suunnittelee sitten kalusteet, jotka sopivat asianmukaisesti kaasun virtausta ja lämpölaajenemista varten.
Q3: Miksi tarvitsen nostettuja jalkoja pohjalokeroon?
V: Korotetut jalat luovat raon (tyypillisesti 50–150 mm) pohjakaukalon ja uunin pohjan väliin. Tämä mahdollistaa kuuman kaasun tai ilmakehän virtauksen alimman korin alle varmistaen tasaisen lämmityksen alhaalta ylöspäin. Ilman kohotettuja jalkoja pohjakerros lämpenee hitaammin ja epätasaisesti.
Q4: Voidaanko FH®-valaisimia käyttää sekä hiiletys- että typpiuuneissa?
V: Kyllä, FH® tarjoaa kiinnitysratkaisuja molempiin sovelluksiin. Suosittelemme kuitenkin erityisiä kiinnikkeitä jokaiselle ilmakehätyypille, jos mahdollista – vaihtaminen hiiletyksen ja nitridoinnin välillä voi nopeuttaa pinnan hajoamista. Ilmoita ilmapiirisi tilauksen yhteydessä, jotta voimme suositella optimaalista suunnittelua.
K5: Kaivotyyppisessä uunissani on pieni yläaukko. Kuinka asentaa suuret valaisimet?
V: Uuneille, joiden yläaukko on pienempi kuin sisähalkaisija, FH® tarjoaa segmentoituja malleja:
- Segmentoidut pohjaalustat (3–4 lukittavaa osaa)
- Jaetut tai saranoidut korit
Nämä asennetaan pala kappaleelta yläaukon läpi ja kootaan uunin sisään. Uunin sisäänkäyntiä ei vaadita.
Q6: Voitko korjata vaurioituneita FH®-valaisimia?
V: Kyllä, paikallisille vaurioille:
- Säröilleet hitsit voidaan hitsata uudelleen (FH® tai valtuutettu myymälä)
- Pieniä painumaa ei voida korjata – vaihto suositellaan
- Voimakkaasti hiiltyneet tai nitratut kalusteet muuttuvat hauraiksi ja ne on vaihdettava
Ota yhteyttä FH®:iin ja lähetä valokuvia korjausarviointia varten.
