Cr25Ni35 U-muotoinen säteilyputki – Ø124 × Ø108 × 1597 mm

Mukautettu lämmönkestävä säteilyputkikokoonpano teollisuusuuneihin | FH® metalliseos
FH® metalliseos valmistaa Cr25Ni35 U-muotoisia säteilyputkia teollisuusuuneihin, lämpökäsittelyuuneihin ja muihin korkean lämpötilan lämmitysjärjestelmiin.

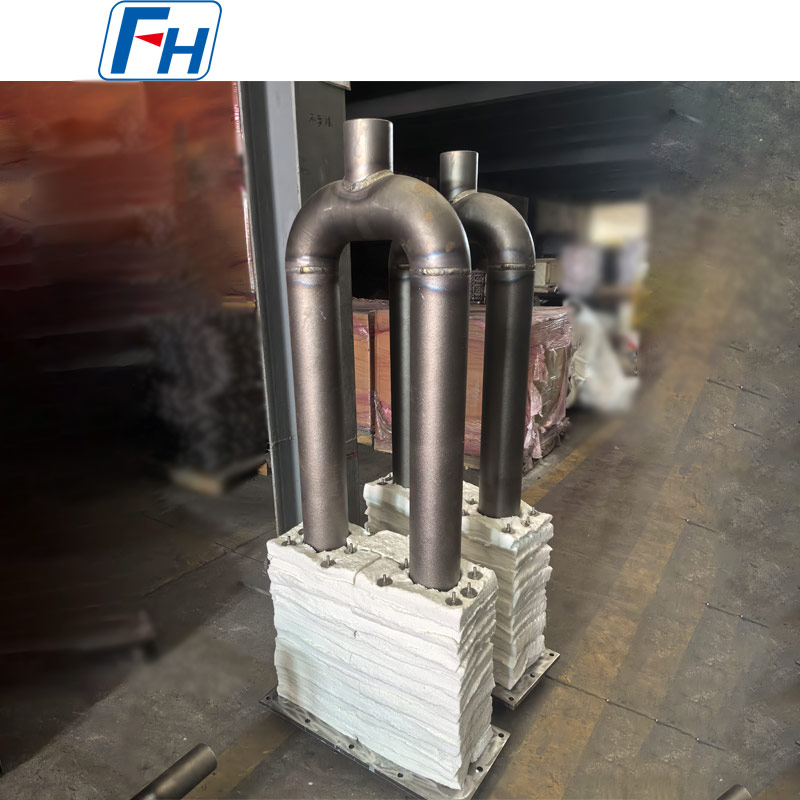

Tämä räätälöity U-tyyppinen säteilyputki on valmistettu Cr25Ni35-korkeakromista, runsaasti nikkeliä sisältävästä lämmönkestävästä seoksesta, jonka putken mitat ovat Ø124 × Ø108 × 1597 mm.

Täydellinen kokoonpano voidaan toimittaa eristyslohkoilla, asennusalustalevyillä ja räätälöidyillä asennuskomponenteilla, joten se soveltuu uusiin uuneihin sekä olemassa olevien säteilyputkikokoonpanojen vaihtoon.

Tuotteen tekniset tiedot

U-muotoisen säteilyputken mitat
Tämän tuotteen pääputken tekniset tiedot ovat:
Ø124 × Ø108 × 1597 mm
Tyypillisiä mittoja, joita voidaan mukauttaa, ovat:

• OD – Putken ulkohalkaisija

• ID – Putken sisähalkaisija

• L – Putken pituus

• C – Keskietäisyys

• H – kokonaiskorkeus

• R – U- taivutussäde

• Asennuslevyn mitat

• Asennusreikien paikat

• Eristyslohkon mitat

• Kytkennän mitat


Kaikki rakennemitat voidaan valmistaa asiakkaan teknisen piirustuksen, uuniasetelman tai olemassa olevan näytteen mukaan.

Cr25Ni35 lämmönkestävä metalliseos
Cr25Ni35 on korkean Cr- ja korkean Ni:n lämmönkestävä metalliseos, joka soveltuu teollisuusuunien komponentteihin, jotka altistuvat pitkäaikaiselle korkean lämpötilan käytölle.

Säteilyputkisovelluksissa sen tärkeimpiä etuja ovat:

• Hyvä korkean lämpötilan hapettumisenkestävyys

• Hyvä rakenteellinen vakaus korkeissa lämpötiloissa

• Sopiva vahvuus uunin huoltoon

• Kestää toistuvia lämmitys- ja jäähdytysjaksoja

• Soveltuu vaativiin teollisuuslämmitysympäristöihin


Säteilyputken todellinen käyttöikä ei riipu pelkästään seoslaadusta, vaan myös:

• Käyttölämpötila

• Uunin tunnelma

• Polttimen olosuhteet

• Lämpöpyöräilytaajuus

• Putken mitat

• Hitsauksen laatu
  Uunin käyttökäytäntö


U-tyypin säteilylämmitysrakenne
U-muotoinen säteilyputki koostuu kahdesta yhdensuuntaisesta suorasta putken osasta, jotka on yhdistetty paluukaarella.
Verrattuna yksinkertaiseen suoraan putkeen tämä rakenne tarjoaa pidemmän säteilylämpöpolun säilyttäen samalla suhteellisen kompaktin asennustilan.

Keskeisiä etuja ovat:

• Isompi säteilylämmityspinta

• Kompakti uunin asennus

• Vakaa epäsuora lämmitys

• Ohjattu uunin ilmapiiri

• Vähentynyt suora liekkikosketus kuorman kanssa

• Joustava keskietäisyyden räätälöinti


Tämä tekee U-muotoisista säteilyputkista sopivia moniin teollisiin lämpökäsittely- ja jatkuvatoimisiin uunijärjestelmiin.

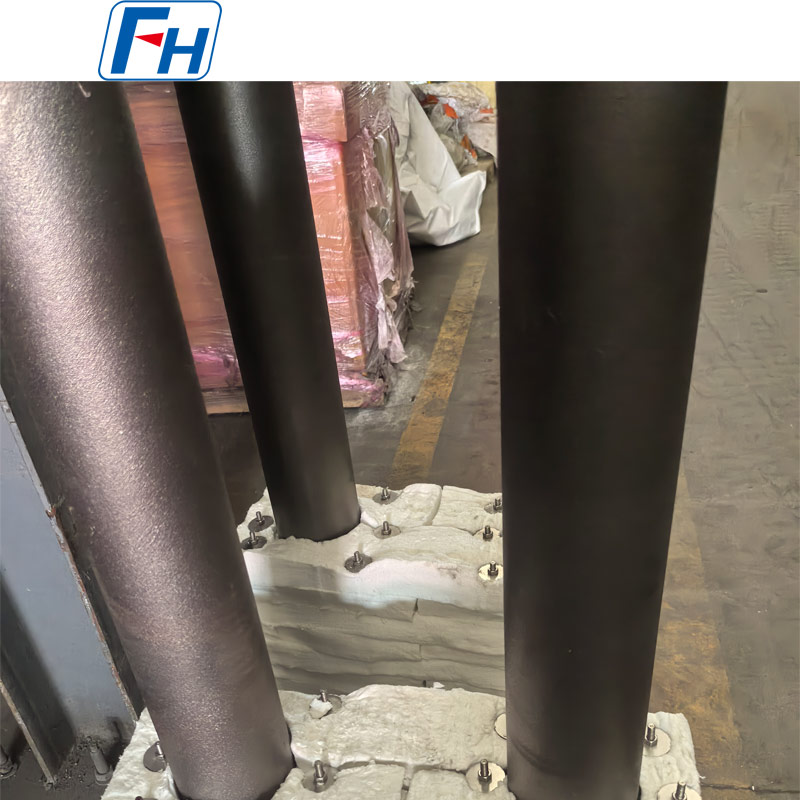

Eristyslohko- ja asennusalustakokoonpano
Tämän tuotteen tärkein ominaisuus on integroitu eristyslohko ja asennusalustarakenne.
Säteilyputki voidaan toimittaa yhdessä:

• Korkean lämpötilan eristyslohkot

• Metallinen asennuspohjalevy

• Asennusreiät

• Tukikomponentit

• Räätälöity kiinnitysrakenne


Tämä täydellinen kokoonpano yksinkertaistaa uunin asennusta ja vaihtoa.
Eristys ja asennusrakenne voidaan räätälöidä asiakkaan uunin aukon ja asennusmittojen mukaan.

Suunniteltu epäsuoraan uunilämmitykseen
U-muotoisia säteilyputkia käytetään yleisesti uunijärjestelmissä, joissa palamisprosessin tulee pysyä erillään uunin työkammiosta.
Lämpö siirtyy säteilyputken seinämän läpi ja säteilee kohti uunikuormaa.

Tämä lämmitysjärjestely auttaa tarjoamaan:

• Tasaisempi lämpötilan jakautuminen

• Vakaa lämmönsiirto

• Ohjattu uunin ilmapiiri

• Vähentynyt suora liekkikosketus

• Luotettava jatkuva uunin toiminta


Tyypilliset sovellukset
Cr25Ni35 U-muotoisia säteilyputkia voidaan käyttää:

• Lämpökäsittelyuunit

• Hehkutusuunit

• Karkaisuuunit

• Karkaisuuunit

• Hiiletysuunit

• Jatkuvat uunit

• Rullauunit

• Suojaava ilmakehä uunit

• Teräksen käsittelylinjat

• Teollisuuden lämmityslaitteet


Ne soveltuvat erityisen hyvin sovelluksiin, jotka vaativat mukautettuja korkean lämpötilan epäsuoraa lämmitysjärjestelmää.

Valmistusprosessi
Piirustuksesta ja tuotteen rakenteesta riippuen tuotanto voi sisältää:
Materiaalin valmistelu → Putken valmistus → Taivutus / kulmakappaleen valmistus → Asennus → Hitsaus → Asennuslevyjen valmistus → Eristyskokoonpano → Mittatarkastus → Lopputarkastus

Tärkeimmät tuotannonohjaukset sisältävät:

• Putken halkaisijan tarkkuus

• Putken suoruus

• Keskietäisyyden tarkkuus

• U-taivutusgeometria

• Hitsauksen laatu

• Kokonaismitat

• Asennuslevyn kohdistus

• Sopiva eristyslohko


Nämä tekijät vaikuttavat suoraan asennuksen tarkkuuteen ja pitkäaikaiseen huoltoon.

Tärkeimmät tuotteen edut
Cr25Ni35 lämmönkestävä materiaali
Soveltuu vaativiin teollisuusuuniympäristöihin.
Mukautettu Ø124 × Ø108 × 1597 mm Tekniset tiedot
Valmistettu erityisten uunin asennusvaatimusten mukaisesti.
Kompakti U-muotoinen rakenne
Tarjoaa pidemmän lämmityspolun ilman liiallista uunitilaa.
Täydellinen kokoonpanotarvike
Säteilyputki, eristyslohkot ja asennusalusta voidaan toimittaa yhdessä.
Piirustuspohjainen valmistus
Mitat ja rakenteelliset yksityiskohdat voidaan räätälöidä asiakkaan piirustusten mukaan.
Vaihtokyky
Olemassa olevat säteilyputket voidaan toistaa näytteiden, piirustusten tai mittojen mukaan.

Laadunvalvonta
Projektin vaatimuksista riippuen tarkastus voi sisältää:

• Materiaalin tarkastus

• Kemiallisen koostumuksen tarkastus

• Ulko-/sisähalkaisijan tarkastus

• Mittatarkastus

• Katsastus keskustasta

• Hitsauksen tarkastus

• Taivutusgeometrian tarkastus

• Asennuslevyn tarkastus

• Lopullinen kokoonpanotarkastus


Erityiset tarkastusvaatimukset voidaan vahvistaa ennen tuotantoa.

Miksi valita FH®-seos?
FH® Alloy on erikoistunut valmistamaan räätälöityjä lämmönkestäviä metalliseoskomponentteja teollisuusuuneihin ja lämpökäsittelylaitteisiin.

Säteilyputkivalikoimaamme kuuluvat:

• Cr25Ni35 U-muotoiset säteilyputket

• HU U-muotoiset säteilyputket

• P-tyypin säteilyputket

• I-tyypin säteilyputket

• Suorat säteilevät putket

• Kaasukäyttöiset säteilyputket

• Erikoismuotoiset säteilyputket

• Mukautetut säteilyputkikokoonpanot


Valmistamme myös uunin teloja, keskipakovaluputkia, lämpökäsittelylaitteita, tarjottimia, koreja ja muita uunin komponentteja.

Pyydä tarjous
Tarkkaa tarjousta varten lähetä meille:

• Tekninen piirustus

• Materiaaliluokka

• Ulkohalkaisija

• Sisähalkaisija tai seinämän paksuus

• Kokonaispituus

• Keskietäisyys

• U-taivutussäde

• Asennuslevyn mitat

• Käyttölämpötila

• Uunin tunnelma

• Vaadittu määrä


Lähetä piirustus tai olemassa olevat säteilyputken tekniset tiedot FH® Alloylle teknistä tarkastelua ja tarjousta varten.

FAQ
Q1: Voitko valmistaa Cr25Ni35 U-muotoisia säteilyputkia piirustuksemme mukaan?
Kyllä. FH® Alloy tukee täysin räätälöityä tuotantoa asiakkaan piirustusten, uunin mittojen ja olemassa olevien näytteiden perusteella.

Q2: Voidaanko Ø124 × Ø108 × 1597 mm mittoja muuttaa?
Kyllä. Putken halkaisija, pituus, keskietäisyys, taivutussäde ja kokonaismitat voidaan mukauttaa.

Q3: Voitko toimittaa eristyslohkot ja asennuslevyt yhdessä?
Kyllä. U-muotoinen säteilyputki voidaan toimittaa täydellisenä kokoonpanona eristelohkoilla, asennuslevyillä ja niihin liittyvillä asennuskomponenteilla.

Q4: Voidaanko tätä tuotetta käyttää korvaavana säteilyputkena?
Kyllä. Voimme toistaa olemassa olevia säteilyputkia piirustusten, näytteiden, valokuvien tai mittojen mukaan.

Q5: Voidaanko Cr25Ni35:n sijasta käyttää toista metalliseosta?
Kyllä. Materiaali voidaan valita todellisen käyttölämpötilan, uunin ilmakehän, polttimen olosuhteiden ja odotetun käyttöiän mukaan.

Q6: Mitä tietoja tarvitaan tarjoukseen?
Tekninen piirustus on edullinen. Ilmoita myös materiaali, mitat, käyttölämpötila, uunin ilmapiiri ja määrä.
