HU U-muotoinen säteilyputki – Ø152,4 × Ø142,8 × 2154,24 mm

Räätälöity suurihalkaisijainen säteilyputkikokoonpano teollisuusuuneihin | FH® metalliseos
FH® metalliseos valmistaa HU U-muotoisia säteilyputkia teollisuusuuneihin, lämpökäsittelyuuneihin ja korkean lämpötilan epäsuoraan lämmitysjärjestelmiin.

Tämä räätälöity säteilyputki on valmistettu HU lämmönkestävästä metalliseoksesta, jonka putken mitat ovat Ø152,4 × Ø142,8 × 2154,24 mm (OD × ID × L).

Suurihalkaisijainen U-muotoinen rakenne tarjoaa laajennetun säteilylämmityspinnan säilyttäen samalla kompaktin uunin asennusjärjestelyn. Tuote voidaan toimittaa myös täydellisenä kokoonpanona korkean lämpötilan eristyslohkoilla, asennuspohjalevyillä ja räätälöityillä asennuskomponenteilla.

FH® Alloy tukee OEM-valmistusta asiakkaan piirustusten, uunin mittojen, käyttöolosuhteiden ja vaihtovaatimusten mukaan.

Tuotteen tekniset tiedot

U-muotoisen säteilyputken mitat
Tämän säteilyputken tärkeimmät tekniset tiedot ovat:
Ø152,4 × Ø142,8 × 2154,24 mm

• OD – Ulkohalkaisija: Ø152,4 mm

• ID – Sisähalkaisija: Ø142,8 mm

• Seinän nimellispaksuus: 4,8 mm

• L – Pituus: 2154,24 mm


Muita rakenteellisia mittoja voidaan räätälöidä, mukaan lukien:

• C – Keskietäisyys

• H – kokonaiskorkeus

• R – U- taivutussäde

• Suora jalkapituus

• Asennuslevyn mitat

• Asennusreikien paikat

• Eristyslohkon mitat

• Tulo-/ulostuloliitäntöjen mitat


Kaikki mitat voidaan valmistaa asiakkaan piirustusten tai olemassa olevien uunimittojen mukaan.

HU Lämmönkestävä metalliseos
HU on runsaasti kromia, runsaasti nikkeliä sisältävä lämmönkestävä valuseoslaatu, jota käytetään yleisesti komponenteissa, jotka toimivat korkeissa lämpötiloissa teollisuusympäristöissä.

Säteilyputkisovelluksissa HU-materiaali tarjoaa ominaisuuksia, kuten:

• Hyvä lujuus korkeissa lämpötiloissa

• Hyvä hapettumisenkestävyys

• Vakaa suorituskyky pitkäaikaisen lämpöaltistuksen aikana

• Sopiva kestävyys toistuville lämmitys- ja jäähdytysjaksoille

• Hyvä rakenteellinen vakaus teollisuusuunisovelluksiin


Säteilyputken todellinen käyttöteho riippuu muustakin kuin pelkästä materiaalilaadusta. Käyttölämpötila, uunin ilmakehä, polttimen olosuhteet, lämpökierto, putken geometria ja uunin toimintatavat tulee myös ottaa huomioon.

Suurihalkaisijainen U-muotoinen rakenne
Tämän tuotteen ulkohalkaisija on Ø152,4 mm, ja se on suunniteltu suhteellisen suureksi U-muotoiseksi säteilyputkeksi teollisuusuunijärjestelmiin, jotka vaativat huomattavan säteilylämmityspinnan.
Rakenne koostuu kahdesta pitkästä yhdensuuntaisesta putkiosasta, jotka on yhdistetty U-kaarella.

Tämä kokoonpano tarjoaa:

• Laajennettu säteilylämmityspolku

• Suuri lämmityspinta

• Kompakti uunijärjestely

• Vakaa epäsuora lämmitys

• Joustava keskietäisyyden muotoilu

• Soveltuvuus erilaisiin uuniasetelmiin


Verrattuna yksinkertaiseen suoraan säteilyputkeen, U-muotoinen rakenne mahdollistaa pidemmän lämmönsiirtopolun rajoitetussa asennustilassa.

Täydellinen eristys- ja asennuskokoonpano

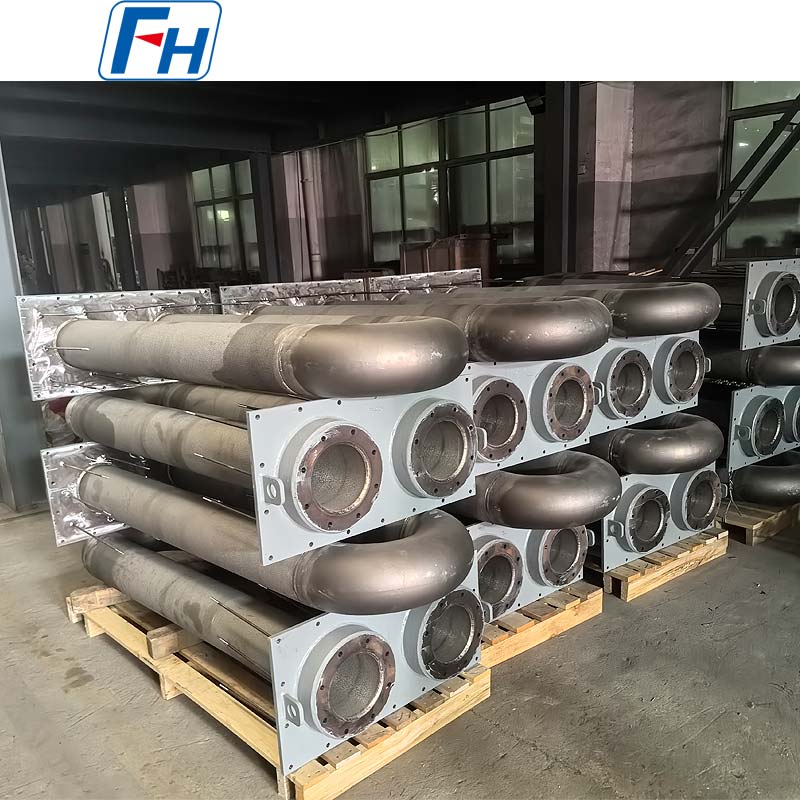

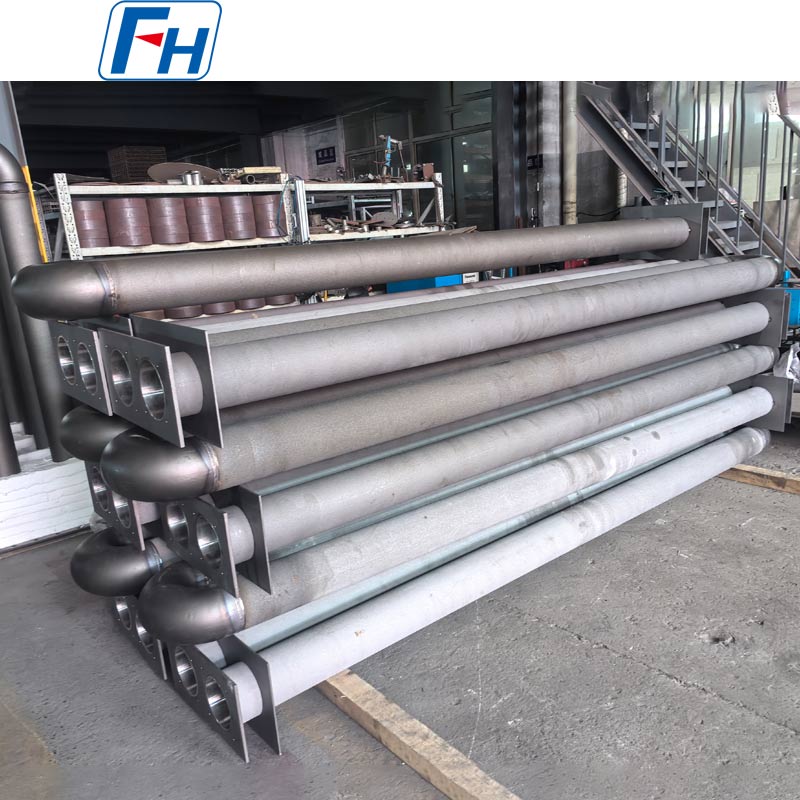

Kuten tässä tuotekokoonpanossa näkyy, säteilyputki voidaan toimittaa yhdessä korkean lämpötilan eristyslohkojen ja metallisen asennusalustan kanssa.
Tämä täydellinen kokoonpano helpottaa asennusta ja vaihtoa.

Räätälöidyt komponentit voivat sisältää:

• Eristyslohkon paksuus

• Eristyslohkon mitat

• Pohjalevyn koko

• Pohjalevyn paksuus

• Asennusreikien määrä

• Asennusreikien paikat

• Putkien etäisyys

• Tukirakenne


Uunien rakentajille ja vaihtoprojekteille FH® Alloy voi tarjota täydellisen kokoonpanon sen sijaan, että se toimittaisi vain paljaan säteilyputken.

Epäsuora uunilämmitys
U-muotoisia säteilyputkia käytetään laajalti teollisuusuuneissa, joissa lämmityslähteen tai palamiskaasujen tulee pysyä erillään uunin työkammiosta.
Putken sisällä syntyvä lämpö siirtyy putken seinämän läpi ja säteilee kohti uunin kuormaa.

Tämä lämmitysjärjestely voi auttaa tarjoamaan:

• Ohjattu uunin ilmapiiri

• Vähentynyt suora liekkikosketus

• Vakaa lämmönjako

• Tasaisempi uunin lämpötila

• Luotettava jatkuva lämmitysteho


Tyypilliset sovellukset
HU U-muotoisia säteilyputkia voidaan käyttää:

• Lämpökäsittelyuunit

• Hehkutusuunit

• Karkaisuuunit

• Karkaisuuunit

• Hiiletysuunit

• Jatkuvat uunit

• Rullauunit

• Suojaava ilmakehä uunit

• Teräksen käsittelylinjat

• Teollisuuden lämmityslaitteet


Tämä spesifikaatio sopii erityisen hyvin järjestelmiin, jotka vaativat halkaisijaltaan suuria, pitkiä U-muotoisia säteilyputkia korkean lämpötilan epäsuoraan lämmitykseen.

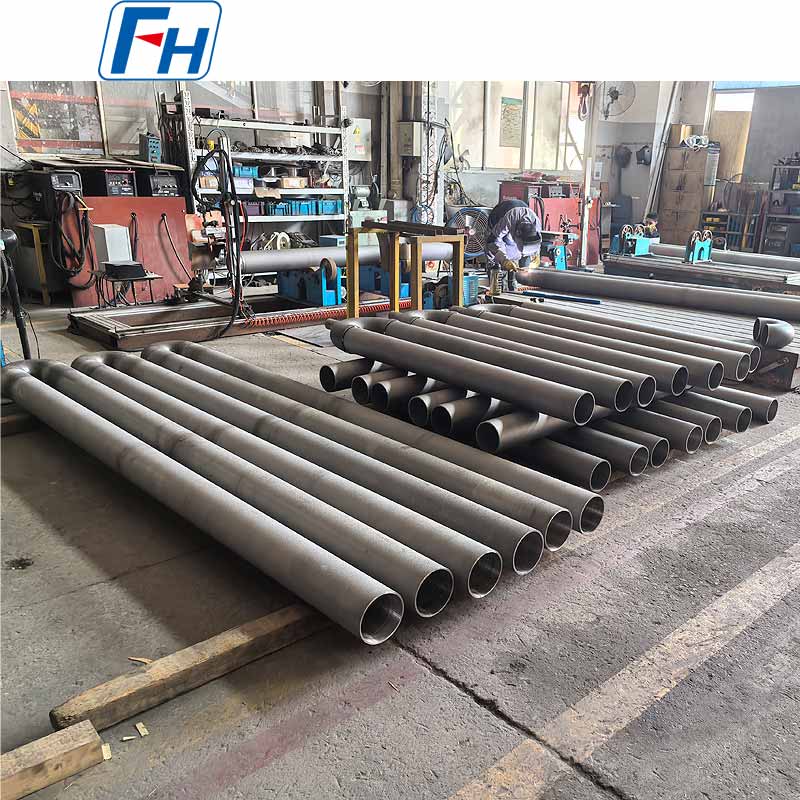

Valmistusprosessi
Teknisestä piirustuksesta riippuen valmistusprosessi voi sisältää:
Materiaalin valmistelu → Putken valmistus → U-taivutus / kulmakappaleen valmistus → Asennus → Hitsaus → Koneistus → Asennuslevyn valmistus → Eristyskokoonpano → Mittatarkastus → Lopputarkastus

Tärkeimmät valmistuksen valvontalaitteet sisältävät:

• Ulko- ja sisähalkaisija

• Seinän paksuus

• Putken suoruus

• Keskietäisyys

• Taivutusgeometria

• Hitsauksen laatu

• Kokonaismitat

• Asennuslevyn kohdistus

• Sopiva eristyskokoonpano


Tarkka mittojen hallinta on erityisen tärkeää 2154,24 mm pitkälle säteilyputkelle, koska asennuksen kohdistus vaikuttaa suoraan uunin kokoonpanoon ja huoltoon.

Tärkeimmät tuotteen edut
HU Lämmönkestävä metalliseos
Suunniteltu vaativiin teollisuusuuniympäristöihin.
Suuri Ø152,4 mm Halkaisija
Tarjoaa huomattavan säteilevän lämmityspinnan.
Putken pituus 2154,24 mm
Soveltuu suuriin teollisuusuuneihin.
4,8 mm nimellinen seinäpaksuus
Laskettu määritetystä ulkohalkaisijasta Ø152,4 mm ja sisähalkaisijasta Ø142,8 mm.
Täydellinen kokoonpanotarvike
Saatavana eristyslohkoilla, pohjalevyillä ja asennusosilla.
Custom Engineering
Keskietäisyys, taivutussäde, asennusrakenne ja muut mitat voidaan mukauttaa.
Korvaava valmistus
Olemassa olevat säteilyputkikokoonpanot voidaan toistaa piirustusten, näytteiden tai mittojen mukaan.

Laadunvalvonta
Projektin vaatimuksista riippuen tarkastus voi sisältää:

• Materiaalin tarkastus

• Kemiallisen koostumuksen tarkastus

• Ulkohalkaisijan tarkastus

• Sisähalkaisijan tarkastus

• Seinän paksuus measurement

• Kokonaispituuden tarkastus

• Katsastus keskustasta

• Taivutusgeometria inspection

• Hitsauksen tarkastus

• Asennuslevyn tarkastus

• Lopullinen kokoonpanotarkastus


Lisätarkastusvaatimuksista voidaan sopia ennen tuotantoa.

Miksi valita FH®-seos?
FH® Alloy on erikoistunut räätälöityihin lämmönkestäviin metalliseoskomponentteihin teollisuusuuneihin ja lämpökäsittelylaitteisiin.

Säteilyputkivalikoimaamme kuuluvat:

• HU U-muotoiset säteilyputket

• Cr25Ni35 U-muotoiset säteilyputket

• P-tyypin säteilyputket

• I-tyypin säteilyputket

• Suorat säteilevät putket

• Kaasukäyttöiset säteilyputket

• Erikoismuotoiset säteilyputket

• Mukautetut säteilyputkikokoonpanot


Valmistamme myös uunin teloja, keskipakovaluputkia, lämpökäsittelylaitteita, uunipeltejä, uunikoreja ja muita mukautettuja uunin komponentteja.

Pyydä tarjous
Jos haluat tarkan tarjouksen, anna:

1. Tekninen piirustus

2. Materiaaliluokka

3. Ulkohalkaisija

4. Sisähalkaisija tai seinämän paksuus

5. Kokonaispituus

6. Keskietäisyys

7. U-taivutussäde

8. Asennuslevyn mitat

9. Käyttölämpötila

10. Uunin tunnelma

11. Vaadittu määrä


Lähetä piirustus tai olemassa olevat säteilyputken tekniset tiedot FH® Alloylle teknistä tarkastelua ja tarjousta varten.

FAQ
Q1: Voitko valmistaa Ø152,4 × Ø142,8 × 2154,24 mm U-muotoisia säteilyputkia?
Kyllä. FH® Alloy voi valmistaa tämän HU-säteilyputken spesifikaation ja voi myös säätää mitat uunin suunnittelun mukaan.

Q2: Mikä on seinämän paksuus?
Ø152,4 mm:n ulkohalkaisijan ja Ø142,8 mm:n sisähalkaisijan perusteella nimellinen radiaalinen seinämäpaksuus on 4,8 mm.

Q3: Voidaanko keskietäisyyttä mukauttaa?
Kyllä. Keskietäisyys, taivutussäde, suora jalan pituus, kokonaiskorkeus ja asennusmitat voidaan räätälöidä.

Q4: Voitko toimittaa eristyslohkot ja asennusalustan?
Kyllä. Säteilyputki voidaan toimittaa täydellisenä kokoonpanona räätälöityjen eristyslohkojen, asennuslevyjen ja niihin liittyvien asennuskomponenttien kanssa.

Q5: Voidaanko HU korvata toisella lämmönkestävällä seoksella?
Kyllä. Materiaali voidaan valita käyttölämpötilan, uunin ilmakehän, lämpökiertoolosuhteiden ja odotetun käyttöiän mukaan.

Q6: Voitko valmistaa korvaavia säteilyputkia?
Kyllä. Olemassa olevat säteilyputket voidaan toistaa teknisistä piirustuksista, näytteistä, valokuvista tai mitoista.
