Mukautettu P-tyypin säteilyputki teollisuusuuneihin

Lämmönkestävä metalliseos säteilevä putkikokoonpano | Mukautettu asennuslevy ja liitännät | FH® metalliseos
FH® metalliseos valmistaa räätälöityjä P-tyypin säteilyputkia teollisuusuuneihin ja lämpökäsittelylaitteisiin tarjoamalla täydellisiä säteilyputkikokoonpanoja asiakkaan piirustusten, uunin mittojen, käyttölämpötilan, ilmakehän ja poltinjärjestelmän vaatimusten mukaisesti.

P-muotoinen konfiguraatio yhdistää pitkät suorat säteilevät osat paluukaarteilla, luoden pidennetyn lämmityspolun suhteellisen kompaktissa uunitilassa.

Tämän tyyppinen säteilyputki sopii teollisuuden lämmitysjärjestelmiin, jotka vaativat epäsuoraa lämmitystä, säädeltyä uunin ilmapiiriä, vakaata lämmönjakoa ja räätälöityä uunin integrointia.

Tuotteen yleiskatsaus

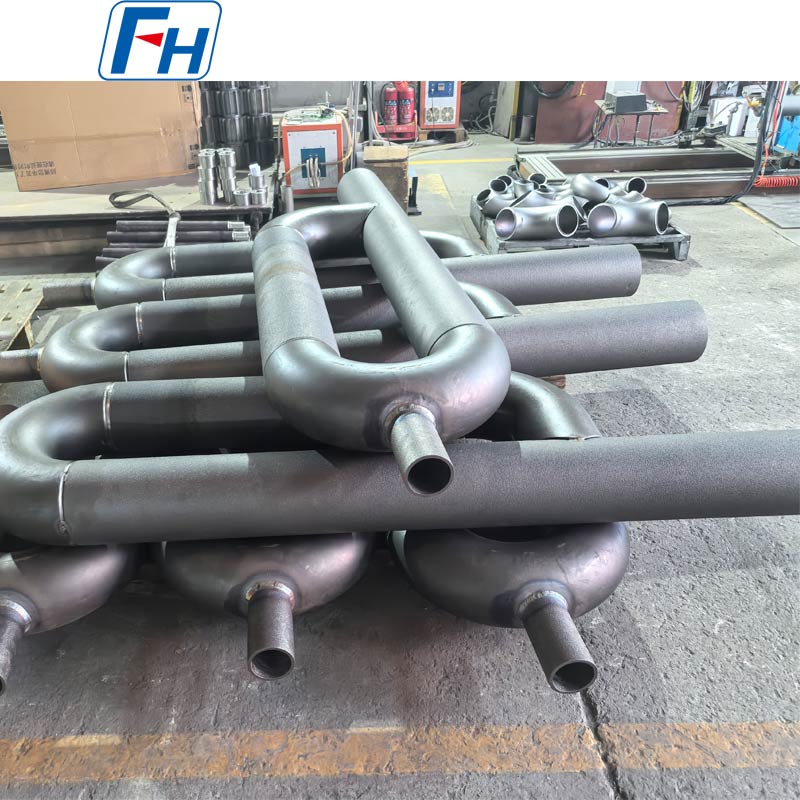

P-tyypin säteilyputki käyttää useita suoria putkiosia ja paluukaarta muodostamaan jatkuvan lämmityspolun.
Perinteiseen suoraan säteilyputkeen verrattuna P-tyyppinen rakenne voi tarjota pidemmän säteilypinnan säilyttäen samalla kompaktin asennusjärjestelyn.
Esitetty tuote voidaan valmistaa täydellisenä kokoonpanona, joka sisältää:

• Tärkeimmät säteilyputkiosat

• Paluu mutkat

• Asennuslevy

• Polttimen puoleinen liitäntä

• Poisto/poistoliitäntä

• Tukikomponentit

• Mukautetut asennusliittymät


FH® Alloy tukee sekä uusia uuniprojekteja että korvaavien säteilyputkien valmistusta.

Tyypilliset tekniset tiedot

P-tyypin säteilyputken mitat
Jokainen P-tyypin säteilyputki voidaan valmistaa asiakkaan uunin layoutin mukaan.

Tyypillisiä mittaparametreja ovat:

• OD – Putken ulkohalkaisija

• WT – Seinän paksuus

• L – Kokonaispituus

• C – Keskietäisyys

• R – Paluun taivutussäde

• W – kokonaisleveys

• Asennuslevy dimensions

• Liitosputken halkaisija

• Yhteyden pituus

• Asennusreiän mitat

• Polttimen käyttöliittymän mitat


Piirustusviite

• OD = ulkohalkaisija

• WT = seinämän paksuus

• L = Kokonaispituus

• C = Keskietäisyys

• R = Taivutussäde


Kaikki mitat voidaan räätälöidä asiakkaan piirustusten, näytteiden tai olemassa olevien uunin mittojen mukaan.

P-muotoinen monitoimirakenne
Suurin ero P-tyypin säteilyputken ja tavanomaisen suoran säteilyputken välillä on sen paluuvirtausgeometria.
Useita suoria osia on yhdistetty kaarevilla paluuosilla, mikä muodostaa pidemmän sisäisen virtausreitin.
Tämä suunnittelu voi tarjota:

• Isompi säteilylämmityspinta

• Pidempi lämmityspolku

• Kompakti asennusjärjestely

• Joustava uunin asettelu

• Vakaa lämmönsiirto

• Räätälöity polttimen ja pakokaasun järjestely


Tarkka P-tyypin geometria tulee suunnitella todellisen uunin mukaan sen sijaan, että käytettäisiin yhtä standardimittaa jokaisessa sovelluksessa.

Lämmönkestävät metalliseosmateriaalit
Materiaalin valinta on kriittinen säteilyputken käyttöiän kannalta.
FH® Alloy voi valmistaa P-tyypin säteilyputkia käyttämällä erilaisia lämmönkestäviä materiaaleja, mukaan lukien:

• 1.4848

• 1.4849

• 1.4852

• 2.4879

• Cr-Ni lämmönkestävät seokset

• Korkean Ni:n lämmönkestävät seokset

• Nikkelipohjaiset korkean lämpötilan seokset

• Muut asiakkaan määrittelemät arvosanat


Materiaalin valinnassa tulee huomioida:

• Käyttölämpötila

• Uunin tunnelma

• Polttimen olosuhteet

• Lämpöpyöräilytaajuus

• Hapetusolosuhteet

• Putken seinämän paksuus

• Vaadittu käyttöikä


Jos materiaalia ei ole määritelty, FH® Alloy voi tarjota materiaalinvalintatukea uunin todellisten käyttöolosuhteiden perusteella.

Suunniteltu epäsuoraan uunilämmitykseen
P-tyypin säteilyputkia käytetään yleisesti siellä, missä polttimen liekki ja palamiskaasut on säilytettävä erillään uunin työkammiosta.
Lämpö siirtyy säteilyputken seinämän läpi ja säteilee kohti uunin sisällä olevia työkappaleita.
Tämä järjestely voi auttaa tarjoamaan:

• Ohjattu uunin ilmapiiri

• Vähentynyt suora liekkikosketus

• Vakaampi lämmitys

• Tasainen lämpötilan jakautuminen

• Luotettava jatkuva toiminta


Mukautettu asennuslevy ja liitännät

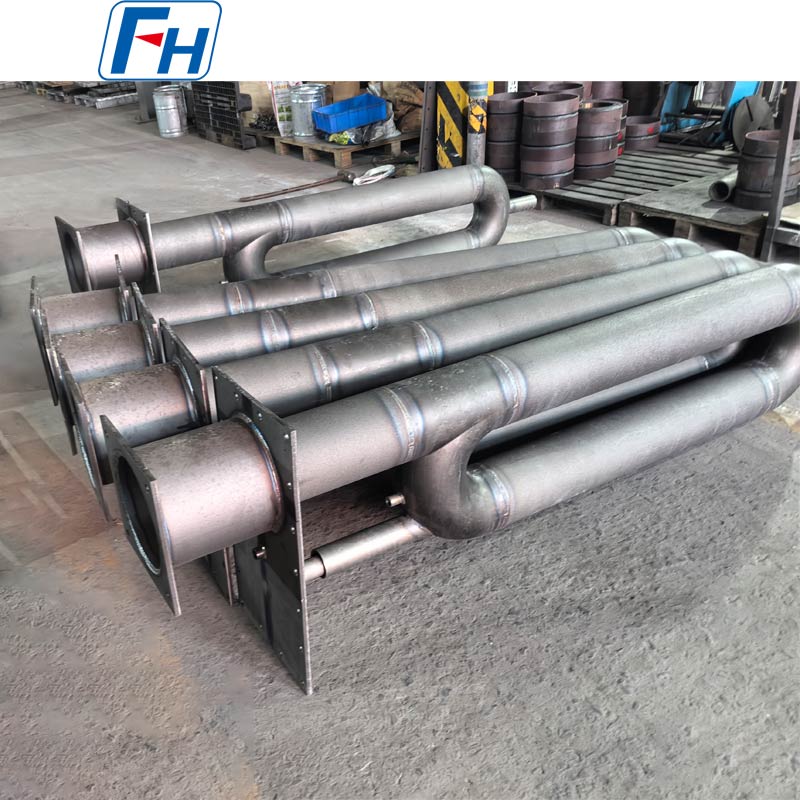

Esitetyssä P-tyypin säteilyputkessa on mukautettu asennuslevy ja päätyliitäntärakenne.
FH® Alloy voi mukauttaa:

• Asennuslevy width and height

• Levyn paksuus

• Asennusreikien määrä

• Reiän halkaisija ja sijainti

• Polttimen liitäntä

• Pakokaasuliitäntä

• Liitosputken halkaisija

• Tukirakenne

• Asennussuunta


Näin koko kokoonpano sopii asiakkaan olemassa olevaan uunin käyttöliittymään.

Tyypilliset sovellukset
P-tyypin säteilyputkia käytetään laajalti:

• Lämpökäsittelyuunit

• Hehkutusuunit

• Karkaisuuunit

• Karkaisuuunit

• Hiiletysuunit

• Jatkuvat uunit

• Rullauunit

• Suojaava ilmakehä uunit

• Teräksen käsittelylinjat

• Teollisuuden lämmitysjärjestelmät


Ne soveltuvat erityisen hyvin sovelluksiin, joissa tarvitaan pitkä säteilylämmityspolku rajoitetussa uunitilassa.

Valmistusprosessi
Suunnittelusta riippuen valmistus voi sisältää:
Materiaalin valmistelu → Putken valmistus → Suoran osan valmistelu → Palautustaivutuksen valmistus → Kokoaminen → Hitsaus → Asennuslevyn valmistus → Työstö → Mittatarkastus → Pinnan puhdistus → Lopputarkastus

Tärkeimmät valmistuksen valvontalaitteet sisältävät:

• Putken suoruus

• Seinän paksuuden johdonmukaisuus

• Taivutusgeometria

• Keskietäisyys

• Hitsauksen laatu

• Kytkennän kohdistus

• Asennuslevy accuracy

• Kokonaismittojen toleranssi


Monimutkaisissa P-tyypin rakenteissa oikean kohdistuksen säilyttäminen useiden putkiosien välillä on erityisen tärkeää.

Tärkeimmät edut
Laajennettu lämmityspolku
P-muotoinen rakenne tarjoaa pidemmän säteilypolun kuin yksinkertainen suora putki.
Kompakti uunin asettelu
Useita putkiosia voidaan järjestää rajoitetulle uunin asennusalueelle.
Mukautetut lämmönkestävät materiaalit
Materiaali voidaan valita uunin lämpötilan ja ilmakehän mukaan.
Täydellinen kokoonpanovalmistus
Putkiosat, mutkat, asennuslevyt ja liitosrakenteet voidaan toimittaa yhtenä kokonaisuutena.
Piirustuspohjainen tuotanto
Soveltuu erittäin räätälöityihin teollisuusuuniprojekteihin.
Korvaava valmistus
Olemassa olevat P-tyypin säteilyputket voidaan toistaa piirustuksista, näytteistä, valokuvista tai mittamittauksista.

Laadunvalvonta
Asiakkaan vaatimuksista riippuen tarkastus voi sisältää:

• Materiaalin tarkastus

• Kemiallisen koostumuksen analyysi

• Mittatarkastus

• Seinän paksuuden mittaus

• Taivutusmittojen tarkastus

• Keskietäisyys inspection

• Hitsauksen tarkastus

• Asennuslevy inspection

• Liitäntämittojen tarkastus

• Lopullinen kokoonpanotarkastus


Erityisistä tarkastusvaatimuksista voidaan sopia ennen tuotantoa.

Miksi valita FH®-seos?
FH® Alloy on erikoistunut räätälöityihin lämmönkestäviin metalliseoskomponentteihin teollisuusuuneihin ja lämpökäsittelylaitteisiin.
Säteilyputkivalikoimaamme kuuluvat:

• P-tyypin säteilyputket

• U-muotoiset säteilyputket

• I-tyypin säteilyputket

• Suorat säteilevät putket

• Kaasukäyttöiset säteilyputket

• Erikoismuotoiset säteilyputket

• Mukautetut säteilyputkikokoonpanot


Valmistamme myös:

• Uunin rullat

• Keskipakovaluputket

• Lämpökäsittelylaitteet

• Uunin tarjottimet

• Uunin korit

• Mukautetut lämmönkestävät uunikomponentit


FH® Alloy tukee OEM-valmistusta, piirustuspohjaista tuotantoa, vaihtoprojekteja ja räätälöityjä seosten valintaa kansainvälisille asiakkaille.

Pyydä tarjous
Jos haluat tarkan tarjouksen P-tyypin säteilyputkestasi, toimita:

1. Tekninen piirustus tai luonnos

2. Putken ulkohalkaisija

3. Seinän paksuus

4. Kokonaismitat

5. Keskietäisyys

6. Palautustaivutuksen mitat

7. Materiaaliluokka

8. Asennuslevy dimensions
9. Polttimen/poiston liitännän tiedot

10. Käyttölämpötila

11. Uunin tunnelma

12. Vaadittu määrä


Lähetä piirustus tai olemassa olevat säteilyputken tekniset tiedot FH® Alloylle teknistä tarkastelua ja tarjousta varten.

FAQ
Q1: Voitko valmistaa P-tyypin säteilyputkia piirustuksemme mukaan?
Kyllä. FH® Alloy on erikoistunut räätälöityyn valmistukseen asiakkaiden piirustusten, näytteiden ja uunin mittojen perusteella.

Q2: Mitä eroa on P-tyypin ja U-tyypin säteilyputkien välillä?
U-tyyppinen säteilyputki koostuu tavallisesti kahdesta yhdensuuntaisesta päähaarasta, jotka on yhdistetty yhdellä paluukäyrällä. P-tyypin säteilyputkessa käytetään monimutkaisempaa paluuvirtausjärjestelyä, jossa on useita osia, mikä mahdollistaa pidemmän lämmityspolun uunissa.

Q3: Voiko asennuslevyä mukauttaa?
Kyllä. Levyjen mitat, paksuus, asennusreiät, liitosaukot ja asennuspaikat voidaan valmistaa uunin piirustuksen mukaan.

Q4: Mitä materiaaleja voidaan käyttää?
Saatavilla olevat vaihtoehdot ovat 1.4848, 1.4849, 1.4852, 2.4879, korkea-Cr/Ni-seokset, nikkelipohjaiset seokset ja muut asiakkaan määrittämät lämmönkestävät laatulajit.

Q5: Voitko valmistaa korvaavia P-tyypin säteilyputkia?
Kyllä. Olemassa olevat tuotteet voidaan toistaa piirustusten, näytteiden, valokuvien tai mittojen avulla.

Q6: Voitko toimittaa täydellisen säteilyputkikokoonpanon?
Kyllä. FH® Alloy voi valmistaa putkiosat, palautuskaaret, asennuslevyt, liitokset ja niihin liittyvät rakenneosat täydellisenä kokoonpanona.
