FH® 310S hitsatut telinekiinnitys typenpoistouuniin

FH® 310S hitsattu teline / teline | Kaasu- ja plasmanitrausuuneihin

Tärkeimmät edut

• Alkuperäinen 310S (UNS S31008)
  Korkeampi kromi- ja nikkelipitoisuus kuin 304/309 – erinomainen hapettumisenkestävyys ja virumislujuus jopa 650 °C:seen.
• Optimoitu hitsaus uunihuoltoon
  Laser-TIG-hybridihitsaus minimaalisella lämmöntuolla – vähentää hitsin herkistymistä ja halkeiluriskiä syklisessä kuumennuksessa.
• Vahvistettu virumista estävä muotoilu
  FEA-optimoitu ripa-asetelma ja kulmat – minimoi painumisen ja vääristymisen kuormituksen alaisena typpilämpötiloissa.
• Valinnainen tarttumaton pinnoite
  FH® keraaminen pinnoite vähentää osien tarttumista ja hidastaa nitridin kertymistä telineen pinnoille (pidentää puhdistusväliä).
• Mukautetut koot ja kokoonpanot
  Yksi- tai monikerroksinen, pyöreä tai neliö – suunniteltu uunin retorttiin ja osan geometriaan.



Tekniset tiedot

Miksi FH® 310S -telineiden valaisimet?

1. Oikea materiaali useimpiin typpitöihin
310S on todistettu, kustannustehokas valinta nitrausvalaisimiin. Se tarjoaa paremman lujuuden korkeissa lämpötiloissa kuin 304 ja kestää yli 309 hilseilyä. FH® käyttää vain prime 310S:ää täydellä jäljitettävyydellä.

2. Hitsaukset, jotka kestävät
Huono hitsaus aiheuttaa halkeamia ja putoavia osia. Hybridilaser-TIG-prosessimme tuottaa sileitä, täysin läpäiseviä hitsejä minimaalisella kovametallisaostuksella – mikä on kriittistä lämpösyklin kestävyyden kannalta.

3. Käytännön suunnittelu todelliseen uunikäyttöön

• Pyöristetyt reunat vähentävät valokaaren riskiä plasmanitridoinnissa
• Muotoillut kulmat estävät telineen vääntymisen
• Jalat tai jalustat pitävät osat poissa uunin lattiasta

4. Rehellinen opastus
Emme väitä, että 310S on "immuuni" nitridille – se kehittää pintanitridikerroksen ajan myötä. Mutta kunnollisella puhdistuksella (esim. kevyt puhallus 30–50 syklin välein), FH® 310S -telineet tarjoavat luotettavaa, ennustettavaa palvelua kohtuulliseen hintaan.

Sovellukset

1. Kaasunitraus (ammoniakkiatmosfääri)

2. Plasma/ioni nitraus

3. Karkaisu nitrauksen jälkeen

3. Osat: hammaspyörät, akselit, muotit, muotit, kiinnikkeet, venttiilin osat

Materiaalin arvotaulukko:

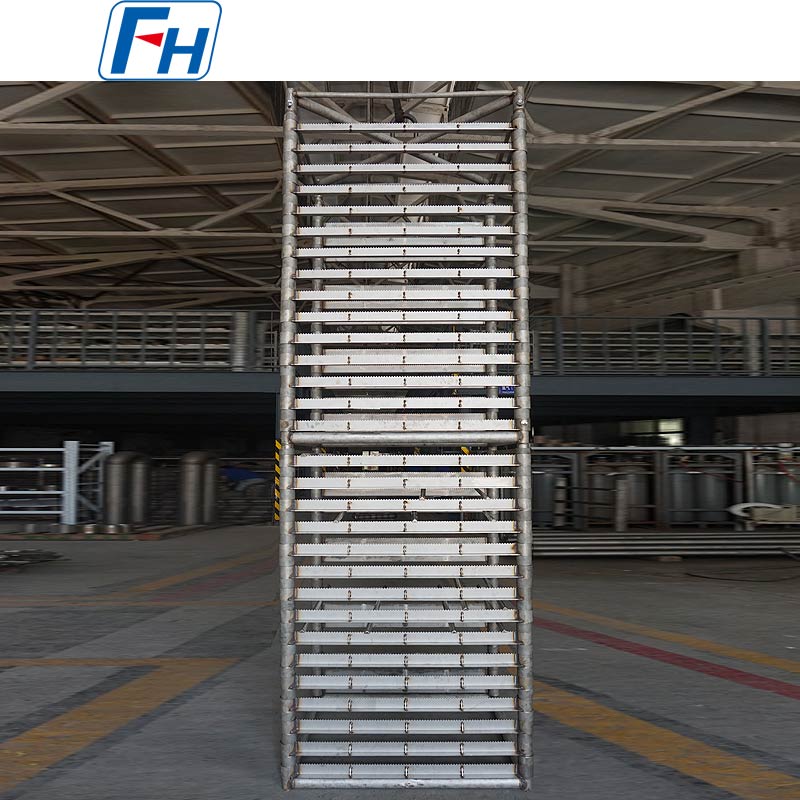

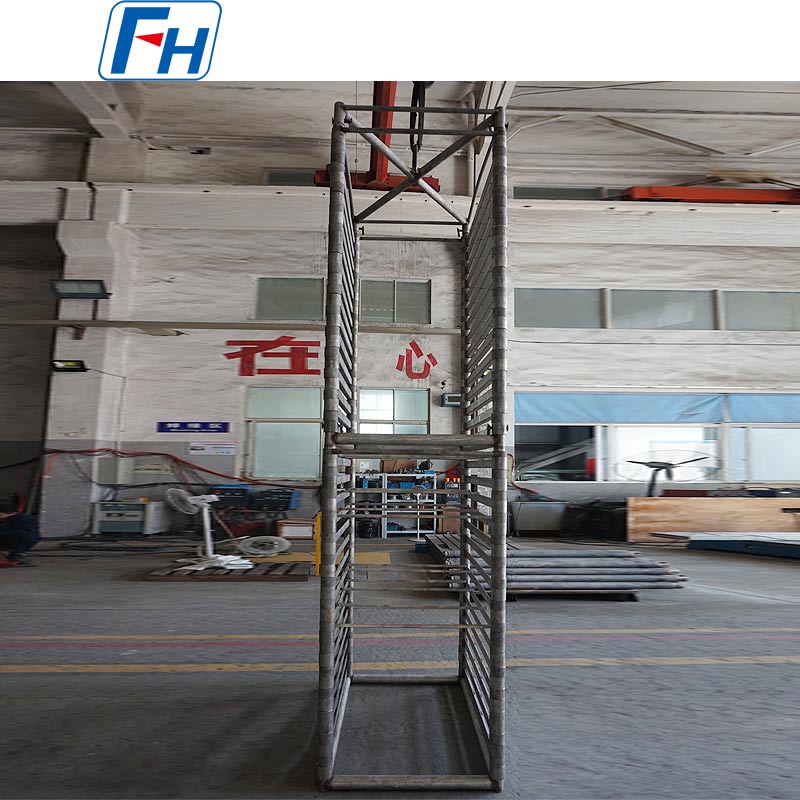

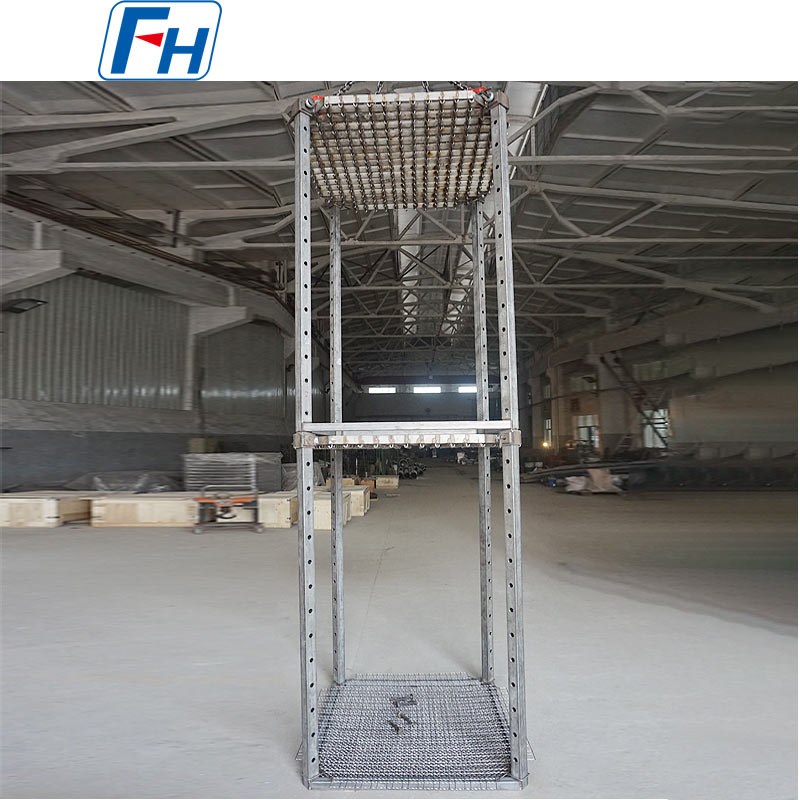

Aitoja valokuvia FH®-lämpökäsittelylaitteista

Tilausprosessi

• Ilmoita uunin tunnus, osan mitat ja erän enimmäispaino
• FH®-tiimi ehdottaa 3D-asettelua ja kuormituslaskentaa
• Vahvista pinnoite (vakio tai tarttumaton)
• Tuotanto: 10-15 työpäivää mukautetuille kooille
• Toimitukseen sisältyy MTC, hitsin tarkastuskuvat ja ensikäyttöopas



UKK:

K1: Kuinka kauan 310S-teline kestää typpiuunissa?
V: Säännöllisellä puhdistuksella (30–50 syklin välein) FH® 310S -teline kestää tyypillisesti 80–150 jaksoa. 310S on parempi kuin 304/309, mutta se kehittää pintanitridikerroksen ajan myötä. Äärimmäisen pitkän käyttöiän tai raskaiden kuormien tapauksessa harkitse Inconelia – ota meihin yhteyttä.

Q2: Kuinka puhdistan ja huollan telineen?
V: Kevyt helmipuhallus (lasihelmet, ≤0,3 MPa) tai mieto peittaustahna 30–50 syklin välein. Älä käytä hiiliteräsharjoja tai voimakasta hiontaa – ne vahingoittavat suojaavaa oksidikerrosta.

Q3: Vääntyykö tai painuuko teline typpilämpötiloissa (600–650 °C)?
V: Minimi. FH®-telineissä on FEA-optimoidut rivat ja kulmat. Tyypillinen virumisen muodonmuutos on <2 mm 500 mm:n pituutta kohti 100 syklin jälkeen. Ylikuormitus tai yli 650°C nopeuttaa vääntymistä.

Q4: Tarjoatko nitridiä estävää pinnoitetta? Mitä se tekee?
V: Kyllä. Valinnainen keraaminen pinnoitteemme hidastaa merkittävästi nitridin kertymistä ja pidentää puhdistusväliä 80–100 jaksoon. Pinnoite on kulutustavara ja FH® voi levittää sen uudelleen.

Q5: Mikä on takuusi ja toimitatko materiaalitodistuksia?
V: 12 kuukautta valmistusvirheitä vastaan ​​(hitsaushalkeamat, materiaalivirheet). Pinnan nitraus ja asteittainen vääntyminen ovat normaalia kulumista – ei kuulu. Jokaisen telineen mukana tulee 310S-myllytestitodistus (MTC).
