FH®-hitsatut lämpökäsittelykiinnikkeet | Tarkkuussuunniteltu uunisovelluksiin

FH®-hitsatut lämpökäsittelykiinnikkeet

Tärkeimmät edut

• Tarkkuushitsaustekniikka
  Hybridilaser-TIG-hitsausprosessi – minimaalinen lämpövaikutusalue, täydellinen tunkeutuminen ja sileät roiskeettomat saumat.
• Ei hitsauspudotusta tai roiskeita
  Puhdas hitsausprosessi poistaa löysät hitsaushelmet tai roiskeet, jotka voivat pudota osiin käsittelyn aikana.
• Lämpöväsymystä kestävä
  Jännitystä kevennetty rakenne ja optimoitu hitsin geometria kestävät halkeilua satojen lämmitys- ja jäähdytysjaksojen aikana.
• Vahvempi kuin Cast
  Hitsatut rakenteet tarjoavat suuremman vetolujuuden ja paremman iskunkestävyyden kuin valuvaihtoehdot – ihanteellinen raskaille kuormille.
• Täysin muokattavissa
  Mikä tahansa koko, muoto tai kokoonpano – alustat, korit, ristikot, telineet, ripustuskalusteet ja osakohtaiset mallit.

Hitsausominaisuudet

Miksi valita FH®-hitsatut kiinnikkeet?

1. Tarkkuushitsaus – FH®-ero

2. Puhdas käyttö – Ei osien kontaminaatiota
Hitsausroiskeet, löysät helmet tai karkeat hiontajäljet voivat irrota uunin käytön aikana ja pudota osiin – aiheuttaen pintavirheitä tai korjauksia. FH®-laser/TIG-hitsaus tuottaa puhtaat, sileät saumat, jotka pysyvät ehjinä satojen jaksojen ajan.

3. Vahvempi kuin valettu – raskaille kuormille

4. Stressivapautettu rakentaminen

• Kaikki FH®-hitsatut kiinnikkeet korkeissa lämpötiloissa (≥600°C) käyvät läpi jännitystä vähentävän hitsauksen jälkeen. Tämä:
• Vähentää hitsauksesta aiheutuvaa jäännösjännitystä
• Estää vääristymisen ensimmäisten uunijaksojen aikana
• Pidentää lämpöväsymisikää



Tekniset tiedot

Laadunvalvonta
Jokainen FH®-hitsattu kiinnike käy läpi:

1. Materiaalin tarkastus – MTC vahvistaa laadun ja koostumuksen
2. Mittatarkastus – ±1 mm toleranssi kriittisissä mitoissa
3. Hitsauksen silmämääräinen tarkastus – Ei halkeamia, huokoisuutta tai roiskeita
4. Tasaisuuden tarkistus – Lokeroille ja pohjalokeroille
5. Kuormitustesti – Pyynnöstä raskaille malleille

Sovellukset
Prosessit:

• Kovettuminen / Karkaisu
• Karkaisu
• Hehkutus
• Hiiletys/hiiletys
• Kaasu/plasma nitraus
• Stressiä lievittävä

Materiaalin arvotaulukko:

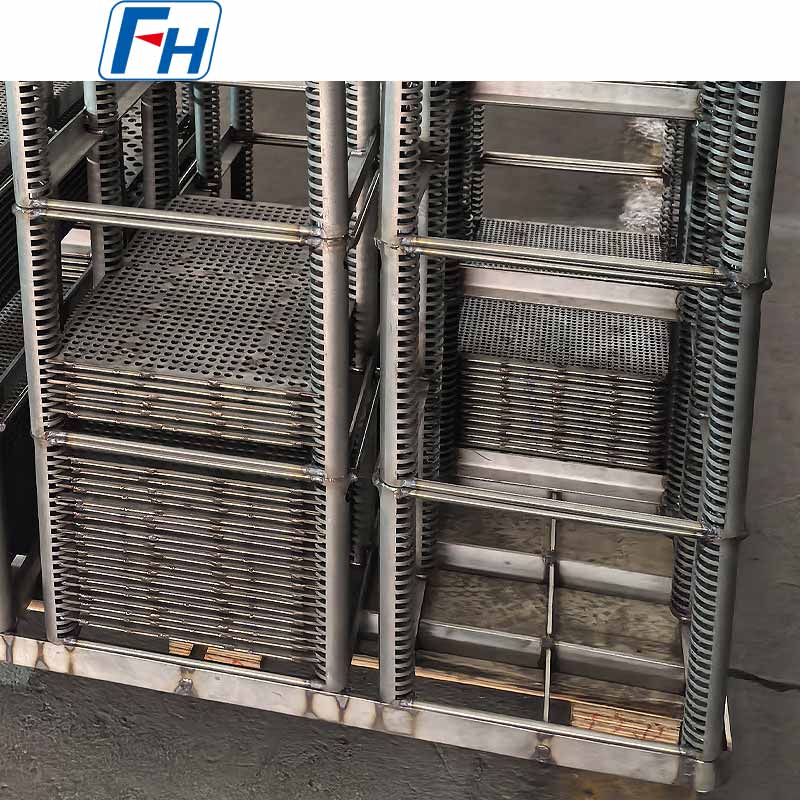

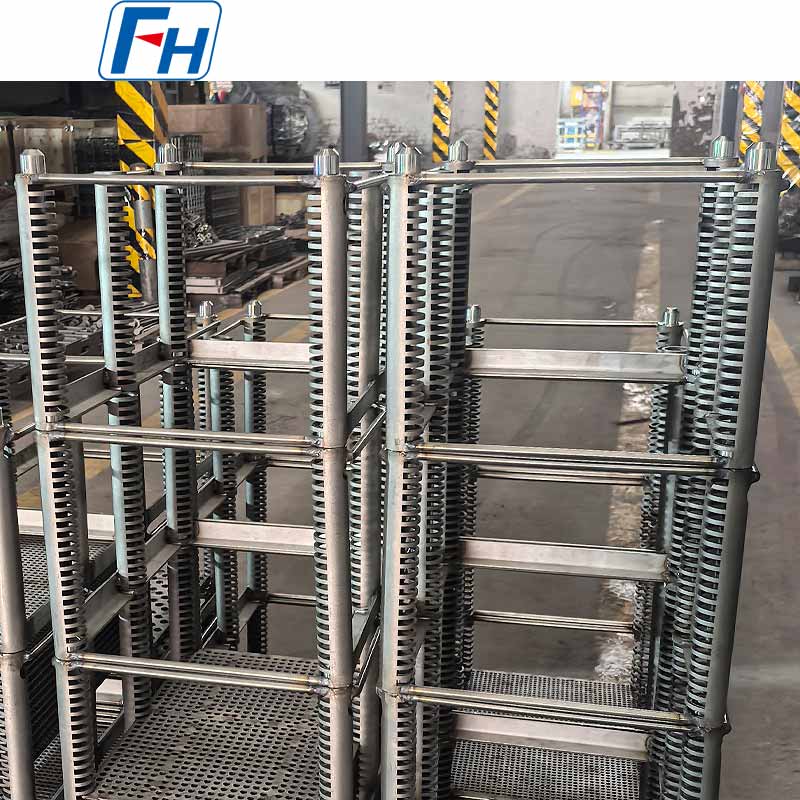

Aitoja valokuvia FH®-lämpökäsittelylaitteista

Tilausprosessi

• Ilmoita uunin sisähalkaisija (tai L×W), syvyys ja pääsytapa
• Jaa osien mitat, enimmäiskuorman paino erää kohti ja käyttölämpötila
• Määritä ilmapiiri (hiiletys, hiilitriding, hehkutus jne.)
• FH®-insinöörit ehdottavat täydellisen järjestelmän suunnittelun 3D-asettelua
• Vahvista komponenttien määrät (yksi pohjalokero korien määrä)
• Tuotanto: 15-25 työpäivää
• Toimitus sisältää: MTC, tarkastusraportit, pinoamiskaavio, hoito-opas



UKK:

Kysymys 1: Miksi valita hitsatut kiinnikkeet valuvalojen sijaan?
V: Hitsatut kiinnikkeet tarjoavat useita etuja:

• Suurempi lujuus – parempi veto- ja iskunkestävyys
• Nopeampi läpimenoaika – ei vaadi mallinvalua
• Helpompi korjaus – vaurioituneet hitsit voidaan hitsata uudelleen
• Ei huokoisuutta – valetuissa osissa voi olla sisäisiä aukkoja
• Pienemmät kustannukset pienille määrille – ei työkaluinvestointeja


Monimutkaisille geometrioille tai erittäin suurille sarjoille valu voi silti olla sopiva – FH® tarjoaa molemmat.

Q2: Mitä hitsausprosesseja FH® käyttää?
V: Käytämme hybridilaser-TIG-hitsausta useimmissa lämpökäsittelylaitteissa. Laser tarjoaa syvän tunkeutumisen minimaalisella lämmöntuolla; TIG tarjoaa sileän, roiskettoman pinnan. Tämä yhdistelmä tuottaa vahvimmat ja puhtaimmat hitsit uunisovelluksiin.

Q3: Kuinka estän hitsin halkeilun korkean lämpötilan palvelussa?
V: FH® estää hitsin halkeilua kolmella menetelmällä:

• Materiaalin valinta – hitsattavien lämmönkestävien metalliseosten avulla
• Esihitsauksen valmistelu – puhtaat, oikein sovitetut liitokset
• Hitsauksen jälkeinen jännityksenpoisto – poistaa jäännösjännitykset ennen ensimmäistä käyttöä


Valaisimemme on suunniteltu erityisesti lämpöpyöräilyyn.

Q4: Putoaako osilleni hitsausroiskeita tai irtonaisia ​​helmiä?
V: Ei. FH®-laser/TIG-hitsaus ei tuota roiskeita – toisin kuin puikko- tai MIG-hitsaus. Hitsisaumat ovat sileät ja täysin sulaneet. Hitsauksen jälkeistä hiontaa ei tarvita, mikä tarkoittaa, ettei hiontapölyä tai jännitysnousuja tarvita.

Q5: Voitko korjata nykyisen hitsatun kiinnikkeeni?
V: Kyllä, jos vahinko on paikallinen. Voimme:

• Hitsaa halkeilevat liitokset uudelleen
• Vaihda vaurioituneet osat
• Vahvista heikkoja alueita


Ota yhteyttä kuvilla korjausarviointia varten. Vakavasti vääntyneet tai hiiltyneet kalusteet eivät yleensä ole korjattavissa.

Q6: Mitä materiaaleja FH® voi hitsata lämpökäsittelylaitteisiin?
V: Hitsaamme kaikki yleiset lämpökäsittelymateriaalit:

• Hiiliteräs (matalissa lämpötiloissa)
• 310S (UNS S31008)
• 1,4828 (X15CrNiSi20-12)
• 1,4849 (X15CrNiSi25-21)
• Inconel / Ni-pohjaiset seokset


Ota yhteyttä muita seoksia varten.

Q7: Toimitatko hitsausraportteja?
V: Kyllä. Vakiotarkastus sisältää silmämääräiset ja mittatarkastukset. Kriittisissä sovelluksissa voimme pyynnöstä toimittaa väriaineen tunkeutumisen (PT) tai radiografisen (röntgen) tarkastusraportit.

Q8: Mikä on takuusi?
V: 12 kuukautta valmistusvirheitä vastaan ​​(hitsaushalkeamat, materiaalivirheet, huono ammattitaito). Normaalia kulumista, mukaan lukien virumista, lämpöväsymystä ja ilmakehäiskua, ei kateta – näitä odotetaan ajan myötä. Kaikki kiinnikkeet tarkastetaan ennen toimitusta.

Q9: Kuinka voin tilata mukautetun hitsatun kiinnikkeen?
V: Yksinkertainen prosessi:

1. Lähetä meille osapiirustuksesi, uunin mitat ja prosessitiedot
2. FH® tarjoaa CAD-suunnittelun ja tarjouksen 48 tunnin sisällä
3. Hyväksy suunnittelu ja tee tilaus
4. Tuotanto: 10-20 työpäivää
5. Toimitus MTC:llä ja tarkastusraportilla
