1.4825 1480x1180x600mm lämpökäsittelylaitteet sammutusuuneihin | FH®

FH® sammutusuunin lämpökäsittelylaitteet:

Karkaisuuunien kalusteiden ei tule vain kestää korkeita lämpötiloja muiden lämpökäsittelylaitteiden tapaan, vaan niillä on myös oltava korkea kuumalujuus, erinomainen lämpöväsymiskestävyys ja riittävä sitkeys kestääkseen voimakkaan lämpöshokin ja mahdollisen korroosion sammuttajista (öljy, vesi, polymeeriliuokset tai suolakylvyt).

1. Tarkka paikannus ja varmistus: Varmistaa, että työkappale ei liiku siirron ja karkaisun aikana, mikä estää liikkeen aiheuttaman epätasaisen jäähtymisen.

2. Aktiivinen vääristymän hallinta: Tämä on sen kriittisin toiminto. Se vastustaa työkappaleen vääntymistä korkeassa lämpötilassa tapahtuvan pehmennyksen ja vaimentavan supistumisen aikana tuen, rajoituksen tai esijännityksen avulla.

3. Sammutusprosessin ohjaaminen:

• Ohjaus upotusmenetelmä: Syöttäminen sammutusaineeseen tietyssä kulmassa ja nopeudella höyrykalvon vähentämiseksi ja tasaisen jäähdytyksen varmistamiseksi.
• Suunnatun jäähdytyksen ottaminen käyttöön: Suunnittelu eri jäähdytysnopeuksille vaadituilla alueilla (esim. eristyksen tai virtausohjaimien lisääminen).

4. Kestää äärimmäisen lämpöshokin: Materiaalit kestävät massiivisen lämpörasituksen siirtyessään ~800-1000°C:sta nesteeseen kymmenissä asteissa sekunneissa.

5. Kestää keskikorroosiota/eroosiota: Sammutusöljyillä, suolaliuoksella, polymeereillä jne. on erilaisia syövyttäviä/hapettavia vaikutuksia metalleihin.

Päätyypit ja tyypilliset esimerkit:

1. Yleiskuormituksen tyyppi:

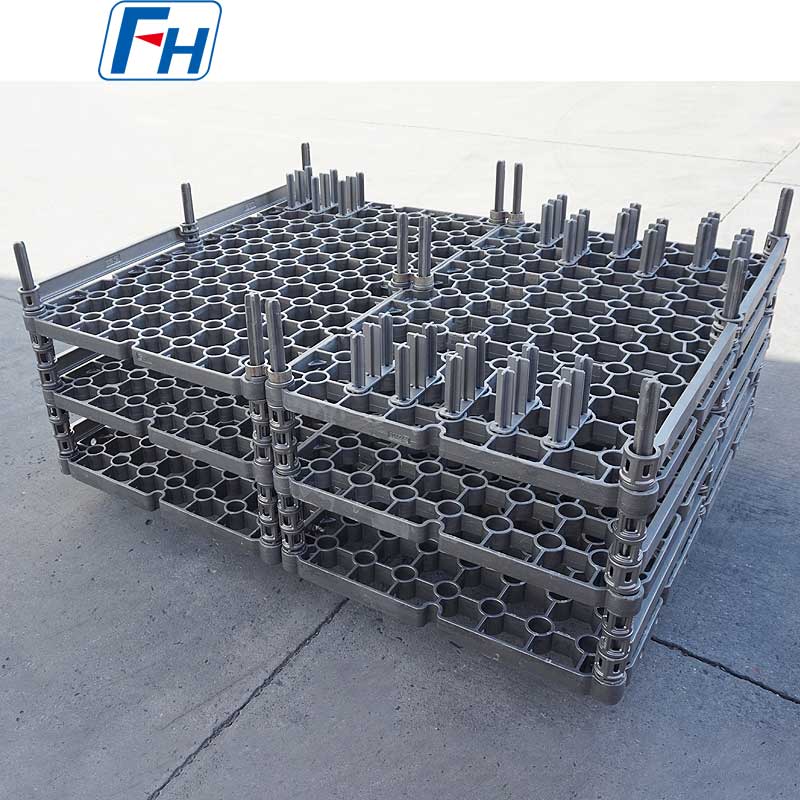

• Alustat/korit: Pienten, tavallisten osien (esim. kiinnikkeiden, laakerirullien) eräkarkaisuun. Pohjassa tulee olla riittävästi rakoja sammutusvirtausta varten.
• Ripustimet/pistotangot: Varren tai holkkityyppisten osien ripustamiseen varmistaen pystysuoran upottamisen taipumisen vähentämiseksi.

2. Erilliset vääristymistä estävät lämpökäsittelykiinnikkeet (ydinluokka):

• Vaihteiston puristimen sammuttimet: Klassisin esimerkki. Lämmitetty hammaspyörä sijoitetaan kartiomaisen karan ja puristussuuttimen väliin puristimen alla tapahtuvaa karkaisua varten, mikä säätelee tehokkaasti hammaspyörän hampaiden vääntymistä ja tasaisuutta.
• Laakerirengas / rengasmaisen osan laajennuspuristimet: Laajenna sisäpuolelta ulkoseinää vasten tai kiinnitä ulkopuolelta sisäreikää vasten estääksesi epäpyöreyden.
• Pitkän akselin tukitelineet: Siinä on useita V-muotoisia rullia tai tukilohkoja, jotka mahdollistavat akselin supistumisen vapaasti sammutuksen aikana säilyttäen samalla suoruuden.
• Levyosan tasoituskehykset: Käytä ylälevyjä tai runkorakenteita ohuiden levyjen vääntymisen estämiseksi sammutuksen aikana.

3. Induktiokarkaisukohtaiset kiinnikkeet:

• Integroitu induktiokäämiin paikallista kovettumista varten. Kohdistaa karkaisevan alueen tarkasti ja ohjaa suihkutettavaa jäähdytysnestettä.

4. Tyhjiö/ilmakehän sammutuskiinnikkeet:

• Niillä on suuri lujuus ja alhainen haihtuvuus korkeissa lämpötiloissa (uunin ja työkappaleen saastumisen välttämiseksi). Usein valmistettu grafiitista, molybdeenistä, volframista tai erityisistä lämmönkestävistä seoksista.



Tärkeimmät suunnittelunäkökohdat:

1. Materiaalin valinta (ensisijainen):

• Lämmönkestävät teräkset: esim. AISI 314, 330, 253MA, soveltuvat useimpiin neutraaleihin tai heikosti hapettaviin sammutusympäristöihin, kustannustehokkaita.
• Korkean lämpötilan metalliseokset: esim. Inconel 600/601, Haynes 230 korkeampiin lämpötiloihin, ankarampiin syövyttäviin ympäristöihin tai tyhjiöuuneihin.
• Erikoismateriaalit: Grafiitti (korkean lämpötilan alipainesammutukseen, pieni lämpömassa, mutta iskunherkkä); Piikarbidikeramiikka (äärimmäiset lämpötilat, kulutusta kestävät, mutta hauraat).
• Huomioitavaa: myötöraja korkeassa lämpötilassa, lämmönjohtavuus, lämpölaajenemiskerroin (ihanteellisesti lähellä työkappaletta), lämpöiskun kestävyys, kestävyys keskikorroosiolle.

2. Rakennemekaniikkasuunnittelu:

• Vältä stressikeskittymiä: Käytä fileitä ja vähennä teräviä kulmia.
• Symmetria ja tasaisuus: Varmistaa tasaisen lämmön jakautumisen ja jäähdytyksen.
• Tasapainota keveyttä lujuudella/sitkeydellä: Vahvista tärkeimpiä kantavia alueita, vähennä painoa ei-kriittisillä alueilla lämpömassan ja energiankulutuksen vähentämiseksi.

3. Jäähdytysvirtausreitin suunnittelu:

• Kiinnitysrakenteen on sallittava sammutusaineen virtaus vapaasti ja nopeasti luomatta kuolleita vyöhykkeitä, jotka voivat johtaa riittämättömään paikalliseen jäähdytykseen (pehmeisiin kohtiin) työkappaleessa.
• Joskus tarvitaan virtausohjaimien tai aukkojen suunnittelua nesteen ohjaamiseksi kriittisille alueille.



Materiaalin arvotaulukko:

FAQ:

K: Kuinka antaa kysely?

V: Vaihe 1, anna meille joitain tietoja uunistasi, käyttölämpötilastasi, jäähdytysmenetelmästä, uunin lastauspainosta ja niin edelleen;

Vaihe 2, on parempi tarjota 3D-piirustuksia;

Vaihe 3, kun meillä on tarpeeksi yksityiskohtia, voimme suunnitella tuotteiden piirustukset ja lainata niiden mukaisesti;

K: Milloin saan hinnan?

V: Tarjoamme yleensä 24 tunnin kuluessa kyselysi vastaanottamisesta (paitsi viikonloppuna ja pyhäpäivinä). Jos sinulla on erittäin kiire saada hinta, lähetä meille sähköpostia tai ota meihin yhteyttä muilla tavoilla, jotta voimme tarjota sinulle tarjouksen.

K: Milloin toimitetaan? /Mikä on toimitusaika?

V: - Näytetilaus: 35 päivää koko maksun vastaanottamisesta.

- Varastotilaus: 10 päivää koko maksun vastaanottamisesta

-OEM-tilaus: 30 päivää talletuksen vastaanottamisen jälkeen.

K: Mikä on huoltopalvelusi?

V: 1 vuoden takuu kaikenlaisille tuotteille;

Jos löydät viallisia lisävarusteita ensimmäistä kertaa, annamme sinulle uudet osat ilmaiseksi vaihdettavaksi seuraavassa tilauksessa, koska kokeneena valmistajana voit olla varma laadusta ja huoltopalvelusta.

K: Mikä on maksuehtosi?

V: T/T

Maksu <=10 000 USD, 100 % etukäteen. Maksu> 10000 USD, 50% T / T etukäteen, saldo ennen lähetystä.

K: Mikä on toimitustapa?

V: Kuljetetaan DHL:n, UPS:n, EMS:n, Fedexin, lentorahdin, merirahdin tai junakuljetuksen avulla.
