1.4848 Ilmajäähdytteiset lämpökäsittelylaitteet typpiuuneihin | FH®

FH®-nitrausuunin lämpökäsittelylaitteet:

Nitrausuunin lämpökäsittelylaitteet ovat tuki- ja kiinnityslaitteita, jotka on suunniteltu erityisesti prosesseihin, kuten kaasunitridaukseen ja ioni (plasma) nitridaukseen. Suunnittelun ydinperiaate on varmistaa uunin ilmakehän tasainen kierto vakaan ja tasaisen nitridoidun kotelon saavuttamiseksi, maksimoimalla samalla kuormituskapasiteetin ja minimoiden työkappaleen vääristymät.

Toisin kuin sammutuskalusteet, nitrausvalaisimien ei tarvitse kestää voimakasta lämpöshokkia. Niiden tulee kuitenkin pysyä vakaina tyypillisesti pitkien prosessijaksojen ajan (usein kymmenistä satoihin tunteihin) ja kestettävä aktiivisen typen ilmakehän korroosiota ja vetyhaurastumisen riskiä.

I. Suunnittelun keskeiset tavoitteet ja haasteet

1. Ilmakehän virtaavuus (ensisijainen tavoite): Varmista, että aktiiviset typpeä sisältävät kaasut (esim. NH3, N2, H2) voivat ympäröidä tasaisesti jokaista työkappaletta välttäen "kuolleita alueita", jotka aiheuttavat epätasaisen kotelon syvyyden tai pehmeitä kohtia.

2. Lataustehokkuus: Maksimoi eräkohtainen kuorma vähentääksesi osakustannuksia vaarantamatta kaasuvirtausta.

3. Työkappaleen vääristymisen estäminen: Tue työkappaleita, erityisesti ohuita tangoja tai ohutseinäisiä osia kunnolla, jotta vältytään omapainosta tai vastavuoroisesta suulakepuristumisesta pitkäaikaisessa korkeassa lämpötilassa (tyypillisesti 480-580°C).

4. "Typpityksen" ja vetyhaurastumisen kesto: Kiinnitys itsessään muodostaa pinnalle hauraan nitridikerroksen pitkäaikaisen käytön jälkeen typpipitoisessa ilmakehässä, joka voi helposti roiskua tai halkeilla toistuvan käytön jälkeen. Lisäksi vetyatomit voivat diffundoitua materiaaliin aiheuttaen vetyhaurautta.

5. Puhtaus ja huolto: Valaisimen pinnalla oleva oksidihilse tai epäpuhtaudet voivat vapauttaa epäpuhtauksia ja häiritä nitrausprosessia, joten kiinnikkeiden on oltava helposti puhdistettavia.

II. Päätyypit ja rakenteet

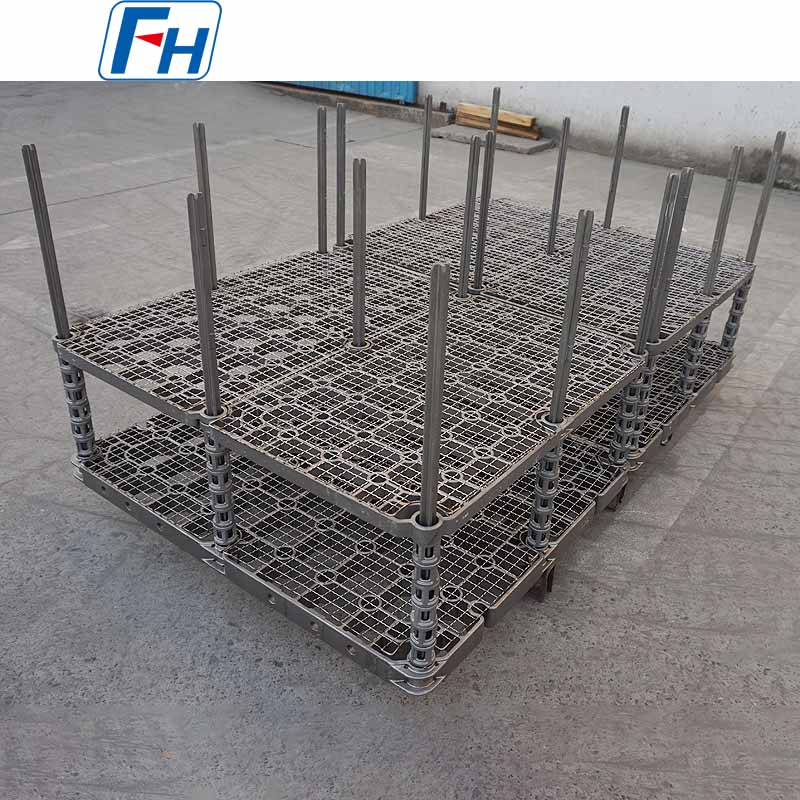

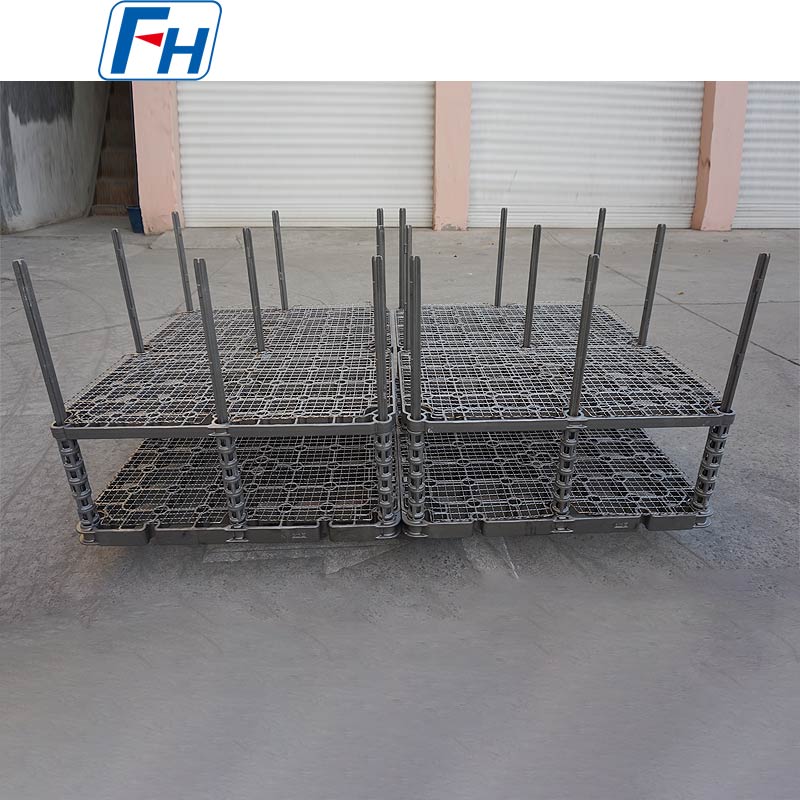

1. Yleiskäyttöiset ripustustelineet ja tarjottimet;
2. Dedicated Fixtures;
3. Ioni- (plasma) -nitrausspesifiset kiinnikkeet;
4. Suurien komponenttien tukijärjestelmät;

III. Avainkohdat materiaalin valinnassa
Nitrauskiinnikkeiden materiaalin valinta on kriittinen. Väärästä materiaalista tulee kulutustavaraa ja se voi jopa saastuttaa työkappaleet.

1. Ihanteelliset materiaaliominaisuudet:

• Erinomainen nitrauskestävyys: Alhainen typen liukoisuus nitrauslämpötiloissa, ei ole helppoa muodostaa paksua, hauraaa yhdistekerrosta.
• Lujuus korkeissa lämpötiloissa ja virumiskestävyys: Säilyttää mittavakauden pitkittyneissä korkeissa lämpötiloissa.
• Matala lämpölaajenemiskerroin: Vähentää jännitystä, joka aiheutuu työkappaleen välisen lämpölaajenemisen/supistumisen erosta.
• Hyvä vetyhaurastumisenkestävyys.

2. Yleisesti käytetyt materiaalit:

• Austeniittiset lämmönkestävät teräkset: kuten AISI 314 (25Cr-20Ni) ja 330 (35Ni-18Cr) ovat parhaat valinnat. Niiden korkea kromi- ja nikkelipitoisuus muodostaa suojaavan kromioksidin (Cr₂O3) pintakerroksen, joka estää tehokkaasti typpiatomien diffuusion sisäänpäin, mikä johtaa erittäin ohueen itsenitrautuneeseen koteloon ja pitkään käyttöikään.
• Nikkelipohjaiset seokset: kuten Inconel 600, tarjoavat erinomaisen suorituskyvyn ja erittäin vahvan nitridunkestävyyden, mutta ovat kalliita. Käytetään kriittisissä tai pitkäaikaisissa valaisimissa.

3. Vältettävät materiaalit:

• Vähähiiliset teräkset/pelkät seosteräkset: Nitriidit nopeasti ja muuttuvat hauraiksi, halkeilevat ja hajoavat jo muutaman jakson jälkeen.
• Martensiittiset ruostumattomat teräkset: Myös nitridi voimakkaasti.
• Kupari ja kuparilejeeringit: Vaikka ne eivät nitridi, niiltä puuttuu lujuus korkeissa lämpötiloissa ja ne voivat saastuttaa ilmakehän.



Materiaalin arvotaulukko:
