FH® Öljyjäähdytteinen lämpökäsittelyn latauskori rullauuniin

FH® lämpökäsittelykori ja -kiinnitys | Suunniteltu rullauuniin (jatkuva hiiletys/karkaisu)

Tärkeimmät edut
1. Roller Hearth Furnace -optimoitu pohja
Tasainen tai tarkkuusuritettu pohja sileillä pohjakiskoilla – minimoi kitkan, estää keinumista ja varmistaa vakaan seurannan rullapöydillä.

2. Erittäin kestävä materiaali (1.4849 / 310S / mukautettu)
Valitut lämmönkestävät seokset säilyttävät mittavakauden jatkuvassa korkean lämpötilan kierrossa – ei progressiivista painumista tai sitoutumista.

3. Hiiltymisen estokyky
Erityinen seoskoostumus ja esihapetuskäsittely vähentävät hiilen tunkeutumista ja metallin pölyämistä – pidentää käyttöikää rikkailla ilmakehillä.

4. Lämpöväsymisen kestävä
Suunniteltu kestämään toistuvaa kuumennusta (850–1050 °C) ja jäähdytystä ilman halkeamia – ihanteellinen jatkuviin uunilinjoihin.

5. Muokattavissa mille tahansa rullan nousulle ja leveydelle
Korin pituus, leveys, korkeus ja jakovälit on suunniteltu vastaamaan rullan keskipisteen etäisyyttä ja uunin sisäleveyttä.

Tekniset tiedot

Miksi valita FH®-rullauunien lämpökäsittelykorit?
1. Suunniteltu jatkuviin uunien vaatimuksiin
Rullalämmitteiset uunit toimivat 24/7 pitkillä kuumilla vyöhykkeillä, raskailla kuormilla ja aggressiivisilla hiilihapotusympäristöillä. Tavalliset korit roikkuvat, takertuvat rulliin tai halkeilevat lämpöväsymyksestä. FH®-korit on suunniteltu erityisesti näitä olosuhteita varten.

2. Materiaalin valintaopas

• 1.4849 – Suurin virumislujuus (1050°C), paras raskaille kuormille ja pitkille hiiletysalueille
• 310S – Kustannustehokas matalissa lämpötiloissa (≤950°C) tai vähemmän aggressiivisissa ympäristöissä
• Mukautettu Ni-base – äärimmäisiin olosuhteisiin (1100°C tai kova metallipölytys)

3. Jatkuva tuotannon luotettavuus

• Jokainen FH®-kori tarkastetaan:
• Tasaisuus (≤2 mm yli 1000 mm)
• Juoksun kohdistus (±1 mm)
• Hitsauksen eheys (värjäysaine tai röntgensäde pyynnöstä)



Sovellukset

• Jatkuvat rulla tulisijan hiiletyslinjat
• Rullalämmitteiset karkaisuuunit
• Hiilitriding
• Laakerirenkaan karkaisu (suora rullakuljetus)
• Autojen vaihteet, akselit, renkaat ja kiinnikkeet

Materiaalin arvotaulukko:

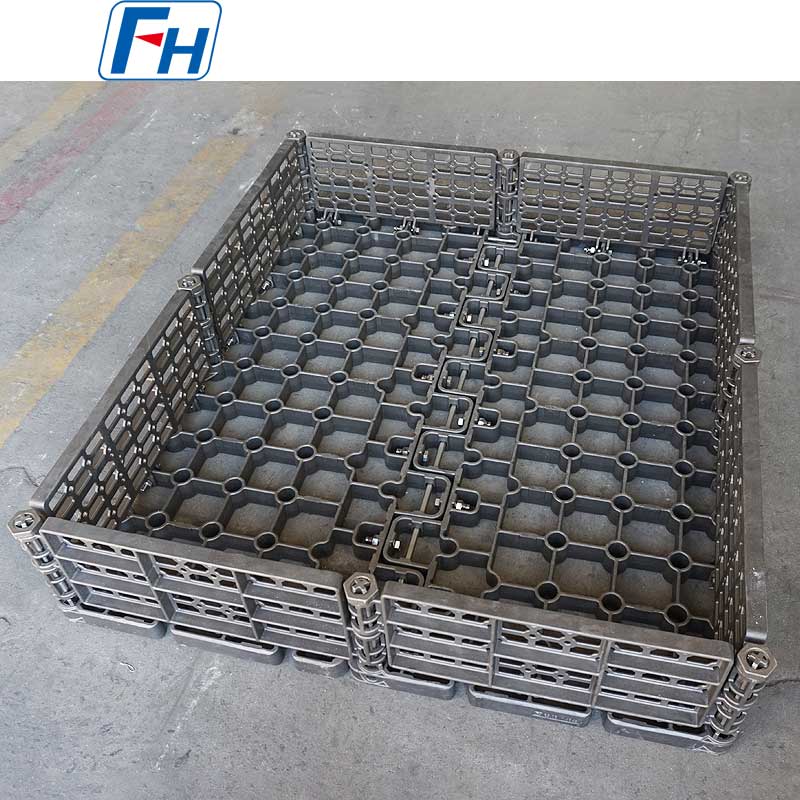

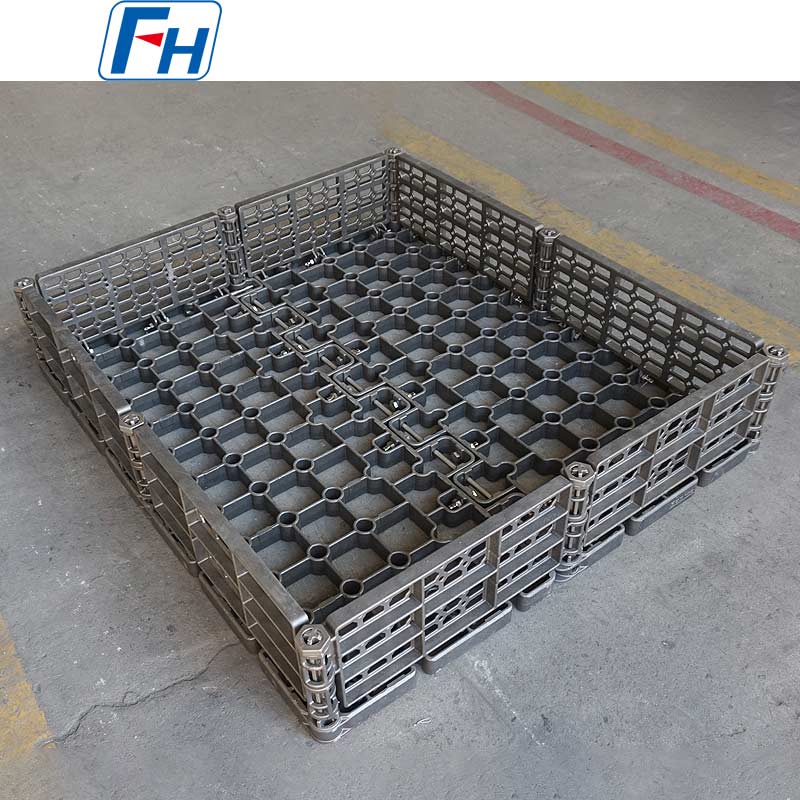

Aitoja valokuvia FH®-lämpökäsittelykorista

Tilausprosessi

1. Ilmoita telan nousu, uunin sisäleveys ja osan mitat
2. Jaa kuorman paino koria kohti ja maksimi käyttölämpötila
3. FH®-insinöörit ehdottavat alemman kiskon asettelukorirakennetta
4. Vahvista materiaaliluokka (1.4849 / 310S / custom)
5. Tuotanto: 10-20 työpäivää
6. Toimitus sisältää: MTC, tasaisuustarkastusraportin, ensikäyttöoppaan



UKK:

K1: Miksi en voi käyttää tavallista koria rullauunissa?
V: Vakiokoreissa on usein epätasainen pohja, terävät reunat tai riittämätön virumislujuus. Ajan myötä ne painuvat ja aiheuttavat keinumista, telojen sidontaa ja jopa uunitukoksia. FH®-rulla tulisijan koreissa on tarkat kannattimet, vahvistetut alustat ja korkean ryömintätason metalliseokset tasaisuuden ja tasaisen seurannan säilyttämiseksi.

Kysymys 2: Mitä materiaalia suosittelette 950 °C:n hiiletysrullauuniin?
V: 980°C jatkuvalle ja hiilettävälle ilmakehille suosittelemme 1.4849 maksimaalisen käyttöiän saavuttamiseksi (400–500 sykliä). Jos budjetti on prioriteetti ja lämpötilat ovat vakaat ≤ 920 °C:ssa, 310S on hyväksyttävä (250–350 jaksoa). Voimme tarjota elinkaarikustannusten vertailun, joka auttaa sinua päättämään.

Q3: Kuinka puhdistan ja huoltan lämpökäsittelykorit?
V: Kevyt helmipuhallus (lasihelmet, ≤0,3 MPa) 50–80 syklin välein hiilinoen poistamiseksi. Tarkista alempien kiskojen kuluminen tai vääntymät 100 syklin välein. Älä käytä hiiliteräsharjoja tai voimakasta hiontaa juoksupinnoille – niiden on pysyttävä sileinä telojen kosketusta varten.

K4: Vääntyykö tai painuuko kori ajan myötä?
V: Minimaalinen. FH®-koreissa on FEA-optimoidut ulokkeet ja vahvistetut kannattimet. Tyypillinen viruminen: <3 mm painuma 1000 mm:n pituutta kohti 300 jakson jälkeen. Ylikuormitus tai suositellun lämpötilan ylittäminen nopeuttaa vääntymistä. Suosittelemme säännöllisiä tasaisuustarkastuksia.

Kysymys 5: Voitko räätälöidä koreja olemassa olevaan rullauunien linjaan?
V: Kyllä – tämä on erikoisuutemme. Tarvitsemme:

• Telan keski-keskiväli
• Uunin sisäleveys
• Osan koko ja paino koria kohden
• Käyttölämpötila ja ilmapiiri


Suunnittelemme sitten korin, jossa on oikea juoksuväli, kokonaismitat ja vahvike.

Q6: Mikä on takuusi ja toimitatko materiaalitodistuksia?
V: 12 kuukautta valmistusvirheitä vastaan ​​(hitsaushalkeamat, materiaalivirheet). Normaali ryömintä, pintahiilettyminen ja juoksuputkien kuluminen katsotaan kuluneeksi – ei kuulu. Jokaisen korin mukana tulee materiaalitestitodistus (MTC), joka takaa täydellisen jäljitettävyyden.
