FH® Radiant Tubes – tehokkaat uunikomponentit

Tuotteen yleiskatsaus
FH® Radiant Tube on korkealaatuinen, kestävä komponentti, joka on suunniteltu teollisuusuuneihin ja lämpökäsittelyjärjestelmiin. Maksimaalista lämpötehokkuutta, pitkää käyttöikää ja luotettavaa toimintaa varten suunnitellut FH®-säteilyputket sopivat ihanteellisesti maakaasu-, vety- tai muihin teollisuuden kaasukäyttöisiin uuneihin, joita käytetään auto-, ilmailu-, teräs- ja metallurgiateollisuudessa.

Korkealuokkaisista korkeiden lämpötilojen seoksista ja kobolttipohjaisista superseoksista valmistetut FH®-säteilyputket kestävät erinomaisesti hapettumista, hiiltymistä ja lämpöväsymistä, joten ne sopivat jatkuvaan korkean lämpötilan toimintoihin.

Tärkeimmät ominaisuudet

Poikkeuksellinen suorituskyky korkeissa lämpötiloissa
FH®-säteilyputket on suunniteltu kestämään jatkuvia uunin lämpötiloja aina 1200°C:een asti, ja ne säilyttävät rakenteellisen eheyden ankarissa olosuhteissa.
Ylivoimainen hapettumis- ja hiiltymiskestävyys
Valmistettu laadukkaista lämmönkestävistä seoksista, jotka kestävät hilseilyä, hapettumista ja hiiltymistä ja pidentävät käyttöikää.
Tehokas lämmönsiirto
Optimoitu suunnittelu varmistaa tasaisen lämmön jakautumisen, parantaa uunin tehokkuutta ja vähentää energiankulutusta.
Kestävä ja luotettava rakenne
Raskaat materiaalit ja tarkka valmistus takaavat pitkän kestävyyden jopa toistuvissa lämpösykleissä.
Mukautettavat ratkaisut
Saatavana eri pituuksilla, halkaisijoilla, seinämänpaksuuksilla ja materiaaleilla, jotka sopivat erilaisiin uunityyppeihin ja teollisiin sovelluksiin.

Sovellukset
FH®-säteilyputkia käytetään laajasti:

Kaasukäyttöiset teollisuusuunit
Hehkutus-, hiiletys- ja karkaisulinjat
Jatkuvat ja eräuunit
Auto- ja ilmailukomponenttien lämpökäsittely
Teräksen ja metalliseosten käsittely
Tarkkuuskoneteollisuus ja metallurgiateollisuus

Miksi valita FH® Radiant Tubes?

Korkea lämpötehokkuus
Optimoitu putkirakenne takaa tehokkaan lämmönsiirron ja energiansäästön.
Pitkä käyttöikä
Ylivoimainen hapettumisen, hiiltymisen ja lämpöväsymisen kestävyys vähentää huolto- ja vaihtotiheyttä.
Luotettava uunin suorituskyky
Säilyttää tasaisen lämpösuorituskyvyn tasaisten lämpökäsittelytulosten saavuttamiseksi.
Räätälöity suunnittelutuki
FH® tarjoaa täysin mukautettavia putkia uunin mittojen, polttoainetyypin ja tuotantovaatimusten mukaan.
Global Industrial Manufacturersin luottama
FH®-säteilyputkia käyttävät johtavat lämpökäsittely- ja tuotantolaitokset Euroopassa ja Pohjois-Amerikassa.

Materiaaliluokkataulukko

Lämmönkestävää terästä
/	GB	DIN	ASTM	JIS	Kemiallinen koostumus (%)								Maksimi käyttölämpötila
/	GB	DIN	ASTM	JIS	C	Si	Mn	Cr	Ni	Nb/Cb	Mo	muu	Maksimi käyttölämpötila
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0,30 - 0,50	≤2.00	≤1.00	24.00 - 28.00	4.00 - 6.00	-	≤0,50	-	1050 ℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0,30 - 0,50	1.00 - 2.50	≤2.00	19.00 - 23.00	8.00 - 12.00	-	≤0,50	-	950℃
3	ZG30Cr28Ni10	-	HE	SCH17	0,20 - 0,50	≤2.00	≤2.00	26.00 - 30.00	8.00 - 11.00	-	-	-	1050 ℃
4	ZG40Cr25Ni12	1.4837	HH	SCH13	0,30 - 0,50	1.00 - 2.50	≤2.00	24.00 - 27.00	11.00 - 14.00	-	≤0,50	-	1050 ℃
5	ZG30Cr28Ni16	-	HI	SCH18	0,20 - 0,50	≤2.00	≤2.00	26.00 - 30.00	14.00 - 18.00	-	-	-	1100℃
6	ZG40Cr25Ni20Si2	1.4848	HK	SCH21	0,30 - 0,50	≤1,75	≤1,50	23.00 - 27.00	19.00 - 22.00	-	≤0,50	-	1100℃
7	ZG30Cr20Ni25	-	HN	SCH19	0,20 - 0,50	≤2.00	≤2.00	19.00 - 23.00	23.00 - 27.00	-	-	-	1100℃
8	ZG40Cr19Ni39	1.4865	HU	SCH20	0,35 - 0,75	≤2,50	≤2.00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020℃
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0,35 - 0,70	≤2.00	≤2.00	15.00 - 19.00	33.00 - 37.00	-	≤0,50	-	1000℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0,30 - 0,50	≤2.00	≤2.00	24.00 - 28.00	33.00 - 37.00	0,80 - 1,80	≤0,50	-	1100℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0,30 - 0,50	1.00 - 2.50	≤2.00	18.00 - 21.00	36.00 - 39.00	1,20-1,80	≤0,50	-	1100℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0,30 - 0,50	1.00 - 2.50	≤2.00	23.00 - 25.00	23.00 - 25.00	0,80 - 1,80	≤0,50	-	1050 ℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0,35 - 0,50	1.00 - 2.50	≤2.00	24.00 - 28.00	33.00 - 37.00	-	≤0,50	-	1100℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0,06 - 0,15	0,50 - 1,50	≤2.00	19.00 - 21.00	31.00 - 33.00	0,50 - 1,50	≤0,50	-	1050 ℃
15	ZG45Cr12Ni60	-	HW	-	0,35 - 0,75	≤2.00	≤2.00	10.00 - 14.00	58.00 - 62.00	-	-	-	1100℃
16	ZG45Cr18Ni66	-	HX	-	0,35 - 0,75	≤2.00	≤2.00	15.00 - 19.00	64.00 - 68.00	-	-	-	1100℃
17	ZG1Cr28Co50	2.4778	-	-	0,05 - 0,25	0,50 - 1,00	≤1,50	27.00 - 30.00	≤1.00	≤0,50	≤0,50	Co: 48,0 - 52,0	1200℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0,25 - 0,35	0,50 - 1,50	0,50 - 1,50	27.00 - 29.00	-	1,50 - 2,50	≤0,50	Co: 48,0 - 52,0	1200℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0,35 - 0,55	1.00 - 2.00	≤1,50	27.00 - 30.00	47.00 - 50.00	-	≤0,50	L: 4,0 - 5,5	1200℃

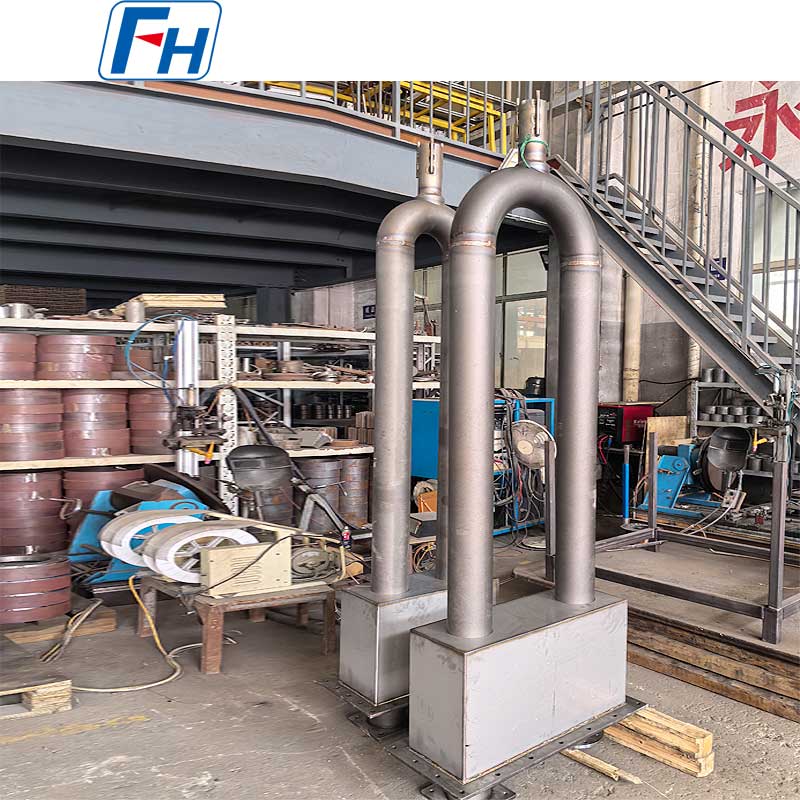

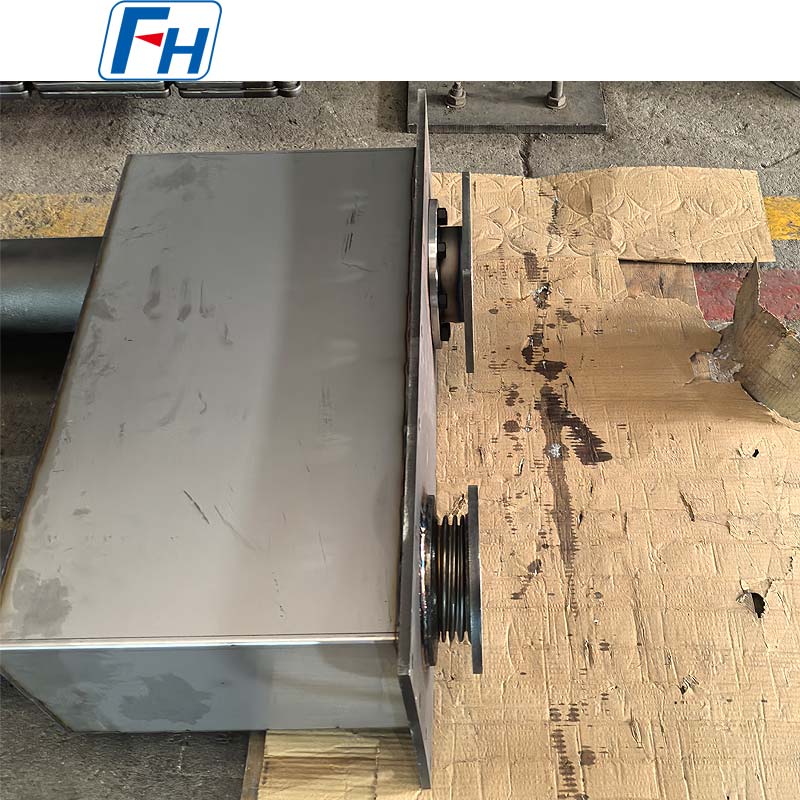

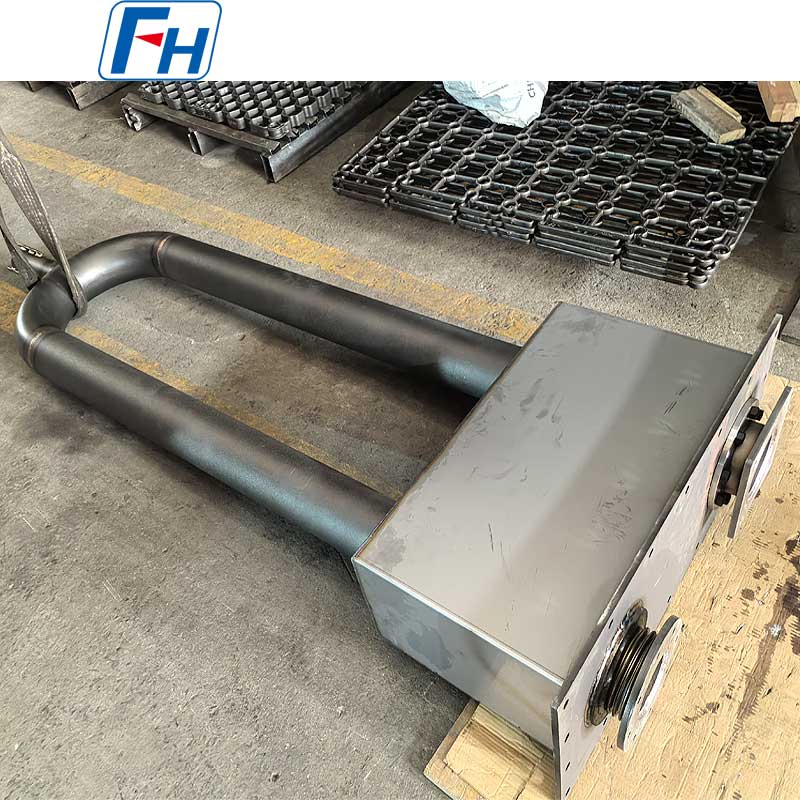

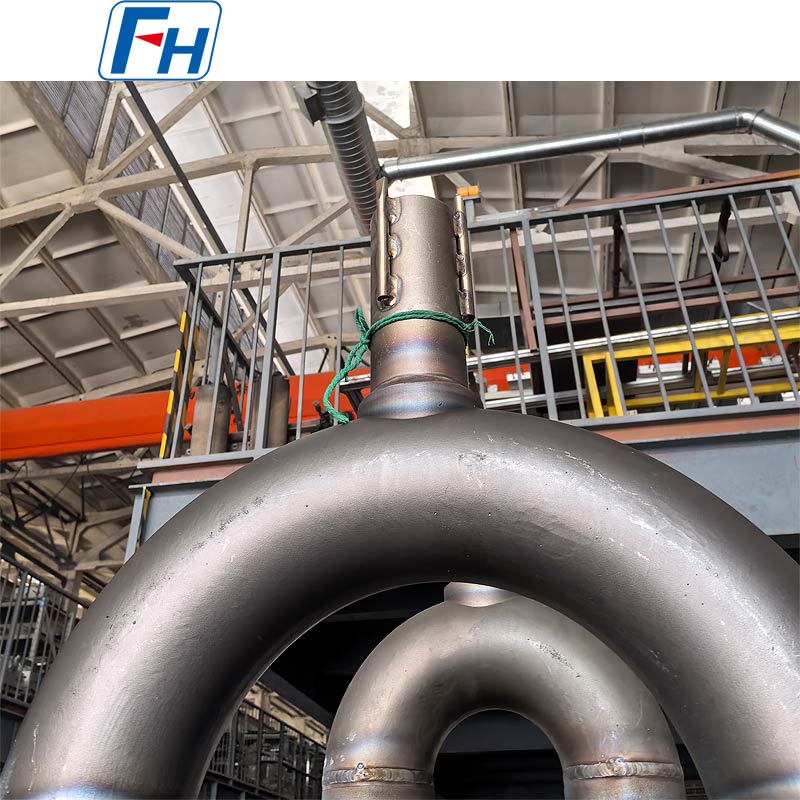

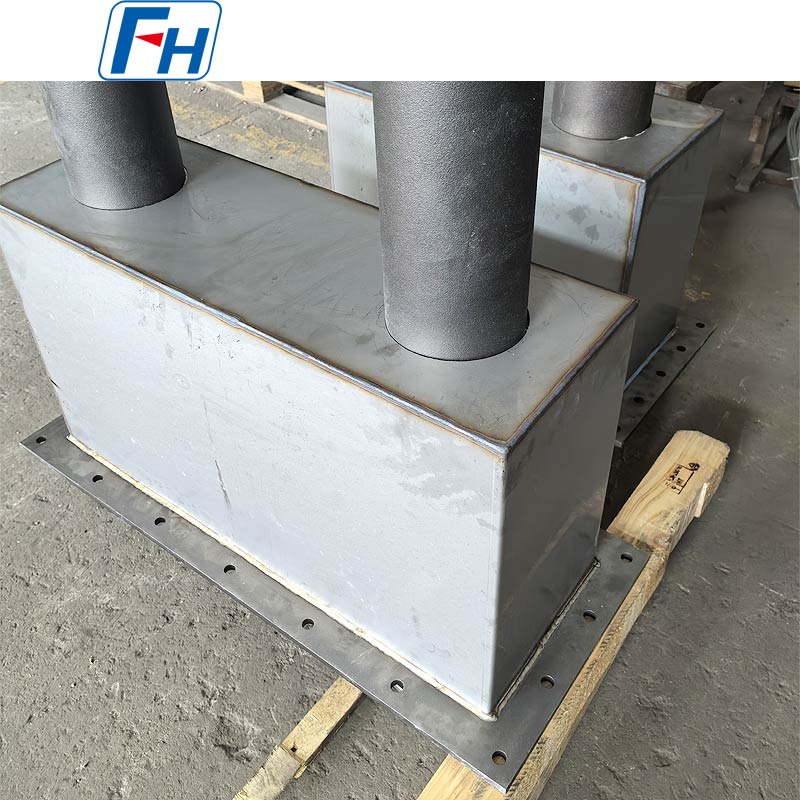

Aitoja valokuvia FH® Radiant Tubesista

FAQ

K: Mihin uunityyppeihin FH®-säteilyputket sopivat?
V: FH®-säteilyputkia käytetään laajalti kaasulämmitteisissä, jatkuvatoimisissa, erä-, hehkutus- ja lämpökäsittelyuuneissa.

K: Mitä materiaaleja on saatavilla FH®-säteilyputkille?
V: Tarjoamme lämmönkestävää seosterästä ja HR25-kobolttipohjaista superseosvaihtoehtoa erilaisiin uuniympäristöihin ja lämpötiloihin.

K: Mikä on suurin käyttölämpötila?
V: FH®-säteilyputket voivat tyypillisesti toimia jatkuvasti jopa 1200 °C:n lämpötiloissa.

K: Voiko FH® valmistaa mukautettuja säteilyputkia?
V: Kyllä. Tarjoamme räätälöidyt halkaisijat, pituudet, seinämän paksuudet ja putkimallit uunien spesifikaatioiden perusteella.

K: Mitkä ovat FH®-säteilyputkien edut?
V: FH®-säteilyputket tarjoavat erinomaisen lämmönsiirtotehokkuuden, hapettumisenkestävyyden, pitkän käyttöiän ja luotettavan suorituskyvyn korkeissa lämpötiloissa.
