W-tyypin säteilyputki Valmistaja | HT metalliseosuunin säteilyputki | FH® metalliseos

Tuotteen yleiskatsaus
FH® metalliseos valmistaa räätälöityjä W-tyypin säteilyputkia teollisiin lämpökäsittelyuuneihin, jotka on suunniteltu epäsuoraan lämmityssovelluksiin, joissa vaaditaan vakaata lämmönsiirtoa, korkean lämpötilan kestävyyttä ja pitkäaikaista rakenteellista luotettavuutta.
Tämä W-muotoinen säteilyputki on valmistettu lämmönkestävästä HT-seoksesta, jonka kokonaiskoko on 1860 × 610 mm. Sen monipäästöinen W-konfiguraatio tarjoaa suuren tehokkaan säteilypinnan suhteellisen kompaktissa uunitilassa, joten se sopii teollisuusuuneihin, jotka vaativat tehokasta ja tasaista lämmitystä.
Jokainen säteilyputki voidaan valmistaa asiakkaan uunin mittojen, poltinjärjestelyn, laipparakenteen, putken halkaisijan ja käyttöolosuhteiden mukaan.

Tuotteen tekniset tiedot

Mukautetut koot, materiaalit, putken halkaisijat ja laipparakenteet ovat saatavilla piirustusten tai uunin käyttöolosuhteiden mukaan.

Mikä on W-tyypin säteilyputki?
W-tyyppinen säteilyputki on epäsuora uunin lämmityskomponentti, joka koostuu useista suorista putkiosista, jotka on yhdistetty paluukaareilla muodostaen W-muotoisen kaasupolun.
Uunin käytön aikana kuumat palamiskaasut virtaavat säteilyputken sisäisen käytävän läpi. Lämpö siirtyy lämmönkestävän metalliseosputken seinämän läpi ja säteilee uunikammioon ilman, että palamiskaasut pääsevät suoraan kosketukseen työkappaleiden kanssa.
Tätä mallia käytetään yleisesti, kun uunin ilmakehä tai tuotteen pinta on säilytettävä erillään palamistuotteista.
Verrattuna yksinkertaisempiin suoriin tai U-tyyppisiin malleihin, W-konfiguraatio voi tarjota suuremman säteilypinnan käytettävissä olevassa uunikammiossa.

HT W -tyypin säteilyputkemme tärkeimmät ominaisuudet
HT lämmönkestävä metalliseosrakenne
Putki on valmistettu HT-luokan lämmönkestävästä metalliseoksesta, joka on valittu vaativiin korkean lämpötilan uuniympäristöihin.
Materiaali tarjoaa hyvän kestävyyden:

• Korkean lämpötilan hapetus

• Toistuvat lämmitys- ja jäähdytysjaksot

• Terminen muodonmuutos

• Uunin ilmakehän hyökkäys

• Pitkäaikainen kohotettujen lämpötilojen palvelu


Materiaalivalintaa voidaan myös säätää uunin lämpötilan, ilmakehän ja odotetun käyttöiän mukaan.

Suuri säteilevä lämmityspinta
W-muotoinen konfiguraatio luo useita lämmitysosioita yhteen säteilyputkikokoonpanoon.
Tämä auttaa lisäämään käytettävissä olevaa säteilypintaa ja antaa uunin suunnittelijoille mahdollisuuden käyttää lämmityskammiota tehokkaasti.

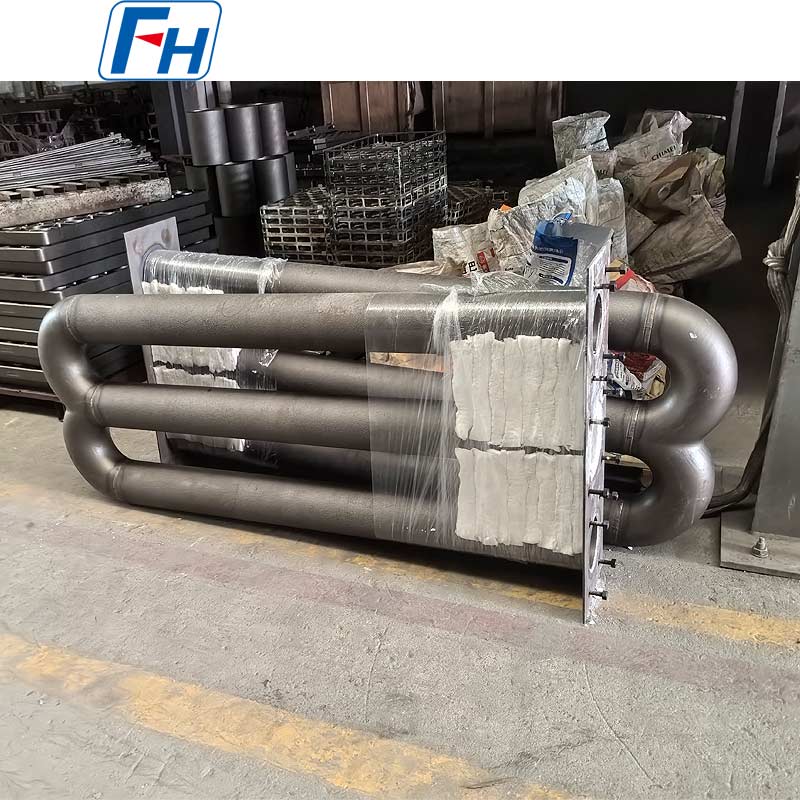

Tässä näkyvä 1860 × 610 mm kokoonpano on valmistettu asiakkaan erityistä uunin asennusta varten.

Räätälöity uunien asennusta varten
Säteilyputket eivät ole perushyödyketuotteita.
Mittojen on yleensä vastattava olemassa olevia:

• Uunin kammio

• Poltin

• Rekuperaattori

• Asennuslaippa

• Uunin seinä

• Putken tuet

• Kaasun virtausvaatimukset


FH® Alloy voi valmistaa W-säteilyputkia olemassa olevan 2D-piirustuksen, 3D-mallin tai fyysisen näytteen mukaan.
Jos asiakkaalla ei ole täydellistä piirustusta, voidaan toimintatiedot toimittaa myös tekniseen arviointiin.

Raskas uunien rakentaminen

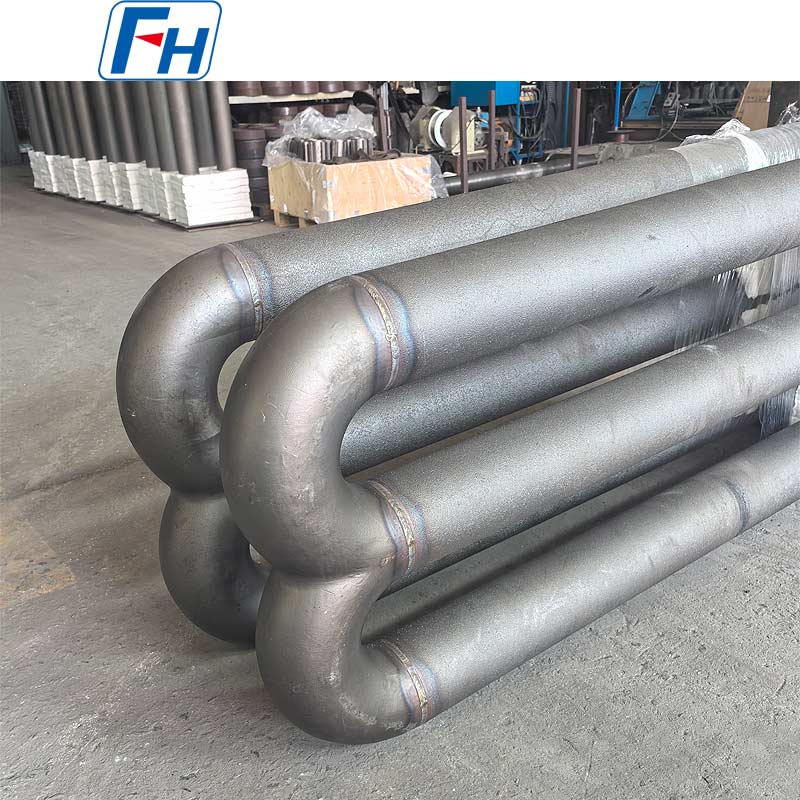

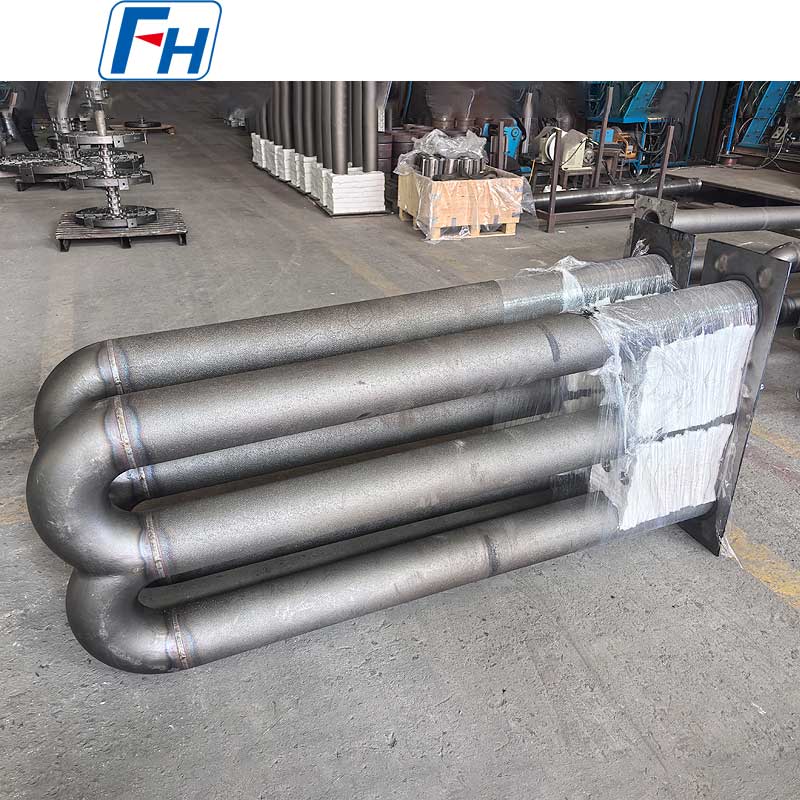

Tuotekuvassa näkyvä W-säteilyputki käyttää vankkaa moniosaista rakennetta integroidulla asennuslaipalla.
Kriittiset alueet, kuten putkiliitännät, paluukaaret ja laippaliitännät, on valmistettu mittatarkkuuteen kiinnittämällä huomiota, koska nämä alueet ovat erityisen tärkeitä luotettavan toiminnan kannalta toistuvissa lämpöjaksoissa.

Tyypilliset sovellukset
FH® Alloy W -tyyppisiä säteilyputkia voidaan käyttää monenlaisissa teollisuuden lämmitysjärjestelmissä, mukaan lukien:

• Lämpökäsittelyuunit

• Jatkuvat uunit

• Hehkutusuunit

• Hiiletysuunit

• Karkaisuuunit

• Rullauunit

• Teollisuuden lämmitysuunit

• Suojaava ilmakehän uunit

• Metallinkäsittelyuunit


Ne soveltuvat erityisen hyvin sovelluksiin, joissa tarvitaan epäsuoraa lämmitystä ja säädeltyä uunin ilmakehää.

Miksi HT-seosta käytetään uunin säteilyputkissa
Säteilyputket ovat jatkuvasti alttiina vaikeille käyttöolosuhteille.
Huollon aikana putkessa saattaa esiintyä korkeita sisäisiä kaasulämpötiloja, uunin ulkoisia lämpötiloja, hapettumista ja toistuvaa lämpölaajenemista ja -supistumista.
Siksi säteilyputkimateriaalin on tarjottava enemmän kuin huoneenlämpötilassa mekaanista lujuutta.
HT-lämmönkestävä metalliseos on suunniteltu korkean lämpötilan sovelluksiin ja se voi tarjota yhdistelmän hapettumisenkestävyyttä ja korkean lämpötilan rakenteellista vakautta, jota vaaditaan teollisuusuunien komponenteille.
Oikea materiaali tulee kuitenkin aina valita todellisten käyttöolosuhteiden mukaan.
FH® Alloy voi valmistaa säteilyputkia eri lämmönkestävistä metalliseoslaaduista riippuen:
Käyttölämpötila · Uunin ilmapiiri · Polttimen tyyppi · Putken mitat · Lämmitysjakso · Odotettu käyttöikä

Mukautettu W-tyypin säteilyputkien valmistus
FH® Alloy keskittyy räätälöityihin uunikomponentteihin pelkkien standardikokoisten tuotteiden sijaan.
W-tyypin säteilyputkille voimme räätälöidä:
Putken kokoonpano
Saatavilla on W-tyyppi, U-tyyppi, I-tyyppi, M-tyyppi, P-tyyppi, suora tyyppi ja erityisiä taivutettuja säteilyputkimalleja.
Mitat
Seuraavat parametrit voidaan valmistaa piirustuksesi mukaan:

• Kokonaispituus

• Kokonaisleveys

• Putken ulkohalkaisija

• Putken seinämän paksuus

• Keskietäisyys

• Taivutussäde

• Laipan mitat

• Asennusreikien paikat


Materiaali
Erilaisia lämmönkestäviä metalliseoslaatuja voidaan toimittaa käyttöolosuhteiden ja asiakkaiden vaatimusten mukaan.
Laippa ja asennusrakenne
Laipat, asennuslevyt ja liitosrakenteet voidaan valmistaa sopimaan olemassa olevaan uuniasennukseen.

Radiant Tube valmistus ja laadunvalvonta
Mittojen yhtenäisyyden ja palvelun luotettavuuden parantamiseksi FH® Alloy ohjaa jokaisen mukautetun säteilyputken tärkeitä valmistusvaiheita.
Tyypillisiä tuotanto- ja tarkastusmenettelyjä ovat:
Materiaali preparation → Tube processing → Bend/connection preparation → Assembly → Welding → Dimensional inspection → Surface inspection → Final inspection → Packing
Suunnittelusta ja asiakkaan spesifikaatiosta riippuen voidaan toimittaa myös lisämateriaalia tai laaduntarkastusdokumentaatiota.

Tarjoukseen tarvittavat tiedot
Jos haluat nopeamman tarjouksen, lähetä meille:

1. Radiant putken piirustus

2. Putken ulkohalkaisija and wall thickness

3. Kokonaismitat

4. Materiaali specification

5. Käyttölämpötila

6. Uunin tunnelma

7. Poltin type

8. Vaadittu määrä


Jos täydellistä piirustusta ei ole saatavilla, voit lähettää meille kuvia olemassa olevasta säteilyputkesta sekä päämitat ja uunin käyttöolosuhteet.
Suunnittelutiimimme voi arvioida tiedot ennen tuotantoa.

Miksi valita FH®-seos?
FH® Alloy on erikoistunut valmistamaan lämmönkestäviä metalliseosuunikomponentteja teollisiin lämpökäsittelysovelluksiin.
Tuotevalikoimaamme kuuluvat:

• Säteilevät putket

• Uunin rullat

• Lämpökäsittelylaitteet

• Lämpökäsittelyalustat

• Lämpökäsittelykorit

• Uunien ristikot

• Keskipakovaluputket

• Lämmönkestävät metalliseosvalut

• Räätälöidyt uunitarvikkeet


Tuemme piirustus- ja sovelluspohjaista räätälöintiä vaihtoprojekteihin ja uusiin uuniprojekteihin.

Mukautetut W-tyypin säteilyputket FH®-seoksesta
Etsitkö W-tyypin säteilyputkien valmistajaa lämpökäsittelyuuniisi?
FH® Alloy tarjoaa mukautettuja lämmönkestäviä metalliseossäteilyputkia piirustojesi ja uunin todellisten käyttöolosuhteiden perusteella.
Lähetä meille piirustus, mitat, materiaalitiedot ja työlämpötila teknistä arviointia ja tarjousta varten.

FAQ
Q1: Voitko valmistaa 1860 × 610 mm W-tyyppisiä säteilyputkia?
Kyllä. FH® Alloy voi valmistaa tämän HT W-tyypin säteilyputken eritelmän ja voi myös mukauttaa mitat uunin suunnittelun mukaan.

Q2: Mikä on W-tyypin säteilyputken etu?
W-muotoinen rakenne luo pidemmän monivaiheisen lämmityspolun ja suuremman säteilypinnan suhteellisen kompaktilla uunin asennusalueella.

Q3: Voiko putken halkaisijaa ja seinämän paksuutta mukauttaa?
Kyllä. Putken halkaisija, seinämän paksuus, keskietäisyys, taivutussäde, kokonaismitat ja liitosrakenteet voidaan räätälöidä.

Q4: Voitko toimittaa asennuslevyn ja eristyslohkot yhdessä?

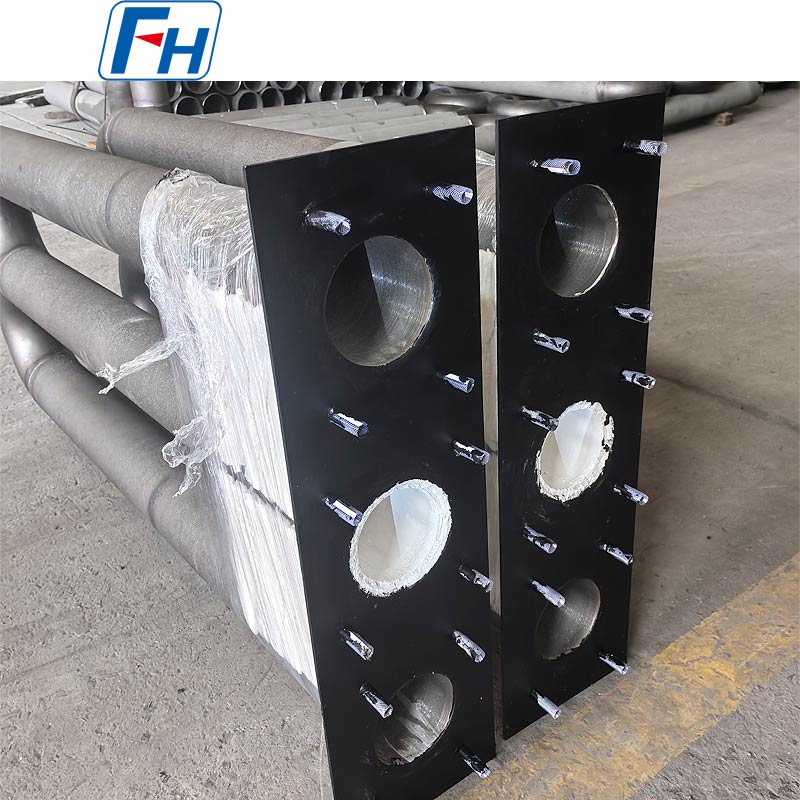

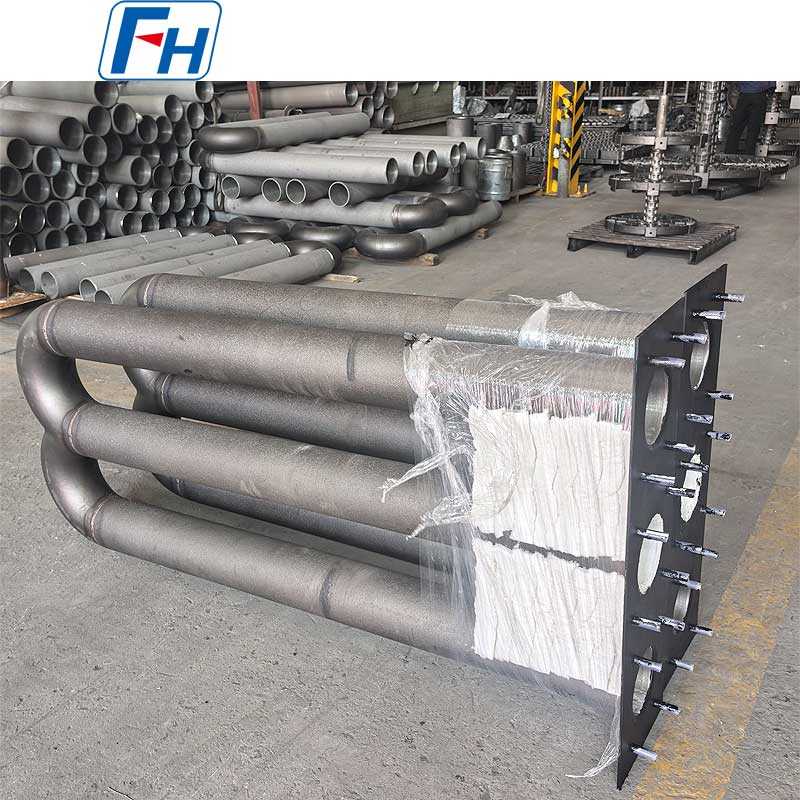

Kyllä. Säteilyputki voidaan toimittaa täydellisenä kokoonpanona asennuslevyineen, eristelohkoineen, tappeineen ja niihin liittyvine asennuskomponentteineen.

Q5: Voidaanko HT-materiaali korvata toisella seoksella?
Kyllä. Materiaali voidaan valita käyttölämpötilan, uunin ilmakehän, polttimen olosuhteiden ja odotetun käyttöiän mukaan.

Q6: Voitko toistaa olemassa olevan W-tyypin säteilyputken?
Kyllä. Vaihtoputket voidaan valmistaa alkuperäisten piirustusten, näytteiden, valokuvien tai mittojen mukaan.
