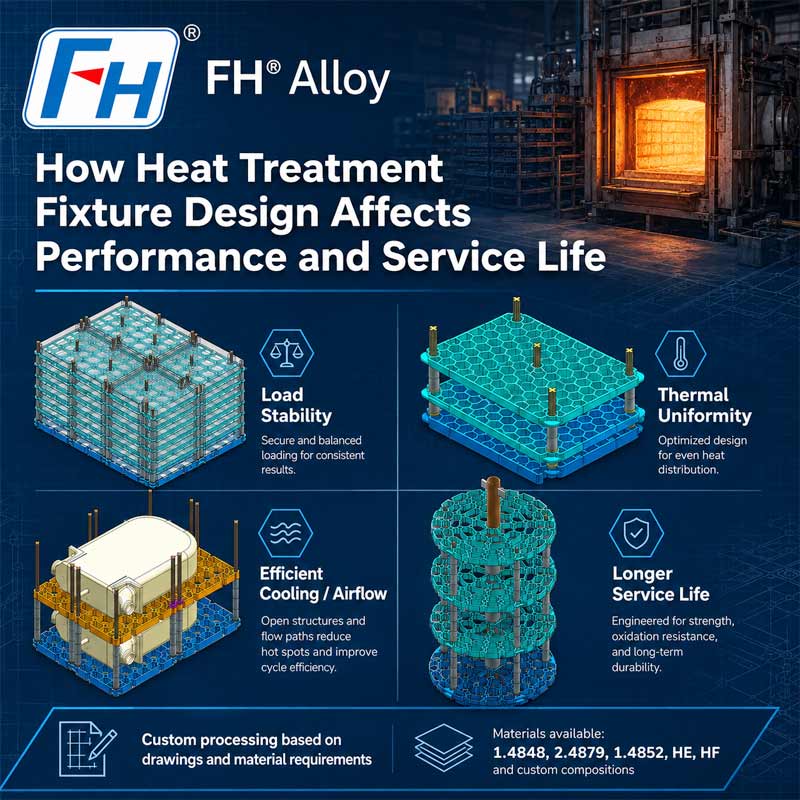

Kuinka lämpökäsittelykalusteen suunnittelu vaikuttaa suorituskykyyn ja käyttöikään

Oikean materiaalin valinta on tärkeää valmistuksessa lämpökäsittelylaitteet , mutta materiaaliluokka ei yksin määritä, kuinka kauan valaisin kestää.
Kaksi samasta seoksesta valmistettua valaisinta voivat toimia hyvin eri tavalla, jos niiden:

• Rakennegeometria

• Kuorman jakautuminen

• Tukipisteet

• Lämpölaajenemisvastuu

• Leikkauksen paksuus

• Hitsausasettelu

• Latausmenetelmä


ovat erilaisia.
Korotetuissa lämpötiloissa uunin kiinnittimien on kannettava mekaanisia kuormia samalla kun ne laajenevat, supistuvat, kuumenevat ja jäähtyvät toistuvasti.
Tästä syystä hyvän lämpökäsittelylaitteiston suunnittelun tulisi tasapainottaa rakenteellinen lujuus, korkeiden lämpötilojen stabiilisuus, uunin tehokkuus, käsittelyvaatimukset ja käyttöikä.
FH® Alloy valmistaa räätälöityjä lämpökäsittelykorit, tarjottimet, telineet ja uunin kalusteet asiakkaan piirustusten ja uunin todellisten käyttöolosuhteiden mukaan.

Miksi kalustesuunnittelulla on merkitystä korkeassa lämpötilassa
Huoneenlämmössä teline voi näyttää jäykältä ja mekaanisesti vahvalta.
Teollisuusuunin sisällä tilanne kuitenkin muuttuu.
Korkeat lämpötilat voivat heikentää materiaalin lujuutta ja lisätä riskiä:

• Virumisen muodonmuutos

• Sagging

• Vääntyminen

• Lämpöväsymys

• Halkeilu

• Mittatarkkuuden menetys


Suunnittelu, joka toimii hyvin muutaman ensimmäisen uunijakson aikana, voi vähitellen menettää muotonsa toistuvan käytön jälkeen.
Tästä syystä insinöörien tulisi arvioida valaisimen suorituskykyä todellisessa käyttölämpötilassa mieluummin kuin vain huoneenlämpöisissä kuormitusolosuhteissa.

1. Kuormanjako on kiinnityssuunnittelun perusta
Yksi tärkeimmistä suunnittelunäkökohdista on se, miten työkappaleen kuorma siirretään kiinnittimen läpi.
Huono kuorman jakautuminen voi aiheuttaa keskittynyttä rasitusta vain muutamalle alueelle.
Tyypillisiä seurauksia ovat:

• Paikallinen taivutus

• Murtuneet kulmat

• Roikkuvat poikkipalkit

• Muodonmuutoksia tukipisteiden ympärillä


Parempi suunnittelu jakaa kokonaiskuorman useiden rakenneosien kesken.
Esimerkiksi sen sijaan, että raskas komponentti antaisi levätä yhdellä kapealla palkin päällä, valaisin voi käyttää useita vahvistettuja tukia kuorman jakamiseksi tasaisemmin.
Suunnittelijan tulee harkita:

• Jokaisen työkappaleen paino

• Erän kokonaispaino

• Kiinnikkeen omapaino

• Painopisteen sijainti

• Tukipisteiden välinen etäisyys


Oikea kuorman jakautuminen voi merkittävästi vähentää pitkäaikaista muodonmuutosta korkeassa lämpötilassa.

2. Tukipisteen asento voi vaikuttaa työkappaleen muodonmuutokseen
Valaisimen suunnittelu ei vaikuta vain itse valaisimeen.
Se voi myös vaikuttaa työkappaleen mittapysyvyyteen.
Jos tukipisteet on sijoitettu väärin, komponentti voi vääntyä lämmityksen aikana, koska sen omaa painoa ei tueta kunnolla.

Tarkkuuskomponenttien tukijärjestelyssä tulee ottaa huomioon:

• Osan geometria

• Kriittiset mitta-alueet

• Ohuet tai tukemattomat osat

• Painopiste

• Lämpölaajenemissuunta


Tukipisteiden lisääminen ei ole aina parempi.
Liian monet jäykät kosketuskohdat voivat rajoittaa lämpölaajenemista ja aiheuttaa lisäjännitystä.
Tavoitteena on tarjota vakaata mutta hallittua tukea.

3. Lämpölaajeneminen on sisällytettävä suunnitteluun
Kaikki metalliset valaisimet laajenevat kuumennettaessa ja supistuvat jäähtyessään.
Jos tämä liike jätetään huomiotta, toistuva lämpösykli voi aiheuttaa sisäistä jännitystä.
Yleisiä ongelmia ovat:

• Vääristyneet kehykset

• Halkeilevat hitsit

• Taipuneet paikannusnastat

• Virheelliset pinoamiskohdat


Hyvä korkean lämpötilan kalustesuunnittelu voi sisältää:

• Laajennusvälykset

• Liukuvat tukiominaisuudet

• Joustavat liitännät

• Vähentynyt rajoitus ei-kriittisillä alueilla


Tarkka ratkaisu riippuu kiinnittimen geometriasta ja uuniprosessista.
Lämpölaajenemisvarasta tulee erityisen tärkeä suurille kalusteille ja pitkille rakenneosille.

4. Leikkauksen geometria vaikuttaa lujuuteen korkeissa lämpötiloissa
Paksuuden lisääminen voi parantaa jäykkyyttä, mutta jokaisen komponentin painaminen ei välttämättä ole paras ratkaisu.
Raskaat kalusteet aiheuttavat myös haittoja:

• Korkeammat materiaalikustannukset

• Suurempi lämpömassa

• Lämmitykseen tarvitaan enemmän energiaa

• Pienempi uunin hyötykuorma


Paksuuden lisäämisen sijaan insinöörit voivat parantaa lujuutta rakennegeometrian avulla.
Esimerkkejä:

• Vahvistavat kylkiluut

• Ristituet

• Laatikkotyyppiset rakenteet

• Strategiset tukipaikat

• Optimoidut ruudukkokuviot


Hyvän suunnittelun tavoitteena on saavuttaa vaadittu lujuus mahdollisimman pienellä käytännöllisellä kiinnitysmassalla.

5. Avoin alue vaikuttaa lämmitystehokkuuteen
Lämpökäsittelylaitteiden on tuettava komponentteja ilman tarpeettomasti estäviä lämmönsiirtoa.
Tiheät rakenteet voivat vähentää työkappaleen suoraa altistumista:

• Säteilevä lämpö

• Uunin tunnelma

• Jäähdytysvirtaus


Tästä syystä monet korit, tarjottimet ja ristikot käyttävät avoimia rakenteita.
Edut voivat sisältää:

• Parempi lämpötilan tasaisuus

• Nopeampi lämmitysvaste

• Parannettu kaasun kierto

• Pienempi kaluston paino


Avoimen alueen lisääminen liikaa voi kuitenkin heikentää kiinnitystä.
Suunnittelu edellyttää siksi tasapainoa:
lämmönsiirtoteho ja mekaaninen lujuus

6. Korin suunnittelu vaatii enemmän kuin vahvan kehyksen
Eräkäsittelyssä käytetään yleisesti lämpökäsittelykoreja.
Niiden suunnittelussa tulee ottaa huomioon sekä valaisin että sen sisään ladatut komponentit.
Tärkeitä tekijöitä ovat:

• Korin mitat

• Pohjarakenne

• Sivuseinän korkeus

• Vahvistusasento

• Nostomenetelmä

• Pinoavuus

• Suurin kuormitus


Raskaassa lastauksessa korin pohja on usein yksi kriittisimmistä kohdista.
Riittämätön vahvistus voi aiheuttaa korin pohjan painumisen, vaikka ulkokehys pysyisikin ehjänä.

7. Alustan tasaisuus ja vahvistus liittyvät läheisesti toisiinsa
Lämpökäsittelyalustat valitaan usein sovelluksiin, jotka vaativat hallittua komponenttien sijoittelua.
Alustan muodonmuutos voi aiheuttaa:

• Epätasainen työkappaleen tuki

• Virheellinen pinoaminen

• Mittojen vaihtelu

• Ongelmien käsittely


Alustan suunnittelussa voidaan siksi käyttää:

• Vahvistavat kylkiluut

• Ristikkorakenteet

• Tukijalat

• Lisääntynyt leikkaussyvyys


Vahvistuskuvion tulee vastata todellista lastausaluetta sen sijaan, että se lisättäisiin satunnaisesti.

8. Telineen suunnittelussa on otettava huomioon pystysuuntainen vakaus
Lämpökäsittelytelineet sisältävät usein komponentteja useilla tasoilla.
Yksinkertaiseen tarjottimeen verrattuna telineet tuovat uusia suunnitteluhaasteita.
Näitä ovat:

• Korkeampi painopiste

• Pystysuuntainen lämpölaajeneminen

• Sivulataus

• Epätasainen osien jakautuminen

• Rakenteellinen vakaus käsittelyn aikana


Korkeiden telineiden kohdalla insinöörien tulee kiinnittää erityistä huomiota:

• Pohjan vakaus

• Pylvään vahvuus

• Ristijäykistys

• Tasoväli

• Kuorman symmetria


Epävakaa teline voi aiheuttaa sekä uunin suorituskykyä että käsittelyriskejä.

9. Valetut ja valmistetut valaisimet vaativat erilaista suunnitteluajattelua
Lämpökäsittelylaitteet voidaan valmistaa valamalla, valmistamalla tai molempien yhdistelmällä.

Valettu kiinnityssuunnittelu
Casting voi sopia:

• Monimutkaiset verkkorakenteet

• Integroitu vahvistus

• Toistuva tuotanto

• Paksut korkeita lämpötiloja kestävät rakenneosat


Valusuunnittelussa tulee harkita osien siirtymät huolellisesti tarpeettoman massan ja jännityksen keskittymisen välttämiseksi.

Valmistettu valaisinsuunnittelu
Valmistetuissa kalusteissa käytetään tyypillisesti:

• Levy

• Baari

• Putki

• Rod

• Hitsatut kokoonpanot


Suunnittelussa tulee kiinnittää huomiota:

• Hitsauksen sijainti

• Liitoksen geometria

• Vääristymä valmistuksen aikana

• Väsymys korkeissa lämpötiloissa hitsien ympärillä


Kumpikaan menetelmä ei ole automaattisesti parempi. Sopiva prosessi riippuu rakenteesta, määrästä, materiaalista ja käyttöolosuhteista.

10. Hitsauspaikka voi vaikuttaa kiinnittimen käyttöikään
Valmistetuissa lämpökäsittelylaitteissa hitsausliitokset ovat usein kriittisiä alueita.
Toistuva lämpökierto voi aiheuttaa jännitystä hitsausliitosten ympärille.
Mahdollisia ongelmia ovat mm.

• Hitsauksen halkeilu

• Lämmön vaikutusalueen vaurio

• Paikallinen vääristymä

• Jäljellä oleva stressi


Kiinnikkeen suunnittelussa tulee siksi välttää tarpeettomia hitsejä sijoittamasta suoraan eniten jännittyneille alueille aina kun se on mahdollista.
Hyvä saumasuunnittelu, oikea täytemateriaali, oikeat hitsausmenetelmät ja mittojen hallinta edistävät kaikki kiinnittimen luotettavuutta.

11. Pinottavat kalusteet tarvitsevat vakaat paikannusominaisuudet
Pinottavat korit ja tarjottimet voivat parantaa merkittävästi uunin käyttöä.
Huono pinoaminen voi kuitenkin johtaa:

• Epävakaa lataus

• Virheellinen kohdistus

• Epätasainen kuorman siirto

• Paikallinen muodonmuutos


Pinoamispisteiden tulee tarjota ennustettava kuorman siirtyminen kiinnityskerroksesta toiseen.
Suunnittelijan tulee harkita:

• Pystysuuntainen kohdistus

• Geometrian paikannus

• Yhteysalue

• Lämpölaajeneminen

• Lataustoleranssi


Tämä tulee yhä tärkeämmäksi, kun useita kiinnityskerroksia pinotaan yhteen.

12. Käsittelytapa on otettava huomioon suunnittelun aikana
Valaisinta ei käytetä vain uunin sisällä.
Sen on myös selviydyttävä:

• Ladataan

• Kuljetus

• Nosto

• Purkaminen

• Toistuva työpajakäsittely


Valaisimen suunnittelu saattaa siksi sisältää:

• Nosturin nostopisteet

• Haarukkataskut

• Kahvat

• Nosto beams

• Automaattiset käsittelyliittymät


Näiden ominaisuuksien on oltava riittävän vahvoja kuormitettuun kokonaispainoon nähden.
Huono käsittelysuunnittelu voi lyhentää kiinnittimen käyttöikää, vaikka uunin olosuhteet olisivat hyvin hallittuja.

Valaisimen suunnitteluvaatimukset eri uunityypeille
Erilaiset uunijärjestelmät vaativat erilaisia kiinnitysrakenteita.

Tyhjiöuunit
Tyhjiöuunien kalusteet usein korostavat:

• Mittojen vakaus

• Matala kiinnitysmassa

• Säteilylämmönsiirto

• Puhdas rakenne

• Hallittu tuki


Kuoppa-uunit
Kuoppa-uunien kalusteet vaativat yleensä:

• Pystykuorman vakaus

• Luotettavat nostopisteet

• Pitkät rakenneosat

• Hallittu kuorman jakautuminen


Rullalämmitteiset uunit
Teloilla toimivissa kalusteissa tulee huomioida:

• Pohjan tasaisuus

• Tukivälit

• Rullakosketin

• Dynaaminen vakaus


Hiiletysuunit
Suunnittelussa on otettava huomioon molemmat:

• Korkean lämpötilan mekaaninen kuormitus

• Aggressiivinen prosessiilmapiiri


Samaa rakennemallia ei voida yksinkertaisesti kopioida kaikkiin uuneihin.

Yleiset suunnitteluongelmat, jotka lyhentävät valaisimen käyttöikää
Lämpökäsittelyteline voi epäonnistua ennenaikaisesti useiden suunnitteluun liittyvien ongelmien vuoksi.

Tyypillisiä esimerkkejä ovat:
Liian suuri väli tukien välillä
Pitkät tukemattomat osat voivat painua lämpötilassa.
Epätasainen lataus
Keskitetty paino voi aiheuttaa paikallisia muodonmuutoksia.
Liian jäykkä rakenne
Riittämätön laajenemisvara voi lisätä lämpöjännitystä.
Liiallinen kiinnityspaino
Raskaat rakenteet lisäävät lämpömassaa parantamatta välttämättä suorituskykyä.
Heikot pinoamisalueet
Huono kontaktigeometria voi aiheuttaa paikallisia muodonmuutoksia.
Väärä hitsin sijoitus
Korkean jännityksen hitsattuihin kohtiin voi muodostua halkeamia toistuvien lämpöjaksojen aikana.

Kuinka hyvä suunnittelu voi pidentää valaisimen käyttöikää
Pidempi käyttöikä johtuu yleensä parannusten yhdistelmästä yhden ainoan muutoksen sijaan.
Parempi valaisinsuunnittelu voi sisältää:

• Tasapainoisemmat kuormareitit

• Oikea vahvistus

• Parannettu lämpölaajenemissuoja

• Vähentynyt stressin keskittyminen

• Sopiva materiaalipaksuus

• Optimoitu avoin alue

• Luotettavat käsittelyrakenteet


Kun nämä suunnittelutekijät yhdistetään oikeaan lämmönkestävään materiaaliin, kalusteen suorituskykyä voidaan parantaa merkittävästi.

Tarvittavat tiedot ennen mukautetun lämpökäsittelylaitteen suunnittelua
Valmistajan tulee ymmärtää todelliset käyttöolosuhteet ennen valaisimen kehittämistä.
Hyödyllisiä tietoja ovat mm.

Täydellisten tietojen antaminen auttaa välttämään pelkän olemassa olevan valaisimen heikkouksien toistamisen.

Mukautettu lämpökäsittelykiinnitys, jonka on suunnitellut FH® Alloy
FH Alloy valmistaa räätälöityjä lämpökäsittelylaitteita teollisuusuunisovelluksiin.
Saatavilla olevia tuotteita ovat:

• Lämpökäsittelykorit

• Uunin tarjottimet

• Lämpökäsittelytelineet

• Pinottavat kalusteet

• Tyhjiöuunien kalusteet

• Kuoppa-uunien kalusteet

• Mukautetut tukirakenteet


Asiakkaat voivat tarjota:

• Piirustukset

• Olemassa olevat kalustenäytteet

• Uunin mitat

• Työkappaleen tiedot

• Ladataan requirements


Korvausprojekteissa valokuvat olemassa olevista muodonmuutos- tai vikaalueista voivat myös auttaa arvioimaan mahdollisia suunnitteluparannuksia.

FAQ
K1: Miksi lämpökäsittelylaitteet vääristyvät, vaikka materiaali on oikea?
Materiaali on vain yksi tekijä. Liiallinen kuormitus, pitkät tukemattomat jännevälit, huono kuorman jakautuminen, riittämätön virumisvastus ja lämpölaajenemisrajoitukset voivat myös aiheuttaa muodonmuutoksia.

Q2: Kestääkö raskaampi valaisin aina pidempään?
Ei. Painon lisääminen voi parantaa joillakin alueilla jäykkyyttä, mutta liiallinen massa lisää lämpökuormitusta eikä automaattisesti ratkaise jännitys- tai virumisongelmia.

Q3: Kuinka lämpökäsittelykorin muodonmuutoksia voidaan vähentää?
Mahdollisia parannuksia ovat tukivälin, vahvistuksen, kuorman jakautumisen, materiaalin valinnan ja enimmäiskuormitusrajojen optimointi.

Kysymys 4: Pitäisikö kalustesuunnittelua muuttaa eri uunityypeissä?
Kyllä. Tyhjiö-, kuoppa-, rulla-, hiili- ja panosuuneissa on erilaiset lämpö-, ilma-, kuormitus- ja käsittelyvaatimukset.

Q5: Voidaanko olemassa oleva valaisinsuunnittelu optimoida?
Kyllä. Olemassa olevat piirustukset, huoltoolosuhteet, vikakuvat, lataustiedot ja materiaalitiedot voidaan tarkastella mahdollisten rakenteellisten parannusten tunnistamiseksi.

Johtopäätös
Lämpökäsittelyvalaisimen käyttöikä riippuu paljon muustakin kuin seoslaadusta.
Luotettavassa suunnittelussa on otettava huomioon:

• Kuorman jakautuminen

• Tukiasento

• Lämpölaajeneminen

• Rakennegeometria

• Lämmönsiirto

• Kiinnikkeen paino

• Käsittely

• Uunin kunto


Parhaat tulokset saadaan yhdistämällä sopiva materiaalivalinta sovelluskohtaiseen rakennesuunnitteluun.
FH® Alloy tarjoaa räätälöityjä lämpökäsittelykalusteiden suunnittelua ja valmistusta teollisuusuuneihin asiakkaan piirustusten ja todellisten käyttövaatimusten perusteella.
Anna uutta valaisinta tai vaihtoprojektia varten teknistä arviointia varten uunin tyyppi, käyttölämpötila, työkappaleen mitat, kokonaiskuorma, kiinnikkeen koko, ilmapiiri ja olemassa oleva piirustus.
