U-säteilyputket lämpökäsittelyuunien Korean markkinoille | FH®

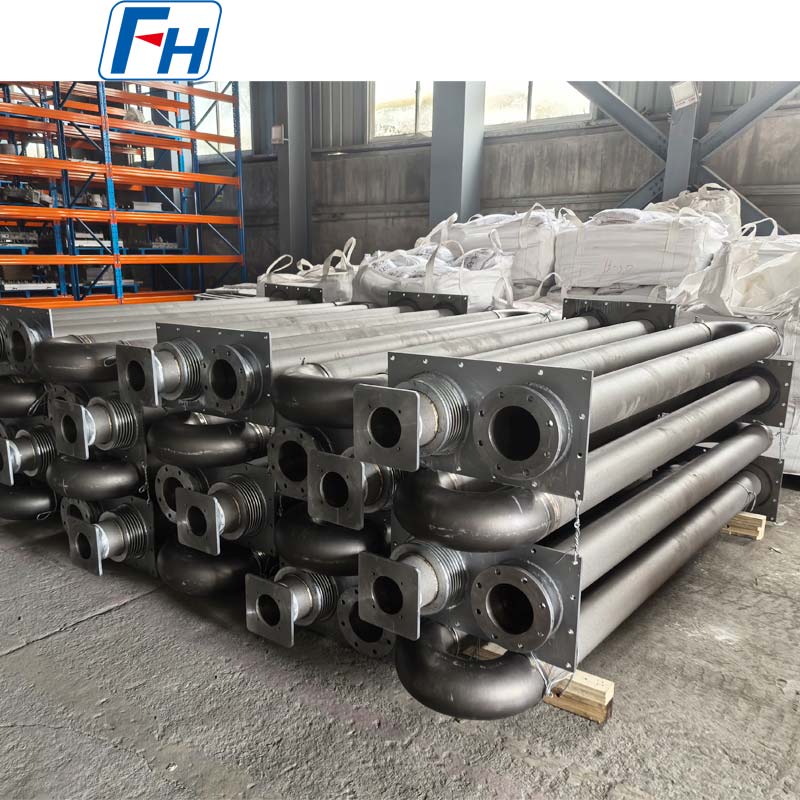

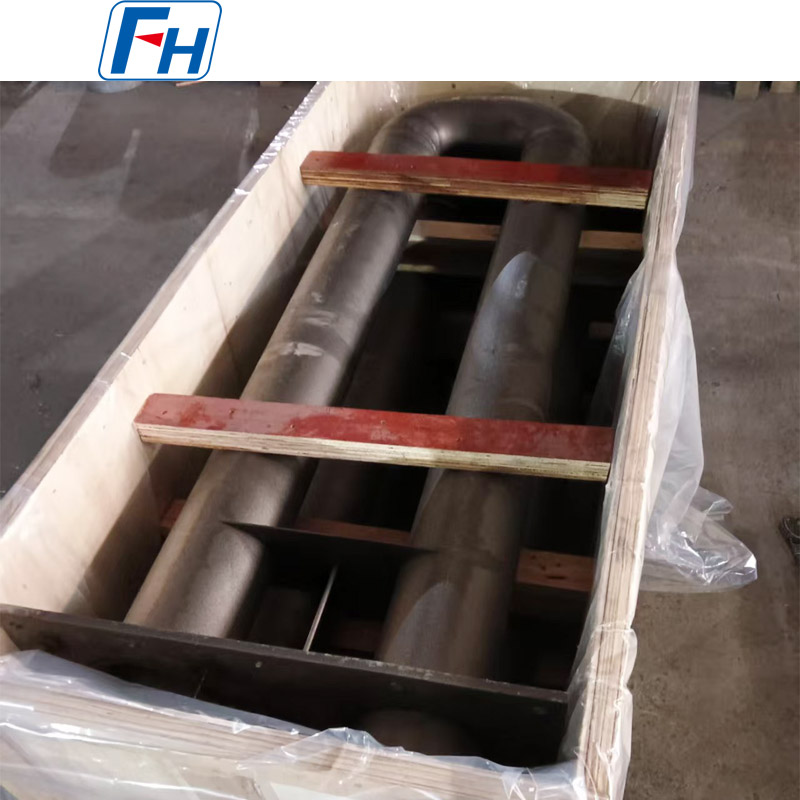

U-muotoinen säteilyputki teollisuusuuneihin
FH® metalliseos U-muotoiset säteilyputket on suunniteltu epäsuoraan lämmityssovelluksiin teollisissa lämpökäsittelyuuneissa. U-muotoinen rakenne tarjoaa suuren lämmönsiirtopinnan ja pitää paloilman erillään uunikammiosta, mikä auttaa saavuttamaan vakaan ja tasaisen uunin lämmityksen.

Valmistettu korkeita lämpötiloja kestävistä seoksista, säteilyputkimme voidaan räätälöidä käyttölämpötilan, uunin ilmakehän, putken mittojen, polttimen suunnittelun ja käyttöolosuhteiden mukaan.

Tärkeimmät ominaisuudet

• Korkea hapettumisenkestävyys ja korkean lämpötilan korroosionkestävyys

• Hyvä lujuus ja mittapysyvyys korkeissa lämpötiloissa

• Suunniteltu tehokkaaseen ja tasaiseen säteilylämmönsiirtoon

• Soveltuu jatkuvatoimisiin ja erätyyppisiin teollisuusuuneihin

• Mukautettu putken halkaisija, seinämän paksuus, pituus ja U-taivutuksen mitat
• Saatavana erilaisina lämpöä kestävinä ruostumattomina teräksinä ja nikkelipohjaisina seoksina

• Valmistus asiakkaan piirustusten tai olemassa olevien uunin mittojen mukaan

• Tarkastus saatavilla ennen lähetystä


Tyypilliset tekniset tiedot

Tyypilliset sovellukset
U-muotoisia säteilyputkia käytetään laajalti:

• Lämpökäsittelyuunit

• Hiiletysuunit

• Hehkutusuunit

• Karkaisuuunit

• Jatkuvat uunit

• Rullauunit

• Panosuunit

• Teollisuuden lämmitysuunit

• Teräksen käsittelylinjat

• Metallin lämpökäsittelylaitteet


T hey sopivat erityisesti uunijärjestelmiin, jotka vaativat epäsuoraa lämmitystä ja säädeltyä uunin ilmakehää.

Lämmönkestävä metalliseos materiaalivaihtoehdot
Materiaalin valinta on kriittinen säteilyputken käyttöiän kannalta.

Uunin lämpötilasta, ilmakehästä ja lämpökiertoolosuhteista riippuen FH® Alloy voi valmistaa säteilyputkia eri lämmönkestävistä metalliseoslaaduista, mukaan lukien:

• 1.4848 / AISI 309 -tyyppiset lämmönkestävät seokset

• 1.4849 / AISI 310 -tyyppiset lämmönkestävät seokset

• 1.4852 lämmönkestävät metalliseokset

• 2.4879 korkean lämpötilan seoslaatuja

• Korkean Ni:n ja korkean Cr:n lämmönkestävät seokset

• Nikkelipohjaiset seokset vaativampiin uuniolosuhteisiin


Lopullinen materiaali tulee valita todellisen käyttölämpötilan, uunin ilmakehän, kuormituksen ja odotetun käyttöiän mukaan.

Materiaalin valintataulukko

Valmistus ja valmistus
Suunnittelusta riippuen U-muotoisia säteilyputkia voidaan valmistaa yhdistelmällä:
Keskipakovalu / staattinen valu → koneistus → putkikokoonpano → U-taivutus → hitsaus → mittatarkastus → pinnan viimeistely → lopputarkastus

Suurille tai korkean lämpötilan säteilyputkille kiinnitetään erityistä huomiota:

• Putken suoruus

• Seinän paksuuden johdonmukaisuus

• Hitsauksen laatu

• U-taivutusgeometria

• Kokonaismitat

• Korkeiden lämpötilojen muodonmuutoskestävyys


Tämä auttaa vähentämään lämpörasituksen, hapettumisen ja mittojen vääristymisen aiheuttamia ennenaikaisia vikoja.

Suunniteltu korkean lämpötilan uunien huoltoon
Säteilyputket toimivat toistuvissa lämmitys- ja jäähdytysjaksoissa. Yleisiä vikamekanismeja ovat:

• Korkean lämpötilan hapetus

• Lämpöväsymys

• Virumisen muodonmuutos

• Putken taivutus

• Hitsauksen halkeilu

• Paikallinen ylikuumeneminen

• Korkean lämpötilan korroosio


Siksi FH® Alloy arvioi säteilyputken suunnittelun asiakkaan todellisten uuniolosuhteiden mukaan sen sijaan, että valitsisi materiaalia vain nimellislämpötilan perusteella.
Tarkempaa materiaalia varten suosittelemme toimittamaan:
Käyttölämpötilan uunin ilmakehän vetopoltintyyppinen odotettu käyttöikä.

Mukautetut U-muotoiset säteilyputket
Valmistamme U-muotoisia säteilyputkia asiakkaan piirustusten ja uunin vaatimusten mukaan.
Mukautettuja parametreja ovat:

• Ulkohalkaisija

• Sisähalkaisija

• Seinän paksuus

• Suora putken pituus

• U-taivutussäde

• Kokonaiskorkeus

• Kytkennän mitat

• Laipan mitat

• Polttimen käyttöliittymä

• Materiaaliluokka

• Hitsausvaatimukset


Myös olemassa olevat säteilyputket voidaan valmistaa näytteiden, piirustusten tai mittamittojen mukaan.

Laaduntarkastus
Projektin vaatimuksista riippuen tarkastus voi sisältää:

• Kemiallisen koostumuksen analyysi

• Mittatarkastus

• Silmämääräinen tarkastus

• Hitsauksen tarkastus

• Mekaanisten ominaisuuksien testaus

• Pintatarkastus

• Lämmönkestävän metalliseoksen materiaalin tarkastus


Lisätarkastusvaatimuksista voidaan keskustella ennen tuotantoa.

Miksi valita FH®-seos?
FH® Alloy on erikoistunut räätälöityihin lämmönkestäviin metalliseoskomponentteihin teollisuusuuneihin ja lämpökäsittelylaitteisiin.
Valmistuskykymme kattavat:

• Säteilevät putket

• Uunin rullat

• Lämpökäsittelylaitteet

• Uunin korit

• Uunin tarjottimet

• Uunin tuulettimen komponentit

• Keskipakovaluputket

• Lämmönkestävät metalliseosvalut


Tuemme OEM- ja piirustuspohjaista tuotantoa uunien valmistajille, lämpökäsittelylaitoksille, terästehtaille ja teollisuuslaiteyrityksille maailmanlaajuisesti.

Pyydä tarjous
Jos haluat tarkan tarjouksen U-muotoisesta säteilyputkestasi, lähetä meille:

1. Tuotteen piirustus

2. Putken halkaisija ja seinämän paksuus

3. Kokonaismitat

4. Materiaaliluokka

5. Käyttölämpötila

6. Uunin tunnelma

7. Vaadittu määrä

8. Valokuvia olemassa olevasta säteilyputkesta, jos saatavilla


Lähetä meille piirustus- tai uunivaatimukset materiaalin valintaa ja tarjousta varten.
