Kuinka valita oikeanlaatuiset lämmönkestävät teräsvalut teollisuusuuneihin?

Lämpötilagradientti: ensisijainen valintakriteeri

Teollisuusuuneissa olevien komponenttien todellinen lämpötila on tyypillisesti 50–150 °C korkeampi kuin työkappaleen lämpötila, ja lämmönlähteen tyyppi (raskasöljy, kaasu tai sähkö) vaikuttaa suoraan lämpötilan jakautumisen tasaisuuteen. Lämmönkestävien terästen suorituskyvyn heikkeneminen ei ole lineaarista, mutta sillä on kriittisiä kynnyspisteitä:

• 650°C - 900°C Vaara-alue : Tämä alue on herkkä lämpötila-alue σ-faasisaostukselle (FeCr metallien välinen yhdiste). Fe-Cr-Ni-sarjan metalliseoksilla (kuten HH, HK), jos koostumustasapaino on virheellinen, iskuenergia voi laskea yli 30 % pitkäaikaisen käytön jälkeen 750 °C:ssa. Siksi komponenttien, jotka toimivat tällä lämpötila-alueella syklisessä kuormituksessa (kuten arinalevyt klinkkerijäähdyttimissä), Fe-Ni-Cr-sarjan seokset, joissa on yksifaasinen austeniittiset mikrorakenteet (kuten HP, HT), tulisi asettaa etusijalle tai typpeä ja harvinaisia ​​maametallielementtejä tulisi lisätä σ-vaiheisen saostumisen estämiseksi.
• 1000°C ja yli hapettumiskestävyysrajan : Kromipitoisuuden on oltava ≥20 %, jotta muodostuu tiheä Cr2O3-suojakalvo. GB/T 8492-2014 -standardin mukaan ZG40Cr25Ni20 (tunnetaan yleisesti nimellä "2520") sisältää 23–27 % Cr ja voi toimia vakaasti 1150 °C:ssa. Tavallinen ruostumaton 304-teräs (18Cr-8Ni) ei sisällä riittävästi kromia, ja siinä esiintyy hapettumishalkeamia, kun sitä käytetään pitkään yli 800 °C:n lämpötilassa, eikä sitä tule koskaan korvata erityisillä lämmönkestävillä valuteräksillä.
• Lämpötilan ja hapetusnopeuden määrällinen suhde : Jokaista 100 °C:n lämpötilan nousua kohden hapettumisnopeus voi kaksinkertaistua. Ruostumattoman 310S-teräksen vuotuinen hapettumispainonlisäys on noin 1,2 mg/cm² 1000°C:ssa, mutta tämä arvo voi ylittää 2,4 mg/cm² 1100 °C:ssa. Tämä tarkoittaa, että HK40:n käyttölämpötilan nostaminen 1050°C:sta 1150 °C:een voi lyhentää sen hapettumisikää yli 50 %.

Lämpötilan käyttörajat tyypillisille luokille

Uunin ilmapiiri: huomiotta jätetty kemiallinen hyökkäystekijä

Teollisuusuunien ilmakehät voidaan luokitella kuuteen tyyppiin: hapettava, pelkistävä, neutraali, rikkipitoinen, hiilettävä ja tyhjiö. Ilmakehän tyyppi määrittää suoraan seosaineiden vikatilan:

Hapettavat ja rikkiä sisältävät ilmakehät

Kromi on kaikkien lämmönkestävien metalliseosten hapettumisenkestävyyden peruselementti. Sen muodostama Cr2O3-suojakalvo on ratkaisevan tärkeä hapettavassa ilmakehässä. kuitenkin vesihöyry nopeuttaa merkittävästi runsasrautaisten metalliseosten hapettumista , jolla on suhteellisesti vähemmän vaikutusta runsaasti nikkeliä sisältäviin metalliseoksiin. Rikkiä sisältävissä ilmakehissä sulfidit tunkeutuvat oksidikalvoon aiheuttaen "sulfidaatio-hapetus" synergististä korroosiota. Tällaisissa tapauksissa tulee valita HL-sarja (29Cr-20Ni), jossa on paljon kromia ja vähän nikkeliä, koska sen sulfidaatiokestävyys on parempi kuin HK-sarjan.

Hiiletysilmapiirit ja metallin pölytys

Hiiletysympäristöissä (kuten metaani- tai propaanikrakkausympäristöissä) hiiliatomit tunkeutuvat teräsmatriisiin muodostaen hauraita karbideja. Kun hiilipitoisuus ylittää 2 %, useimmat lämmönkestävät seokset menettävät täysin sitkeyden huoneenlämpötilassa. HP-sarjasta tulee korkean nikkelipitoisuutensa (33–37 %) ansiosta, mikä vähentää hiilen maksimiliukoisuutta, ja siitä tulee ensisijainen valinta uunin komponenttien hiilettämiseen. Vakavammassa "metallipölyämisessä" – noin 600°C:ssa tapahtuvassa katastrofaalisessa hiilikorroosiossa – kokemus osoittaa, että runsaasti nikkeliä sisältävät seokset, kuten RA333 ja valulaatuinen Supertherm, toimivat parhaiten, kun taas RA330 ja 801H toimivat huomattavasti huonommin tässä ympäristössä.

Tyhjiö ja pelkistävä ilmakehä

Vety- tai krakatun ammoniakin ilmakehässä hiilenpoiston haurastuminen on estettävä. Lajit, joissa on kohtalainen hiilipitoisuus (0,35–0,50 %) ja stabiileja kovametallia muodostavia elementtejä (kuten Nb, W), tulee valita. Modifioiduissa HP-Nb-laaduissa niobium muodostaa NbC:tä hiilen kanssa, mikä estää kromin ehtymisen raerajoilla ja estää vetyhaurautta.

Kuormitusolosuhteet: Staattisesta tuesta dynaamiseen lämpöväsymiseen

Vikatilat kuumuutta kestävät teräsvalut teollisuusuuneissa eivät riippuvat vain lämpötilasta ja ilmakehästä, vaan liittyvät myös läheisesti kuormitustyyppiin:

Murtumislujuus ja virumisvastus

Pitkäaikaisen staattisen kuormituksen alaisena oleville komponenteille (kuten uuniputket ja ripustimet) ISO 204:2018 -standardi edellyttää: 800°C:ssa ja 100 MPa:n jännityksessä virumismurtoajan on oltava yli 100 000 tuntia. HP40:llä (25Cr-35Ni) on huomattavasti suurempi murtolujuus kuin HK40:llä 900 °C:ssa, koska sen korkeampi nikkelipitoisuus stabiloi austeniittista matriisia ja edistää hienojen M23C6-karbidien leviämistä. Jos käyttölämpötila nousee 950°C:een 50 MPa:n jännityksellä, nikkelipohjaiset seokset, kuten Inconel 617, vaativat murtoiän ≥50 000 tuntia, jolloin rautapohjaiset lämmönkestävät teräkset tuskin täyttävät vaatimuksia.

Lämpöväsymys ja lämpöshokki

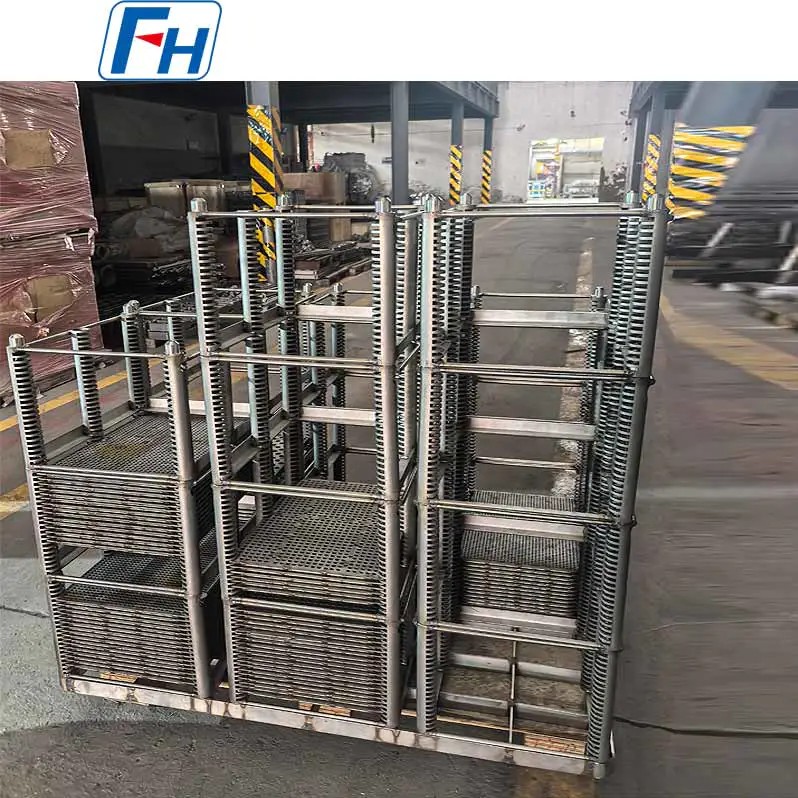

Lämpöväsyminen on ensisijainen vikatila komponenteille, joissa on usein käynnistys-/sammutusjaksoja tai lämpötilavaihteluita (kuten lämpökäsittelyalustat ja säteilyputket). Halkeamien kasvunopeuksia voidaan arvioida 1 000 lämpösyklillä 20 °C ja 800 °C välillä. HH Type 1, osittaisen ferriittipitoisuutensa vuoksi, on parempi sitkeys tällaisissa olosuhteissa kuin täysin austeniittisen tyypin 2; kun taas HT-sarjalla (15Cr-35Ni) on korkean nikkelipitoisuutensa ansiosta paras lämpösokkien kestävyys ja se voi toimia jopa 1150°C hapettavissa olosuhteissa ja 1100°C pelkistävissä olosuhteissa.

Kuluminen ja mekaaninen isku

Ympäristöissä, joissa on materiaalieroosiota, kuten sementtipyöritysuunit ja pellettikuilu-uunit, kulutuskestävyyttä on parannettava lämmönkestävyyden perusteella. ZG40Cr25Ni20:n hiilipitoisuus voidaan nostaa 0,40–0,50 prosenttiin tai voidaan lisätä molybdeenin jäännösmäärää (0,5–1,0 %) kovien karbidien muodostamiseksi. Sen jälkeen kun tavallinen hiiliteräs korvattiin ZG40Cr25Ni20:llä sementtiuunin vuorauksessa, käyttöikä pidentyi 6 kuukaudesta 3 vuoteen, mikä osoittaa täysin eksponentiaalisen parannuksen, jonka oikea materiaalivalinta tuo käyttöikään.

Standardijärjestelmät ja suunnittelukäytäntö sävellyksen optimoinnissa

Lämmönkestävien valuterästen koostumuseritelmissä on systemaattisia eroja tärkeimpien maailmanlaajuisten standardijärjestelmien välillä. Näiden erojen ymmärtäminen auttaa tarkassa materiaalin valinnassa:

Kiinalaiset standardit (GB/T 8492) ja kansainvälinen vertailu

GB/T 8492-2014:ssä määritelty ZG40Cr25Ni20 vastaa ASTM A297:n HK40:tä, mutta sen nikkelin vähimmäispitoisuus on hieman pienempi (18–21 % vs 19–22 %). Kiinalaiset standardit pyrkivät kompensoimaan alentuneesta nikkelipitoisuudesta johtuvaa suorituskyvyn heikkenemistä lisäämällä typpeä (N, 0,15–0,25 %) ja harvinaisia ​​maametallielementtejä (RE) ja siten hallitsemaan kustannuksia. Esimerkiksi ZG35Cr24Ni7SiN saavuttaa kiinteän typpiliuosvahvistuksen avulla korkean lämpötilan lujuuden, joka on lähellä HK40:tä 1050 °C:ssa, mutta materiaalikustannusten pienentyessä noin 15–20 prosenttia.

ASTM A297 HP -sarjan muutokset

Perinteiset HP-laadut (Cr 24 % - 28 %, Ni 33 % - 37 %) ovat kehittyneet useiksi muunneltuiksi haaroiksi:

1. HP-Nb : 0,8-1,2 % niobiumia lisäämällä muodostuu Nb(C,N)-saostumia, mikä parantaa murtumislujuutta 1100°C:ssa 20-30 % samalla kun hitsattavuus paranee.
2. HP-Mo : 1,0 % - 1,5 % molybdeenin lisääminen tehostaa kiinteän liuoksen vahvistavia vaikutuksia, sopii olosuhteisiin, joissa on lievä sulfidaatiokorroosio.
3. HP-W-Nb : Yhdistetty volframin (0,5–1,0 %) ja niobiumin lisäys, jota käytetään eteenin krakkausuunin säteilyputkissa, ja synergistinen optimointi hiiletyskestävyyden ja virumisvastuksen kanssa.

Koostumustestaus ja laadunvalvonta

Koostumuspoikkeamat kuumuutta kestävät teräsvalut vaikuttaa merkittävästi suorituskykyyn. Esimerkiksi yli 3 % piipitoisuus parantaa hapettumiskestävyyttä, mutta heikentää huomattavasti huoneenlämpötilan sitkeyttä; yli 0,50 % hiilipitoisuus nopeuttaa haurastumista korkeassa lämpötilassa. Tekninen käytäntö suosittelee optisen emissiospektrometrian (OES) tai induktiivisesti kytkettyä plasmaa (ICP) käyttöä koostumuksen testaamiseen virheenhallinnan ollessa ±0,01 %. Kriittisten komponenttien osalta vaaditaan myös 500 tunnin hapettumistestaus (GB/T 13303-2020), jolloin lasketaan keskimääräinen hapettumisnopeus V = (g2 - g₁) / (S · t), yksiköissä g/m²·h.

Taloudelliset kompromissit: elinkaarikustannukset alkuperäisen ostohinnan sijaan

Lopullisen materiaalin valintapäätöksen on ylitettävä materiaalin yksikköhinta ja laskettava koko elinkaarikustannus (LCC). Esimerkkinä petrokemian eteenin krakkausuunin säteilyputket:

• HK40:n valitseminen tarjoaa pienemmät materiaalikustannukset, mutta se on vaihdettava 2–3 vuoden välein virumisen muodonmuutoksen tai hiiltymisen haurastumisen vuoksi, mikä johtaa valtaviin seisokkien ylläpitohävikkiin.
• Muokatun HP-Nb:n valitseminen lisää alkukustannuksia noin 25–30 prosenttia, mutta käyttöikä voi olla 5–7 vuotta. Lisäksi seinien harvennusmäärien pienenemisen ansiosta parantuneen lämpöhyötysuhteen ansiosta polttoainesäästöt voivat olla kaksinkertaiset materiaalikustannusten eroon.

Ultrakorkealla lämpötila-alueella 1095–1205 °C, vaikka rauta-nikkelipohjaisilla metalliseoksilla, kuten HL:llä, HU:lla ja HX:llä, on korkeammat alkukustannukset, niiden vähentynyt seisontatiheys ja huoltotyö usein palauttavat materiaalikustannuseron 18 kuukauden kuluessa. Siksi Teollisuusuunien lämmönkestävän teräksen valinnan ydin on löytää optimaalinen tasapaino viiden ulottuvuuden välillä: lämpötila, ilmakehä, kuormitus, käyttöikä ja hinta , sen sijaan, että tavoittelemme vain yksittäisen indikaattorin ääripäätä.
