Kuinka lämpökäsittelyalustat maksimoivat teollisuusuunien tehokkuuden ja käyttöiän

Lämpökäsittelyalustat ovat keskeisiä työkalukomponentteja, joita käytetään teollisissa lämpökäsittelyuuneissa pitämään työkappaleita lämmityksen, karkaisun, karkaisun ja muiden lämpöprosessien aikana. Materiaalin valinta, rakennesuunnittelu ja valmistusprosessit määräävät suoraan lämpökäsittelyn laadun, tuotannon tehokkuuden ja laitteiden käyttöiän. Ensiluokkaisista lämmönkestävistä seosteräksistä (kuten 1.4848, 1.4849, 2.4879, SCH13 jne.) valmistetut mittatilaustyönä valmistetut alustat voivat toimia vakaasti ja pitkäkestoisesti korkeissa lämpötiloissa 900°C - 1150 °C ja tarjoavat 3-5 kertaa pidemmän käyttöiän tavallisiin hiiliteräksiin verrattuna. . Nämä tarjottimet ovat välttämättömiä avainlaitteita tarkkuusmetallintyöstössä, ilmailussa, autoteollisuudessa ja muilla aloilla.

Lämpökäsittelyalustojen toiminnalliset sijoittelu- ja käyttöskenaariot

Lämpökäsittelyalustalla on kolme ydintoimintoa teollisuusuuneissa: kantavuus, sijoittelu ja lämmönsiirto. Uunin tyypistä ja prosessivaatimuksista riippuen alustat voidaan luokitella useisiin tyyppeihin, joista jokainen on rakenteellisesti optimoitu tiettyjä käyttöskenaarioita varten.

Pääalustatyypit uuniluokituksen mukaan

• Kaivotyyppiset uunin pohjalevyt : Käytetään pohjan tukemiseen kaivo-/kuoppa-uuneissa, jotka kantavat raskaita pystysuuntaisia kuormia, joissa on tyypillisesti säteittäiset riparakenteet
• Roller Hearth tarjottimet : Käytetään jatkuvatoimisissa rullauunien uuneissa, joiden pohjassa on uria tai uria, jotka sopivat yhteen uunin telojen kanssa, mikä mahdollistaa jatkuvan kuljetuksen

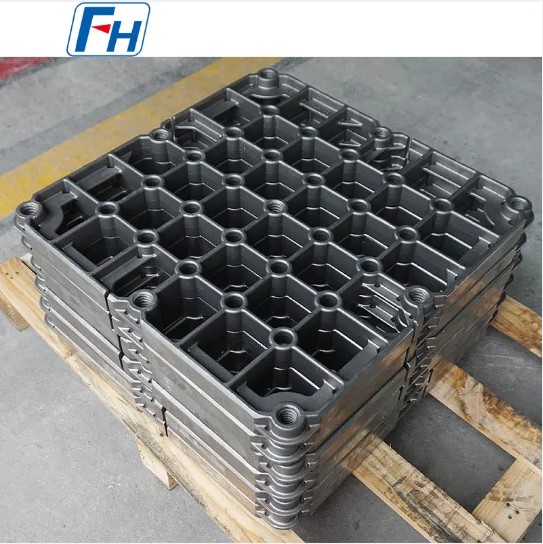

• Laatikkotyyppiset alustat : Soveltuu erätyyppisiin laatikkouuneihin, enimmäkseen suorakaiteen muotoisiin litteisiin tai ristikkorakenteisiin trukkien lastaamiseen ja purkamiseen
• Telapohjaiset tarjottimet jatkuville uuneille : Käytetään automatisoiduilla jatkuvilla tuotantolinjoilla, jotka toimivat yhteistyössä työntö- tai kuljetinketjujen kanssa erän automatisoitua käsittelyä varten
• Yleiskäyttöiset tarjottimet monikäyttöisiin uuneihin : Yhteensopiva useiden uunityyppien kanssa, erittäin standardoitu rakenne, sopii pienten ja keskisuurten erien tuotantoon

Tyypilliset sovellusalueet

Avainmateriaalin valinta: lämmönkestävien seosterästen suorituskyvyn vertailu

Materiaalin valinta varten lämpökäsittelyalustat on ensisijainen tekijä, joka määrää niiden suorituskyvyn ja käyttöiän. Erilaiset seoskoostumukset antavat selkeän suorituskyvyn korkeissa lämpötiloissa ja mekaaniset ominaisuudet.

Yleisesti käytettyjen lämmönkestävien metalliseosmateriaalien ominaisuudet

Materiaalin valinnan perusperiaatteet : Hiilipitoisissa ilmakehissä toimivien alustojen tulisi asettaa etusijalle runsaasti kromia ja nikkeliä sisältävät seokset (kuten 1.4848, 1.4849), koska kromi muodostaa pinnalle tiheän Cr2O3-suojakalvon, joka estää tehokkaasti hiiliatomin tunkeutumisen matriisiin. Puhtaassa hapetusilmakehässä nikkelipitoisuutta voidaan asianmukaisesti vähentää kustannusten hallitsemiseksi, mutta kromipitoisuuden tulee pysyä yli 20 % hapettumiskestävyyden ylläpitämiseksi.

Rakennesuunnittelun perusasiat: avaintekijät, jotka vaikuttavat käyttöikään

Lämpökäsittelyalustojen rakennesuunnittelu vaatii tasapainottamisen kantokyvyn, lämmön tasaisuuden ja lämpöjännityksen vähentämisen. Virheellinen rakenne on pääasiallinen syy alustan ennenaikaiseen vioittumiseen (muodonmuutos, halkeilu, virumisen romahtaminen).

Rakenteellisen optimoinnin viisi ydinelementtiä

1. Seinän paksuussuunnittelu : Pääalustan seinämän paksuus vaihtelee tyypillisesti 8–20 mm. Liian ohut johtaa riittämättömään lujuuteen ja liialliseen hapettumiseen; liian paksu lisää lämpökapasiteettia, pidentää lämmitysjaksoja ja lisää lämpörasitusta. Empiiriset tiedot osoittavat, että jokaista 2 mm:n seinämän paksuuden lisäystä kohden alustan paino kasvaa noin 15 %, kun taas virumiskesto korkeassa lämpötilassa paranee vain noin 5 %. , joka vaatii optimoinnin lujuuden ja lämpötehokkuuden välillä.
2. Rib-asettelu : Radiaaliset tai kennomaiset rivat ovat yleisiä. Hunajakennorakenteet lisäävät jäykkyyttä yli 40 % vähentäen samalla painoa ja edistävät uunin kaasun kiertoa säätelemällä työkappaleen lämpötilan tasaisuutta ±5°C:n sisällä.
3. Lämpölaajenemisen kompensointi : Kun alustat kuumenevat huoneenlämpötilasta 1000 °C:seen, lineaarinen laajeneminen voi olla 10–15 mm (pituusmetriä kohti). Laajenemisraot tai joustavat liitosrakenteet on varattava suunnittelussa; muuten lämpöjännityksen keskittyminen aiheuttaa hitsin halkeilua.
4. Pohjaradan suunnittelu : Rulla-uunipeltien pohjaurien on vastattava tarkasti uunin teloja. Radan kovuuden tulee olla 30–50 HBW pienempi kuin uunitelojen, jotta kalliit telapinnat eivät vahingoitu. Raideväli on tyypillisesti 300–600 mm, laskettuna alustan pituuden ja kantavuuden perusteella.
5. Pinoamis- ja asemointirakenteet : Monikerroksiseen pinoamiseen tarkoitetuissa tarjottimissa tulee olla sijoitusulokkeet tai ohjauspylväät sen varmistamiseksi, että pinoamisen pystysuora poikkeama ei ylitä 2 mm/m, mikä estää kaatumisen ja varmistaa uunin kaasun virtauskanavat.

Valmistusprosessit ja laadunvalvonta

Lämpökäsittelyalustojen valmistukseen liittyy tarkkuusvalu-, hitsaus- tai taontaprosesseja. Laadunvalvonta jokaisessa vaiheessa vaikuttaa suoraan lopputuotteen luotettavuuteen ja käyttöikään.

Tarkkuusvaluprosessien edut

Monimutkaisen muotoisille tarjottimille, joissa on useita ripoja ja avoimia rakenteita, tarkkuusvalu (investointivalu tai hiekkavalu) on suositeltava menetelmä. Valulevyt mahdollistavat lähes verkkomuodon muodostamisen materiaalin käyttöasteella jopa 70 % tai korkeammalla, tasaisen sisäisen rakenteen eikä hitsauslämmön aiheuttamia vyöhykkeitä. Tyhjiösulatus- ja suuntajähmettymistekniikkaa käyttävillä valulevyillä on 25–35 % korkeampi murtolujuus korkeassa lämpötilassa kuin hitsatut rakenteet , soveltuu erityisesti korkean kuormituksen jatkuvaan käyttöympäristöön.

Hitsattujen rakenteiden prosessinohjaus

Hitsatut alustat sopivat suurille tai erittäin suurille vaatimuksille (yksittäisen kappaleen paino yli 500 kg). Hitsauksessa on käytettävä epäjaloa metallia vastaavia lämmönkestäviä täyteaineita ja lämmöntuonnin tiukka hallinta. Hitsauksen jälkeinen liuoskäsittely lämpötilassa 1050–1100 °C on pakollista hitsauksen jäännösjännityksen poistamiseksi ja korroosionkestävyyden palauttamiseksi . Hitsauksen laatu on varmistettava radiografisella testillä (RT) tai ultraäänitestauksella (UT), jotta varmistetaan, ettei liitos, huokoisuus ja muut viat ole.

Laaduntarkastusstandardit

• Kemiallisen koostumuksen analyysi: Seoselementtien sisällön spektrometritunnistus materiaalistandardien (kuten DIN-, ASTM- tai GB-standardien) noudattamisen varmistamiseksi
• Mekaanisten ominaisuuksien testaus: Huonelämpötilan ja korkean lämpötilan vetokokeet, kovuustestit materiaalin lujuusindikaattoreiden tarkistamiseksi
• Mittatarkkuuden tarkastus: Koordinaattimittauskone (CMM) havaitsee kriittiset sovitusmitat toleranssien ollessa tyypillisesti ±1 mm
• Pinnan laadun tarkastus: Visuaalinen ja tunkeutumistesti (PT) halkeamien, hiekkareikien ja muiden pintavikojen puuttumisen varmistamiseksi
• Johtamisjärjestelmän sertifiointi: ISO9001-laatujärjestelmän ja ISO14001-ympäristöjärjestelmän sertifiointi prosessin täydellisen jäljitettävyyden varmistamiseksi

Käyttöiän pidentämis- ja huoltostrategiat

Jopa laadukkaimmilla materiaaleilla ja prosesseilla lämpökäsittelyalustalla on rajoitettu käyttöikä vaikeissa käyttöolosuhteissa. Tieteelliset huoltostrategiat voivat pidentää keskimääräistä käyttöikää 30–50 %.

Yleiset vikatilat ja ehkäisevät toimenpiteet

Parhaat käytännöt päivittäiseen ylläpitoon

• Kuorman hallinta : Yhden alustan kuormitus ei saa ylittää 85 % suunnittelukuormasta, jotta vältetään paikallisen jännityksen keskittyminen aiheuttamasta varhaista muodonmuutosta
• Lämpötilan hallinta : Todellisen käyttölämpötilan tulee olla vähintään 50°C materiaalin enimmäiskäyttölämpötilan alapuolella, jotta saadaan turvamarginaali vahingossa tapahtuvaa ylikuumenemista vastaan
• Säännöllinen tarkastus : Suorita kattava tarkastus 500 uunisyklin välein mittaamalla kriittisen mitan muodonmuutos; lopeta käyttö, kun muodonmuutos ylittää 3 mm
• Pintojen puhdistus : Poista nopeasti kiinnittynyt oksidihilse ja hiiltyneet kerrokset estääksesi paikallisen korroosion kiihtymisen ja työkappaleen pinnan kontaminoitumisen
• Kiertokäyttö : Luo tarjottimen pyöritysjärjestelmä, joka estää yksittäisiä tarjottimia käyttämästä jatkuvaa korkeaa kuormitusta pitkällä aikavälillä ja tasapainottaa yleistä kulumista

Räätälöity suunnittelu: vastaa erityisiä prosessivaatimuksia

Vaikka standardoidut alustat tarjoavat monipuolisuutta ja taloudellisuutta, räätälöidyt mallit voivat parantaa merkittävästi lämpökäsittelyn laatua ja tuotannon tehokkuutta tietyissä prosessiskenaarioissa.

Kun räätälöityjä lokeroita tarvitaan

Mukautettu lämpökäsittelyalustat suositellaan seuraavien olosuhteiden esiintyessä:

• Työkappaleilla on erikoismuotoja (kuten pitkät akselit, ohutseinäiset osat, epäsäännölliset muodot), joita ei voida sijoittaa vakaasti vakioalustalle tai ne voivat aiheuttaa törmäysvaurioita
• Prosessit vaativat tiukkaa lämpötilan tasaisuutta (kuten ±3 °C ilmailu-avaruusosille), mikä edellyttää optimoitua alustan tuuletusrakennetta
• Lokeron nykyinen käyttöikä on liian lyhyt, ja toistuva vaihto aiheuttaa seisokkeja, jotka ylittävät räätälöinnin lisäkustannukset
• Automatisoidut tuotantolinjat vaativat lokeroita toimiakseen tarkasti yhteistyössä robottikäsivarsien ja kuljetusjärjestelmien kanssa
• Korkean lisäarvon tuotteilla on äärimmäisen korkeat pinnanlaatuvaatimukset, joten alustan kosketusjälkiä on vältettävä

Tärkeimmät syöttöparametrit mukautettua suunnittelua varten

Ammattimainen lokeron mukautettu suunnittelu edellyttää, että käyttäjät toimittavat seuraavat tekniset parametrit: uunin tyyppi ja tehokkaan työskentelyalueen mitat, maksimi käyttölämpötila ja lämpötilan tasaisuusvaatimukset, uunilla ladattujen työkappaleiden yksiosainen ja kokonaispaino, prosessiympäristön tyyppi (hapetus/hiiletys/nitraus/tyhjiö), lastaus-/purkausmenetelmä (manuaalinen/trukki/robottivarsi), odotettu käyttöikätavoite . Näiden parametrien perusteella insinöörit voivat käyttää elementtianalyysiä (FEA) simuloidakseen lämpö- ja mekaanisen jännityksen jakautumista, optimoidakseen rakennetta ja ennustaakseen käyttöikää.
